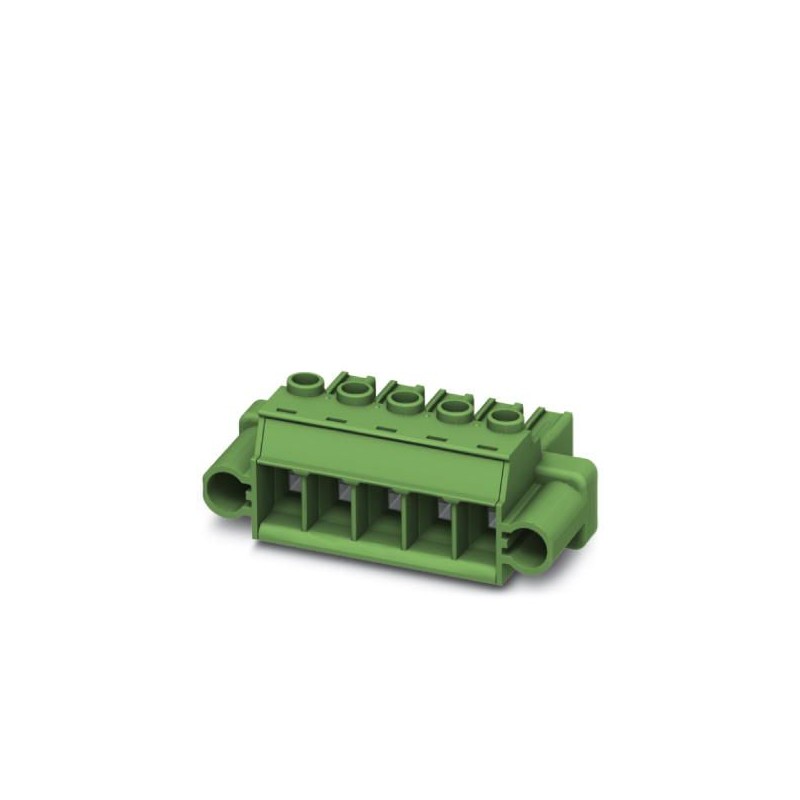

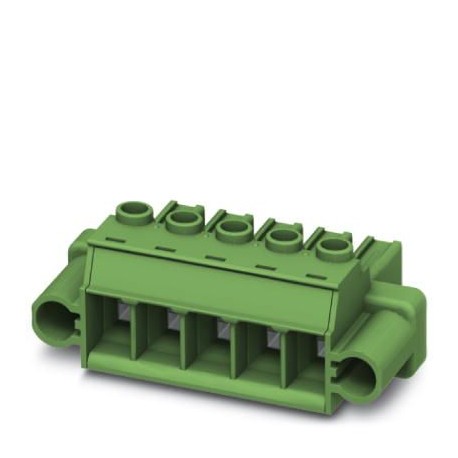

PC 5/ 6-STF1-7,62 BD:DC-W 1829564 PHOENIX CONTACT Conector para placa de circuito impresso, corrente nominal..
PC 5/ 6-STF1-7,62 BD:DC-W
1829564
PHOENIX_CONTACT
500
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, corrente nominal: 41, número de pólos: 6 passo: 7,62 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, cor: verde, área contactos: Estanho
Conector para placa de circuito impresso, seção nominal: 6 mm², cor: verde, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 6, número de linhas: 1, número de pólos: 6, número de conexões: 6, família de itens: PC 5/.. -STF1, passo: 7,62 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação a parafuso: H1L Philipps-Recess com ranhura longitudinal, direção de conexão do condutor/placa de circuito impresso: 0 °, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 5, travamento: Trava de parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: Embalagem em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhões oitocentos e vinte e nove mil, quinhentos sessenta e quatro |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 500 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões oitocentos e setenta e um mil novecentos e cinqüenta e dois |
| Peso por Peça (excluindo embalagem) | 29.480 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 35.5 mm |
|---|---|
| Largura [ w ] | 60.95 mm |
| Altura [ h ] | 19,7 mm |
| Campo | 7.62 mm |
| Dimensão um | 38,1 mm |
Geral
| Gama de artigos | PC 5/..-STF1 |
|---|---|
| Número de posições | Seis |
| Método de ligação | Parafuso de conexão com tensão de manga |
| Tensão nominal (III/3) | 1000 V |
| Corrente Nominal euN | 41 A |
| Nominal da seção transversal do | 6 mm2 |
| Nota | Torque de aperto ≤ 4 mm2 0,5 Nm 0,6 Nm,> 4 mm2 é de 0,7 a 0,8 Nm Nm |
Ligação de dados
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 10 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 6 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 6 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 4 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dez |
| 2 condutores com a mesma seção transversal, sólido min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 2,5 mm2 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 6 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
