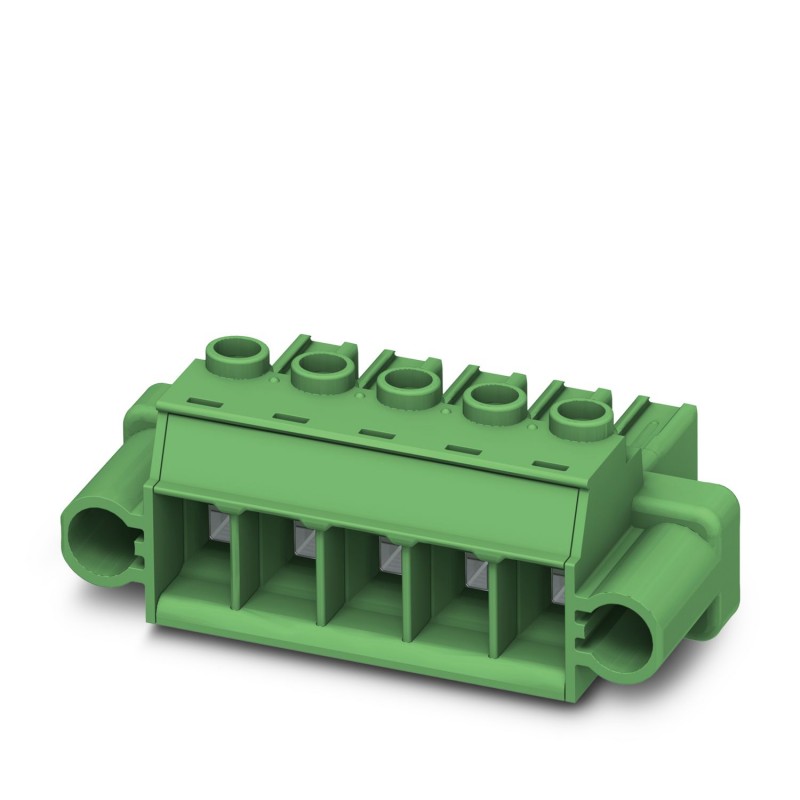

PC 5/ 5-STF1-7,62 RD 1715929 PHOENIX CONTACT Conector para placa de circuito impresso, número de pólos: 5 pa..
PC 5/ 5-STF1-7,62 RD
1715929
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, número de pólos: 5 passo: 7,62 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, cor: vermelha, superfície contatos: Estanho
Conector para placa de circuito impresso, seção nominal: 6 mm², cor: vermelho, atual avaliado: 41 A, tensão de dimensionamento (III/2): 1000 V, contatos de superfície: Estanho, tipo de contato: Conexão feminina, Número de potenciais: 5, Número de linhas: 1, Número de postes por linha: 5, número de conexões: 5, artigo família: PC 5/.. -STF1, arremesso: 7,62 mm, tipo de conexão: Conexão do parafuso com cápsula de tração, condutor de direção de conexão/placa de circuito impresso: 0 °, Stecksystem: POWER COMBICON 5, Lock: Locking by screw, tipo de embalagem: embalagem encaixotado
Conector da placa de circuito impresso, seção nominal: 6 mm2, cor: vermelho, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de potenciais: 5, número de linhas: 1, número de polos: 5, número de conexões: 5, família de artigos: PC 5/.. -STF1, passo: 7,62 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação a parafuso: H1L Philipps-Recess com ranhura longitudinal, direção de conexão do condutor/placa de circuito impresso: 0 °, gancho de fixação: - sem gancho de fixação, sistema de encaixe: COMBICON PC 5, travamento: Trava de parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: Embalagem em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Conector para placa de circuito impresso, corrente nominal: 41 A, tensão de dimensionamento (III/2): 1000 V, número de pólos: 5 passo: 7,62 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, cor: vermelha, superfície contatos: Estanho
Dados comerciais
| Chave de encomenda | Milhão, setecentos e quinze mil novecentos e vinte e nove |
|---|---|
| Unidade de embalagem | 50 pcs |
| Chave de venda | AABCCA - |
| Quantidade mínima de encomenda: | 50 pcs |
| EAN | 4055626471440 |
| Peso por unidade (sem incluir a embalagem) | 25,085 g |
| Número de taxa pautal | Oitenta e cinco milhões, trezentos e sessenta e seis mil novecentos e noventa |
Dimensões
| Comprimento [ l ] | 11,2 mm |
|---|---|
| Largura [ w ] | 53,33 mm |
| Altura [ h ] | 19,7 mm |
| Passo | 7,62 mm |
| Média | 30,48 mm |
Generalidades
| Família de produtos | PC 5/..-STF1 |
|---|---|
| Número de pólos | Cinco |
| Tipo de ligação | Conexão por parafuso com cápsula de tração |
| Seção nominal | 6 mm2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espaço de tempo para o uso previsto (EFUP): 50 anos |
| Você Encontrará informações sobre as substâncias perigosas para a declaração do fabricante na aba de "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
|---|---|
| eCl@ss 6.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos e |
| eCl@ss 7.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 8.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
| eCl@ss 9.0 | Vinte e sete milhões quatrocentos e quarenta mil, trezentos e nove |
ETIM
| ETIM 5.0 | EC002638 |
|---|---|
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 5 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Vermelho |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
