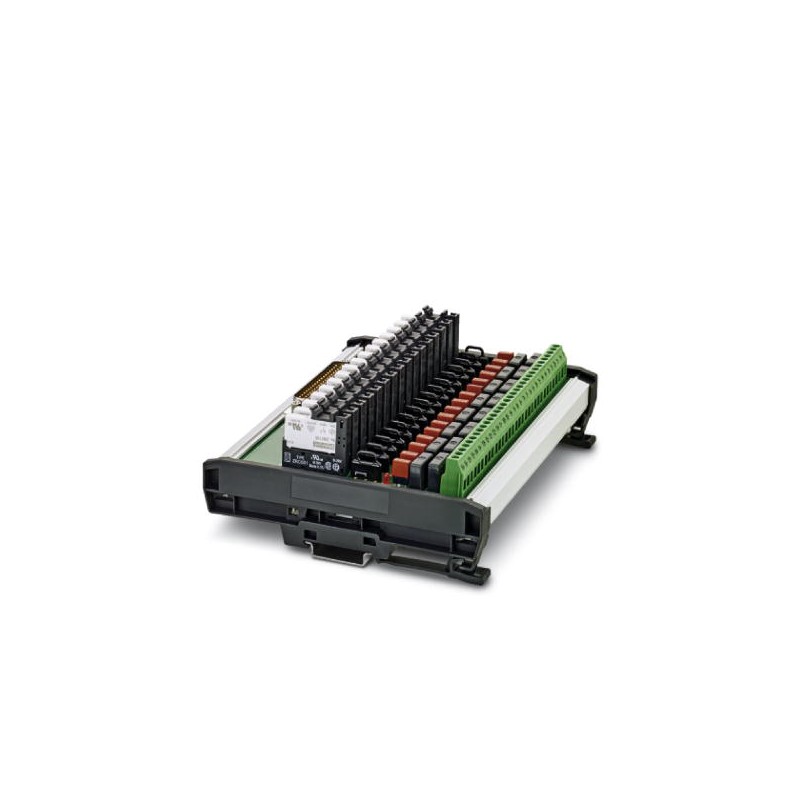

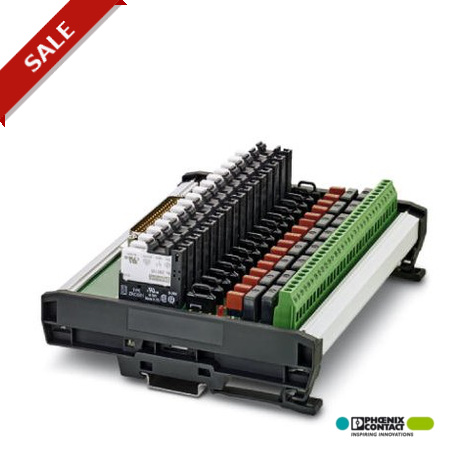

UM-D37M/16RSC-24DC/DO/C3/L C 2906196 PHOENIX CONTACT Active module
UM-D37M/16RSC-24DC/DO/C3/L C
2906196
PHOENIX_CONTACT
Active module
Módulo VARIOFACE com 16 canais para uso com Honeywell®Experion C300-24 V-Digital-IOTA, versão do lado esquerdo, 3 A, 120 V, pintura protetora
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲VARIOFACE 16-channel module intended for use with Honeywell® Experion C300 24 V digital IOTA, left-hand version, 3 A, 120 V, conformal coating
Vantagens para si
Dados comerciais
| Chave de encomenda | 2906196 |
|---|---|
| Quantidade de embalagem | 1 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4055626078069 |
| Peso por unidade (exclusive embalagem) | 0,000 g |
| Número do imposto alfandegário | 85369010 |
| País de origem | US (Estados Unidos) |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 70 °C |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 75 °C |
Input data
| Nominal input voltage UN | 24 V DC |
|---|---|
| Input voltage range in reference to UN | 0.8 ... 1.1 |
| Typical input current at UN | 7 mA |
| Typical response time | 5 ms |
| Typical release time | 15 ms |
| Type of protection | Free-wheeling diode |
| Protective circuit/component | Damping diode |
Output data
| Contact type | 1 PDT |
|---|---|
| Contact material | AgSnO |
| Maximum switching voltage | 120 V AC/DC |
| Minimum switching voltage | 12 V |
| Limiting continuous current | 3 A (fuse limited) |
| Min. switching current | 10 mA |
| Interrupting rating (ohmic load) max. | 72 W (24 V DC) |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 23 W (110 V DC) | |
| 360 VA (120 V AC) | |
| Error detection (line break / short-circuit) | no |
General
| No. of channels | 16 |
|---|---|
| With components | yes |
| Mechanical service life | 2 x 107cycles |
| Operating mode | 100% operating factor |
| Degree of protection | IP20 |
Connection data for connection 1
| Connection name | Controller level |
|---|---|
| Connection method | D-SUB connector |
| Number of connections | 1 |
| Number of positions | 37 |
Connection data for connection 2
| Connection name | Field level |
|---|---|
| Connection method | Screw connection |
| Stripping length | 8 mm |
| Screw thread | M3 |
| Conductor cross section solid | 0.2 mm² ... 4 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross section AWG | 24 ... 12 |
| Number of connections | 32 |
Supported controller
| Corresponding control | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Corresponding I/O card | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| TDOB51 (non-redundant) | |
| TDOB61 (redundant) |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
eCl@ss
| eCl@ss 4.0 | 27250313 |
|---|---|
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27250313 |
| eCl@ss 5.1 | 27250313 |
| eCl@ss 7.0 | 27141152 |
| eCl@ss 8.0 | 27141152 |
| eCl@ss 9.0 | 27141152 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
