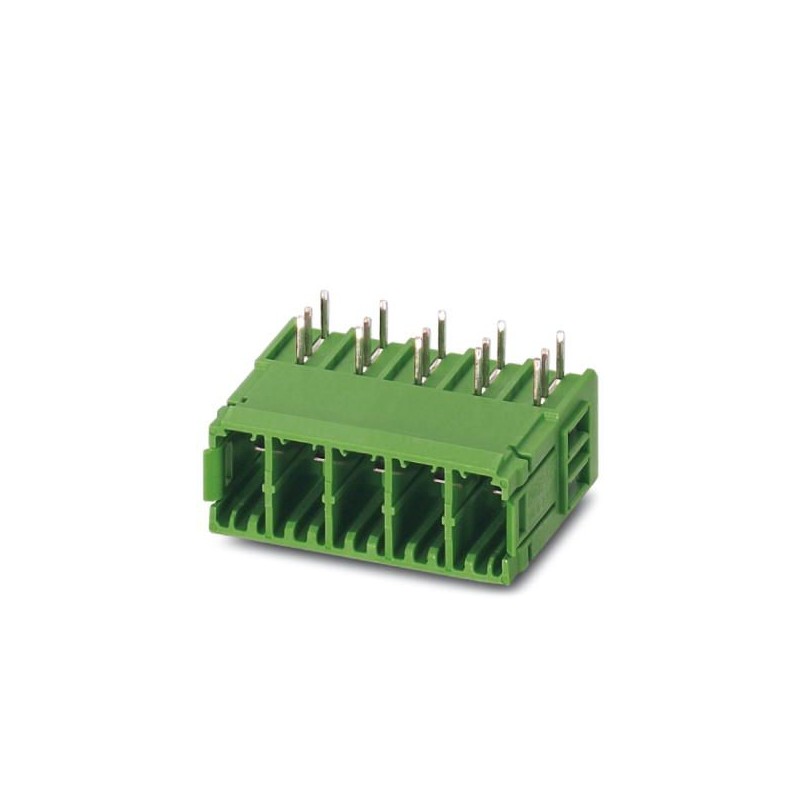

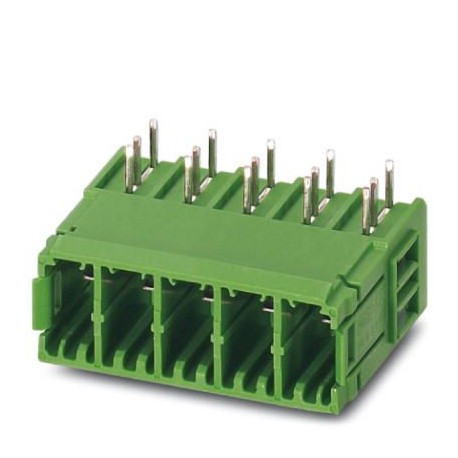

PC 5/ 4-GU-7,62 BK CP4 1700430 PHOENIX CONTACT Header de passagem
PC 5/ 4-GU-7,62 BK CP4
1700430
PHOENIX_CONTACT
50
Header de passagem
Caixa base da placa de circuito impresso, seção nominal: 6 mm², cor: preto, corrente nominal: 41 A, tensão nominal (III/2): 630 V, superfície de contato: Estanho, tipo de contato: Macho, número de linhas: 1, número de pólos: 4, família de artigos: PC 5/.. -GU, passo: 7,62 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 4,2 mm, número de pinos de solda por potencial: 3, sistema de encaixe: COMBICON PC 5, Orientação da face do encaixe: invertido, travamento: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1700430 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356553315 |
| Peso por unidade (exclusive embalagem) | 7,890 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 29,25 mm |
|---|---|
| Largura | 33,28 mm |
| Medida do passo | 7,62 mm |
| Medida a | 22,86 mm |
| Largura [ w ] | 33,28 mm |
| Altura [ h ] | 17,74 mm |
| Altura | 13,54 mm |
| Comprimento do pino de solda | 4,2 mm |
| Distância de pinos | 7,62 mm |
| Comprimento | 29,25 mm |
Geral
| Família de produtos | PC 5/..-GU |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 6 kV |
| Tensão de teste (III/2) | 6 kV |
| Tensão de teste (III / 2) | 6 kV |
| Tensão de dimensionamento (III/3) | 630 V |
| Tensão de teste (III / 2) | 630 V |
| Tensão de teste (II/2) | 800 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 41 A |
| Corrente de carga máxima | 41 A |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Cor | preto |
| Número de pólos | 4 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 630 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 4.2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
