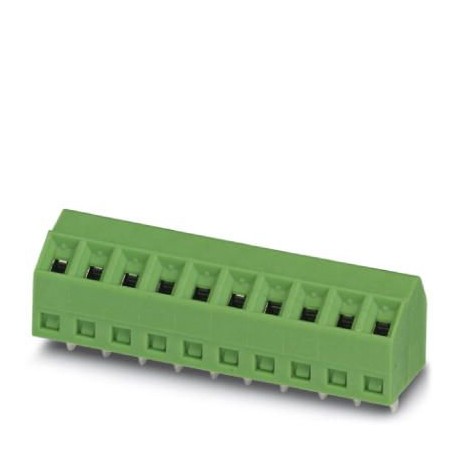

SMKDS 1/ 9-3,5 BD:9-1 1700259 PHOENIX CONTACT Borne de placa de circuito impresso
SMKDS 1/ 9-3,5 BD:9-1
1700259
PHOENIX_CONTACT
1000
Produto sob demanda, sem reembolso.
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 10 A, tensão nominal (III/2): 200 V, seção nominal: 1 mm², número de potenciais: 9, número de linhas: 1, número de polos por linha: 9, família de artigos: SMKDS 1, passo: 3,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, Direção de conexão do condutor / placa de circuito impresso: 35 °, cor: verde, Arranjo de pinos: Arranjo de pinos lineares, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1700259 |
|---|---|
| Quantidade de embalagem (VPE) | 100 Unid |
| Quantidade mínima de pedido | 1000 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626367415 |
| Peso por unidade (exclusive embalagem) | 4,919 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 10 mm |
|---|---|
| Medida do passo | 3,5 mm |
| Medida a | 28 mm |
| Largura [ w ] | 32 mm |
| Altura | 9,5 mm |
| Altura [ h ] | 13 mm |
| Comprimento de pino [P] | 3,5 mm |
| Diâmetro do furo de sondagem | 1,1 mm |
Geral
| Família de produtos | SMKDS 1 |
|---|---|
| Grupo de material isolante | I |
| Tensão de teste (III / 2) | 200 V |
| Corrente nominal IN | 10 A |
| Bitola nominal | 1 mm² |
| Superfície Pino de solda | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Número de pólos | 9 |
| Rosca | M2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Altura (EF000040) | 13 mm |
| Número de conexões elétricas (EF008252) | 9 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 200 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.1 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
