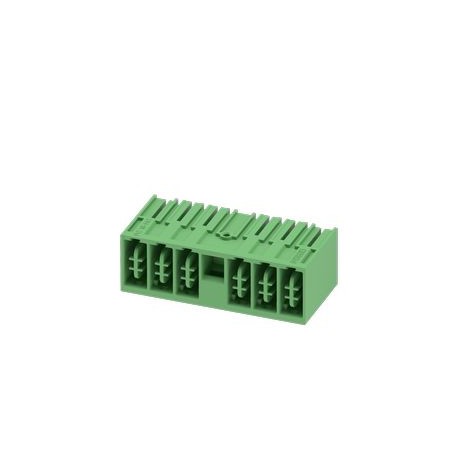

PC 16 HC/ 6-GL4-10,16 1716874 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 16 mm², cor..
PC 16 HC/ 6-GL4-10,16
1716874
PHOENIX_CONTACT
10
Base da placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: macho, número de linhas: 1, número de polos: 6, família de artigos: PC 16 HC/.. -GL4, passo: 10,16 mm, montagem: Solda por onda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 4 mm, número de pinos de solda por potencial: 4, sistema plug-in: COMBICON PC 16 avançado, Orientação da face da plugue: Padrão, travamento: Trava de encaixe, tipo de fixação: Gatilho de trava, tipo de embalagem: embalado
Carcaça da base de PCB, secção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, contactos de superfície: estanho, tipo de contacto: Macho, número de linhas: 1, número de polos: 6, família de artigos: PC 16 HC/.. -GL4, passo: 10,16 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 4 mm, número de pinos de solda por potencial: 4, sistema plug-in: COMBICON PC 16 avançado, orientação facial do plug-in: padrão, travamento: travamento de encaixe, tipo de acessório: flange de encaixe, tipo de embalagem: embalagem in a box
Coletores de PCB, seção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: estanho, tipo de conexão de contato: Pino, número de linhas: 1, número de posições: 6, faixa de produtos: PC 16 HC/.. -GL4, passo: 10,16mm, montagem: Solda por onda, arranjo dos pinos: Pino linear, pino de solda [P]: 4mm, número de pinos de solda por potencial: 4, sistema de plugue: COMBICON PC 16 avançado, padrão do conector dos pinos: Padrão, travamento: Inserção de trava, montagem: flange autotravante, tipo de embalagem: embalado em caixa
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON XL |
| Tipo de produto | Cabeçalhos de PCB |
| família de produtos | PC 16 HC/.. -GL4 |
| Número de posições | 6 |
| Alcatrão | 10,16 milímetros |
| Número de linhas | 1 |
| 1 | |
| Flange de montagem | Flange de travamento automático |
| Design de pinos | Fixação linear |
| Pinos de solda em potencial | 4 |
| Corrente nominal In | 76 A |
| Tensão nominal Un | 1000 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 0,235 mΩ |
| Tensão nominal (III/3) | 1000 V |
| Sobretensão nominal (III/3) | 8 kV |
| Tensão nominal (III/2) | 1000 V |
| Sobretensão nominal (III/2) | 8 kV |
| Tensão nominal (II/2) | 1000 V |
| Sobretensão nominal (II/2) | 6 kHz |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Conservas |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,5 - 4 μm Ni) |
| Área de soldagem de superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,5 - 4 μm Ni) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 | 125 °C |
| Notas sobre a operação | De acordo com a IEC 61984, os conectores COMBICON não possuem alimentação de comutação (COC). Durante o uso designado, eles não devem ser conectados ou desconectados ao transportar voltage ou sob carga. |
| Desenho dimensional |  |
| Alcatrão | 10,16 milímetros |
| Largura [w] | 72,36 mm |
| Altura [h] | 27,6 milímetros |
| Comprimento [l] | 32,9 mm |
| Altura instalada | 23,6 mm |
| Comprimento do pino de solda [P] | 4 milímetros |
| Projeto de PCB | |
| Diâmetro do furo | 2,3 mm |
| 2,3 mm | |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Entre em contato com o suporte na pastilha | |
| Especificação | IEC 60512-15-1:2008-05 |
| Entre em contato com o suporte na pastilha Requisitos >20 N | Teste aprovado |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 8 N |
| Força de retirada por pos. aprox. | 6 N |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 6 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Distâncias Aéreas e Distâncias de Velocidade 1. Coordenação do isolamento | |
| Especificação | IEC 61984:2008-10 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V |
| Sobretensão nominal (III/3) | 8 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 8 mm |
| distância mínima de fuga (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1000 V |
| Sobretensão nominal (III/2) | 8 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 8 mm |
| distância mínima de fuga (III/2) | 8 mm |
| Classificação de tensão de isolamento (II/2) | 1000 V |
| Sobretensão nominal (II/2) | 6 kHz |
| valor livre mínimo - campo não homogêneo (II/2) | 5,5 milímetros |
| distância mínima de ruptura (II/2) | 5,5 milímetros |
| Distâncias Aéreas e Distâncias de Velocidade 2. Coordenação do isolamento | |
| Especificação | IEC 60664-1:2020-05 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V CA/CC |
| Sobretensão nominal (III/3) | 8 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 8 mm |
| distância mínima de fuga (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1250 V DC |
| Sobretensão nominal (III/2) | 8 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 8 mm |
| distância mínima de fuga (III/2) | 8 mm |
| Classificação de tensão de isolamento (II/2) | 1500 V DC |
| Sobretensão nominal (II/2) | 8 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 8 mm |
| distância mínima de ruptura (II/2) | 8 mm |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 9,8 kV |
| Resistência de contato R1 | 0,235 mΩ |
| Resistência de contato R2 | 0,212 mΩ |
| Ciclos de inserção/remoção | 25 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão suportada da frequência de energia | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | Embalagens cartonadas |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 2.3 mm |
| Comprimento do pino (EF006825) | 4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Fecho rápido (snap) |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
