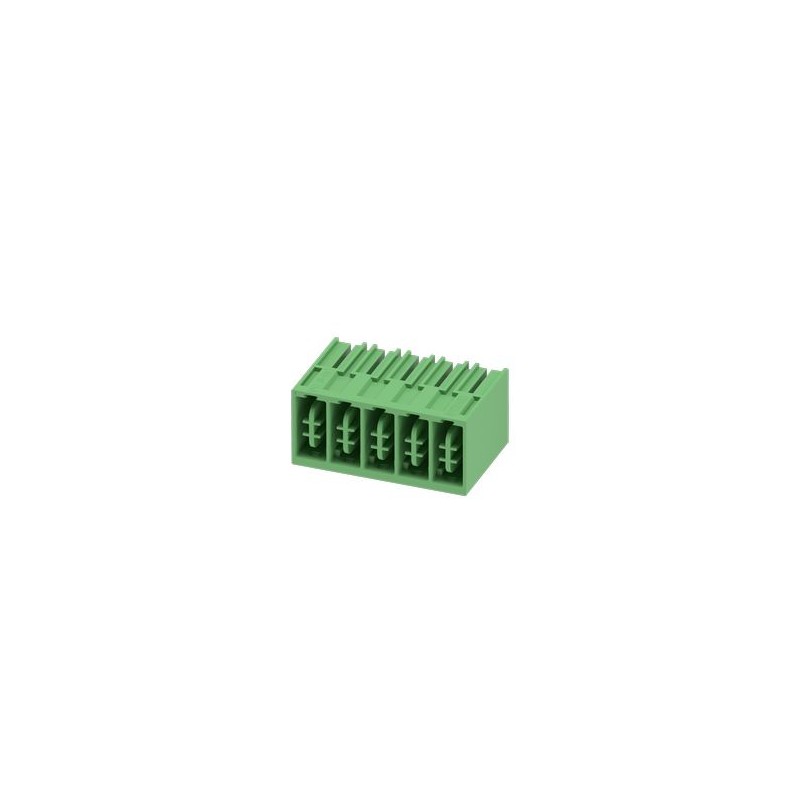

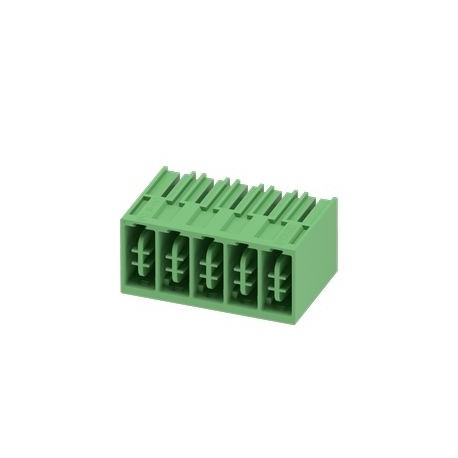

PC 16 HC/ 5-G-10,16 1716850 PHOENIX CONTACT Carcaça da base de PCB, secção transversal nominal: 16 mm², cor:..
PC 16 HC/ 5-G-10,16
1716850
PHOENIX_CONTACT
25
Carcaça da base de PCB, secção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, contactos de superfície: Estanho, tipo de contacto: Macho, número de linhas: 1, número de polos: 5, família de artigos: PC 16 HC/.. -G, passo: 10,16 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 4 mm, número de pinos de solda por potencial: 4, sistema plug-in: COMBICON PC 16 avançado, Orientação facial do plug-in: padrão, Bloqueio: Livre, Tipo de fixação: Livre, Tipo de embalagem: Embalagem in a box
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Mais informação
▲Dados técnicos
Propriedades do item
| Linha de Produtos | Conectores COMBICON XL |
| Tipo de produto | Carcaça da base da placa de circuito impresso |
| Família de produtos | 16 PCes HC/.. -G |
| Número de postes | 5 |
| Passo | 10,16 mm |
| Número de linhas | 1 |
| 1 | |
| Flange de fixação | sem |
| Design de pinos | Arranjo Linear de Pinos |
| Número de pinos de solda por potencial | 4 |
Propriedades Elétricas
| Corrente nominal In | 76 A |
| Tensão nominal Un | 1000 V |
| Grau de poluição | 3 |
| Resistência ao contato | 0,235 mΩ |
| Tensão de dimensionamento (III/3) | 1000 V |
| Dimensionamento da tensão transitória (III/3) | 8 kV |
| Tensão de dimensionamento (III/2) | 1000 V |
| Tensão de dimensionamento transitório (III/2) | 8 kV |
| Tensão nominal (II/2) | 1000 V |
| Tensão de dimensionamento transitório (II/2) | 6 kV |
assembléia
| Tipo de montagem | Solda por onda |
| Design de pinos | Arranjo Linear de Pinos |
Dados Relevantes
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,5 - 4 μm Ni) |
| Área de solda de superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de Solda de Superfície Metálica (Camada Intermediária) | Níquel (1,5 - 4 μm Ni) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
anotações
| Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem alimentação de comutação (COC). Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
Dimensões
| Esquema de dimensão |  |
| Passo | 10,16 mm |
| Largura [w] | 52,04 milímetros |
| Altura [h] | 27,6 milímetros |
| Comprimento [l] | 32,9 milímetros |
| Altura total | 23,6 milímetros |
| Comprimento do Pino de Solda [P] | 4 mm |
| Projeto da placa de circuito impresso | |
| Diâmetro do orifício | 2,3 mm |
| 2,3 mm | |
Ensaios mecânicos
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Suporte de contato usado | |
| Especificação de teste | DIN EN 60512-15-01:2009-03 |
| Titular de contato usado Requisito >20 N | Teste aprovado |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 8 N |
| Alimentação ao desligar por poste aprox. | 6 N |
Testes Elétricos
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 6 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | 1. Coordenação de isolamentos | |
| Especificação de teste | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 1000 V |
| Tensão transiente nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 8 mm |
| Valor mínimo da linha de creepage (III/3) | 12,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 1000 V |
| Tensão transiente nominal (III/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 8 mm |
| Valor mínimo da linha de creepage (III/2) | 8 mm |
| Tensão de isolamento de dimensionamento (II/2) | 1000 V |
| Tensão transiente nominal (II/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (II/2) | 5,5 milímetros |
| Linhas de Creepage & Distâncias de Isolamento de Ar | 2. Coordenação de isolamentos | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 1000 V AC/DC |
| Tensão transiente nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 8 mm |
| Valor mínimo da linha de creepage (III/3) | 12,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 1250 V CC |
| Tensão transiente nominal (III/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 8 mm |
| Valor mínimo da linha de creepage (III/2) | 8 mm |
| Tensão de isolamento de dimensionamento (II/2) | 1500 V CC |
| Tensão transiente nominal (II/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 8 mm |
| Valor mínimo da linha de creepage (II/2) | 8 mm |
Condições ambientais e de vida
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 9,8 kV |
| Resistência de contato R1 | 0,235 mΩ |
| Resistência de contato R2 | 0,212 mΩ |
| Ciclos de plugue | 25 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105 °C/168 h |
| Tensão AC suportável | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Informações sobre a embalagem
| Tipo de embalagem | Embalagem in a box |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
