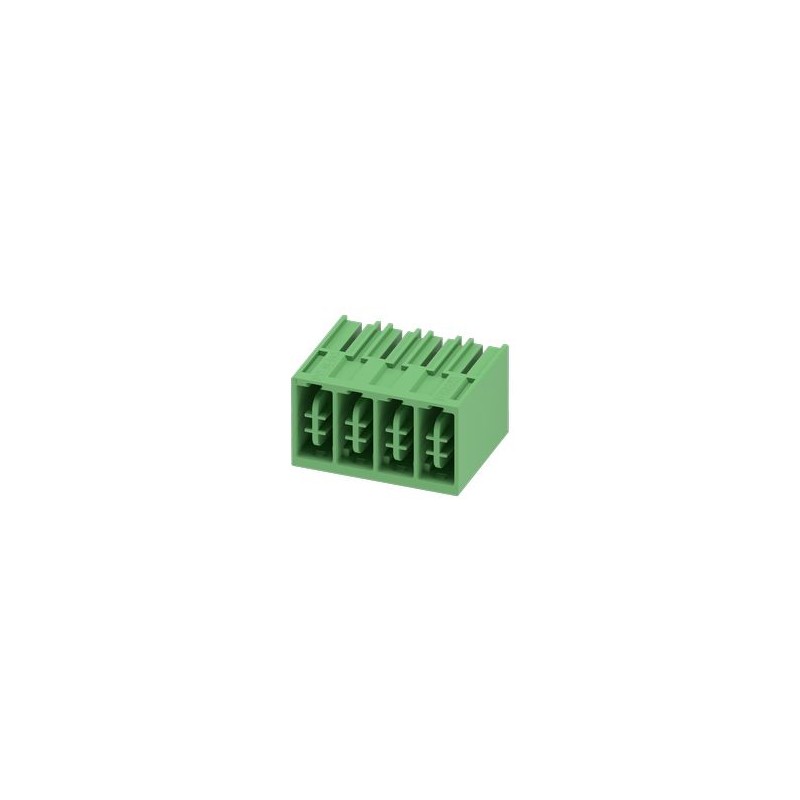

PC 16 HC/ 4-G-10,16 1716848 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 16 mm², cor: ..
PC 16 HC/ 4-G-10,16
1716848
PHOENIX_CONTACT
25
Base da placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 1, número de polos: 4, família de artigos: PC 16 HC/.. -G, passo: 10,16 mm, montagem: Solda por onda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 4 mm, número de pinos de solda por potencial: 4, sistema plug-in: COMBICON PC 16 avançado, Orientação da face do plug-in: Padrão, travamento: sem, tipo de abraçadeira: sem, tipo de embalagem: embalado
Carcaça da base do PCB, seção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, contatos de superfície: Estanho, tipo de contato: Macho, número de linhas: 1, número de postes: 4, família de artigos: PC 16 HC/.. -G, passo: 10,16 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 4 mm, número de pinos de solda por potencial: 4, sistema plug-in: COMBICON PC 16 avançado, Orientação facial do plug-in: padrão, Bloqueio: Livre, Tipo de fixação: Livre, Tipo de embalagem: Embalagem in a box
Base da PCB, seção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão de dimensionamento (III/2): 1000 V, superfície de contato: estanho, tipo de conexão de contato: plugue, número de linhas: 1, número de polos: 4, série de produtos: PC 16 HC/.. -G, passo: 10,16 mm, montagem: Soldagem por onda, arranjo dos pinos: Prego linear, comprimento do pino [P]: 4 mm, número de pinos por potencial: 4, sistema de plugue: COMBICON PC 16 avançado, Orientação dos pinos de inserção: Padrão, trava: nenhuma, tipo de fixação: nenhuma, tipo de embalagem: embalada
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON XL |
| Tipo de produto | Soquete básico para placas de circuito impresso |
| Família de produtos | PC 16 HC/.. -G |
| Não. de polos | 4 |
| Passo | 10,16 milímetros |
| Número de linhas | 1 |
| 1 | |
| Fixação de flange | ausente |
| Design de pinos | Fixação linear |
| Número de pinos de solda por potencial | 4 |
| Corrente nominal In | 76 A |
| Tensão nominal Un | 1000 V |
| Grau de contaminação | 3 |
| Resistividade de massa | 0,235 mΩ |
| Tensão de dimensionamento (III/3) | 1000 V |
| Dimensionamento de tensão de impulso (III / 3) | 8 kV |
| Tensão de dimensionamento (III/2) | 1000 V |
| Dimensionamento da tensão de impulso (III/2) | 8 kV |
| Tensão de dimensionamento (II/2) | 1000 V |
| Dimensionamento da tensão de impulso (II/2) | 6 kHz |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Informações sobre materiais - contatos | |
| nota | Compatível com WEEE/RoHS, sem materiais roscados de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Acabamento de superfície | Estanhagem galvânica |
| Zona de contato da superfície metálica (camada superficial) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,5 - 4 μm Ni) |
| Área de soldagem de superfície metálica (camada superficial) | Estanho (4 - 8 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,5 - 4 μm Ni) |
| Informação do material - caso | |
| Cor (Caixa) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | O |
| CTI de acordo com IEC 60112 | 600 |
| Classe de combustão de acordo com UL 94 | V0 |
| Índice de inflamabilidade do filamento GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do filamento GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de teste de dureza Brinell de acordo com EN 60695-10-2 | 125 °C |
| Nota para a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores comutáveis não alimentados (COC). Para o uso pretendido, eles não devem ser conectados ou desconectados enquanto ainda estiverem energizados ou sob carga. |
| Desenho dimensionado |  |
| Passo | 10,16 milímetros |
| Largura [w] | 41,88 mm |
| Altura [h] | 27,6 milímetros |
| Comprimento [l] | 32,9 mm |
| Altura de instalação | 23,6 mm |
| Comprimento da haste de solda [P] | 4 milímetros |
| Design de placa de circuito impresso | |
| Diâmetro do furo | 2,3 mm |
| 2,3 mm | |
| Inspeção visual | |
| Especificação de teste | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Teste aprovado |
| Controle dimensional | |
| Especificação de teste | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Teste aprovado |
| Resistência de letra | |
| Especificação de teste | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Teste aprovado |
| Entre em contato com o suporte em uso | |
| Especificação de teste | EN 60512-15-1:2009-03 do RUÍDO |
| Áreas de aplicação dos suportes de contato Aplicação >20 N | Teste aprovado |
| Inserção/Força de tração | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de inserção por pólo aprox. | 8 N |
| Força de tração por pólo aprox. | 6 N |
| Testes térmicos Grupo de controle C | |
| Especificação de teste | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 6 |
| Resistência ao isolamento | |
| Especificação de teste | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Folga e Folgas de Superfície 1. Coordenação do isolamento | |
| Especificação de teste | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo de materiais isolantes | O |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V |
| Classificação de tensão de impulso (III/3) | 8 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 8 mm |
| Valor mínimo de vazamento (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1000 V |
| Classificação de tensão de impulso (III / 2) | 8 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 8 mm |
| Valor mínimo de vazamento (III/2) | 8 mm |
| Classificação de tensão de isolamento (II/2) | 1000 V |
| Classificação de tensão de impulso (II/2) | 6 kHz |
| Valor mínimo de fuga - gama não homogénea (II/2) | 5,5 milímetros |
| Valor mínimo de fuga (II/2) | 5,5 milímetros |
| Folga e Folgas de Superfície 2. Coordenação do isolamento | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de materiais isolantes | O |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 1000 V CA/CC |
| Classificação de tensão de impulso (III/3) | 8 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 8 mm |
| Valor mínimo de vazamento (III/3) | 12,5 mm |
| Tensão nominal de isolamento (III / 2) | 1250 V DC |
| Classificação de tensão de impulso (III / 2) | 8 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 8 mm |
| Valor mínimo de vazamento (III/2) | 8 mm |
| Classificação de tensão de isolamento (II/2) | 1500 V DC |
| Classificação de tensão de impulso (II/2) | 8 kV |
| Valor mínimo de fuga - gama não homogénea (II/2) | 8 mm |
| Valor mínimo de fuga (II/2) | 8 mm |
| Teste de vibração | |
| Especificação de teste | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Controle de vida elétrica | |
| Especificação de teste | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de impulso vertical acima do nível do mar | 9,8 kV |
| Resistividade de massa R1 | 0,235 mΩ |
| R2 Resistividade de massa | 0,212 mΩ |
| Ciclos de manobra | 25 |
| Resistência de isolamento entre pólos contíguos | > 5 MΩ |
| Ar-condicionado | |
| Especificação de teste | 6988:1997-03 DA EN ISO DO RUÍDO |
| Tensão devido à corrosão | 0,2 dm3SABER2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105°C/168h |
| Tensão CA fixa | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 105 °C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (transporte e armazenamento) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Embalagem | Embalado na caixa |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 2.3 mm |
| Comprimento do pino (EF006825) | 4 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
