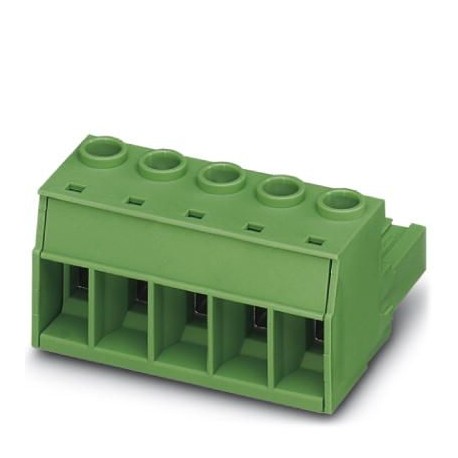

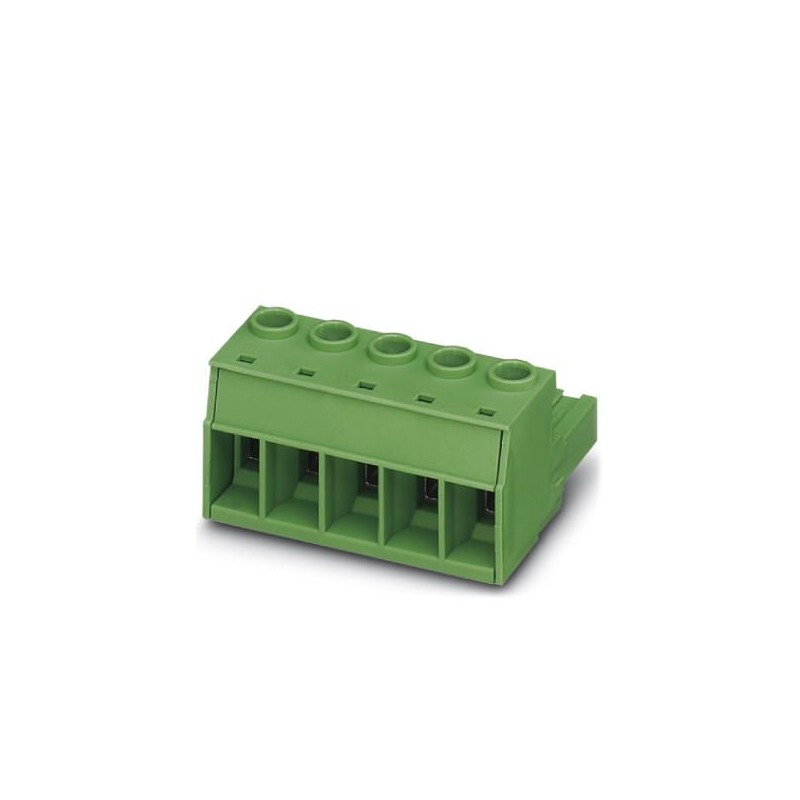

PC 16/ 2-ST-10,16 BD:U-,U+ 1793011 PHOENIX CONTACT Conector de placa de circuito impresso
PC 16/ 2-ST-10,16 BD:U-,U+
1793011
PHOENIX_CONTACT
25
Conector de placa de circuito impresso
Conector para placa de circuito impresso, seção nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão de dimensionamento (III/2): 1000 V, superfície de contato: prata, tipo de contato: Conexão fêmea, Número de potenciais: 2, Número de linhas: 1, Número de pólos por linha: 2, Número de conexões: 2, família de artigos: PC 16/.. -ST, passo: 10,16 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, direção de conexão do condutor/placa de circuito impresso: 0 °, Stecksystem: POWER COMBICON 16, Trava: sem, tipo de embalagem: caixa
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1793011 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356620062 |
| Peso por unidade (exclusive embalagem) | 18,894 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 41,5 mm |
|---|---|
| Largura [ w ] | 20,16 mm |
| Altura [ h ] | 27,8 mm |
| Medida do passo | 10,16 mm |
| Medida a | 10,16 mm |
Geral
| Família de produtos | PC 16/..-ST |
|---|---|
| Número de pólos | 2 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Tensão de dimensionamento (III/3) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 76 A |
| Bitola nominal | 16 mm² |
Dados de conexão
| Perfil do condutor rígido mín. | 0,75 mm² |
|---|---|
| Perfil do condutor rígido máx. | 16 mm² |
| Bitola do condutor flexível mín. | 0,75 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 10 mm² |
| Bitola do condutor AWG mín. | 18 |
| Bitola do condutor AWG máx. | 6 |
| 2 condutores com o mesmo perfil rígido mín. | 0,75 mm² |
| 2 condutores com o mesmo perfil rígido máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
| AWG conforme UL/CUL mín | 20 |
| AWG conforme UL/CUL máx | 6 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
