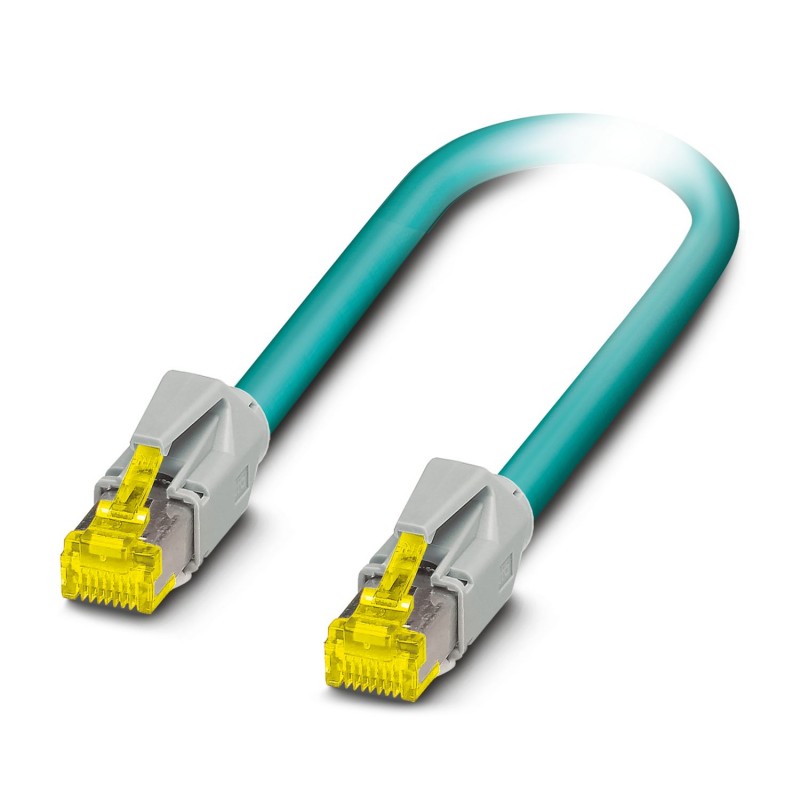

NBC-R4AC/10G-R4AC/10G-94F/2,0 1408360 PHOENIX CONTACT Cabo de interconexão Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NBC-R4AC/10G-R4AC/10G-94F/2,0 1408360 PHOENIX CONTACT Cabo de interconexão

NBC-R4AC/10G-R4AC/10G-94F/2,0

1408360

PHOENIX_CONTACT

Cabo de interconexão

Cabo de interconexão, CAT6A, 4 pares, blindado, sem conexão cruzada (Line), fabricado em ambos os lados com conectores plug-in RJ45/IP20, material da bainha externa: PUR, comprimento: 2,0 m

Patch cable, CAT6A, 4-pair, shielded, connection not crossed (line), assembled at both ends with RJ45/IP20 connectors, outer sheath material: PUR, length: 2.0 m

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Conexão de dispositivos de campo

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $67.10
Preço unitário: $67.10
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeData cable preassembled
Sensor typeEthernet
Number of positions8
Shieldedyes
Data management status
Article revision04
Signaling
Status displayno
Status display presentNo
Electrical properties
Rated voltage (III/3)72 V (DC)
Nominal voltage UN48 V
Nominal current IN0.5 A
Transmission mediumCopper
Transmission characteristics (category)CAT6A
Transmission speed10 Gbps
Mechanical properties
Mechanical data
Insertion/withdrawal cycles200
Insertion force per signal contact50.00 N
Extraction force per signal contact30 N
Material specifications
Outer sheath, materialPUR
Connector
Connection 1
TypePlug straight RJ45
Shieldedyes
Insertion/withdrawal cycles≥ 750
Degree of protectionIP20
Connection 2
TypePlug straight RJ45
Shieldedyes
Insertion/withdrawal cycles≥ 750
Degree of protectionIP20
Cable/line
Cable length2.00 m
Ethernet 10 Gbit [94F]
Desenho cotadoujuolcztrd.jpg
Shieldedyes
UL AWM Style20963 (80°C/30 V)
Cable weight42 kg/km
Cable typeEthernet 10 Gbit
Short symbol02YSC11Y
Cable type (abbreviation)94F
Signal type/categoryEthernet CAT6A, 10 Gbps
Cable structure4x2xAWG26/7; S/FTP
External cable diameter6.40 mm ±0.2 mm
Outer sheath, materialPUR
External sheath, colorwater blue RAL 5021
Thickness, outer sheath0.65 mm
Conductor materialBare Cu litz wires
Conductor structure signal line7x 0.16 mm
AWG signal line26
Conductor cross section4x 2x 0.14 mm²
Material wire insulationFoamed PE
Wire diameter incl. insulation1.04 mm
Single wire, colorwhite/blue-blue, white/orange-orange, white/green-green, white/brown-brown
Twisted pairs2 cores to the pair
Type of pair shieldingAluminum-lined foil
Overall twist4 pairs for core
ShieldingTinned copper braided shield
Optical shield covering70 %
Nominal voltage, cable≤ 100 V
Test voltage Core/Core700 V (50 Hz, 1 min.)
Test voltage Core/Shield700.00 V (50 Hz, 1 min.)
Cable insulation resistance≥ 500 MΩ*km
Wave impedance100 Ω ±5 Ω (at 100 MHz)
Loop resistance≤ 290.00 Ω/km
Cable capacity47 nF/km
Signal runtime5.13 ns/m
Tensile strength≤ 100 N
Minimum bending radius, fixed installation4 x D
Minimum bending radius, flexible installation8 x D
Near end crosstalk attenuation (NEXT)75.3 dB (with 1 MHz)
66.3 dB (at 4 МHz)
61.8 dB (at 8 МHz)
60.3 dB (at 10 MHz)
57.2 dB (at 16 MHz)
55.8 dB (at 20 МHz)
54.3 dB (at 25 MHz)
52.8 dB (at 31.25 МHz)
48.4 dB (at 62.5 МHz)
45.3 dB (at 100 MHz)
40.8 dB (at 200 MHz)
39.3 dB (at 250 MHz)
38.1 dB (at 300 MHz)
38.1 dB (at 400 MHz)
38.1 dB (at 500 MHz)
Power-summated near end crosstalk attenuation (PSNEXT)72.3 dB (with 1 MHz)
63.3 dB (at 4 МHz)
58.8 dB (at 8 МHz)
57.3 dB (at 10 MHz)
54.2 dB (at 16 MHz)
52.8 dB (at 20 МHz)
51.3 dB (at 25 MHz)
49.9 dB (at 31.25 МHz)
45.4 dB (at 62.5 МHz)
42.3 dB (at 100 MHz)
37.8 dB (at 200 MHz)
36.3 dB (at 250 MHz)
35.1 dB (at 300 MHz)
33.3 dB (at 400 MHz)
31.8 dB (at 500 MHz)
Return attenuation (RL)20 dB (with 1 MHz)
23 dB (at 4 МHz)
24.5 dB (at 8 МHz)
25 dB (at 10 MHz)
25 dB (at 16 MHz)
25 dB (at 20 МHz)
24.2 dB (at 25 MHz)
23.3 dB (at 31.25 МHz)
20.7 dB (at 62.5 МHz)
19 dB (at 100 MHz)
16.4 dB (at 200 MHz)
15.6 dB (at 250 MHz)
15.6 dB (at 300 MHz)
15.6 dB (at 400 MHz)
15.6 dB (at 500 MHz)
Shield attenuation≥ 80.00 dB (at 30 ... 100 MHz)
Halogen-freeaccording to IEC 60754-1
Resistance to oilin accordance with DIN EN 60811-2-1
Flame resistanceaccording to IEC 60332-1-2
in accordance with UN ECE-R 118.03
Ambient temperature (operation)-20 °C ... 80 °C (Cable, flexible installation)
-40 °C ... 80 °C (cable, fixed installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
IP20
Ambient temperature (operation)-20 °C ... 70 °C (RJ45 connector)
-20 °C ... 80 °C (cable, fixed installation)

ETIM for 1408360 Sensores (EC001855)
Característica Valor
Número de polos (EF001391) 8
Tipo de conexão elétrica, do lado do campo (EF005525) Outro
Tipo de contato por ficha, do lado do campo (EF006269) Macho (ficha)
Posicionamento da alimentação do cabo, do lado do campo (EF005928) Direito
Tipo de conexão elétrica, do lado da caixa (EF005524) Outro
Tipo de contato do lado da caixa (EF008386) Macho (ficha)
Posicionamento da alimentação do cabo, do lado da caixa (EF005927) Direito
Comprimento do cabo (EF000536) 2 m
Material do revestimento do cabo (EF004136) Outro
Livre de halogéneo (EF000025) Não
Cor da bainha do cabo (EF008249) Outro
Com indicação LED (EF005950) Não
Blindado (EF000881) Sim
Vulcanizar (EF004115) Não
Material de contato do corpo base (EF008248) Outro
Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) -40 °C
Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) -20 °C
Corrente nominal especificada In (EF008250) 0.5 A
Tensão especificada de funcionamento (EF000228) 48 V
Grau de proteção (IP) (EF005474) Outro
