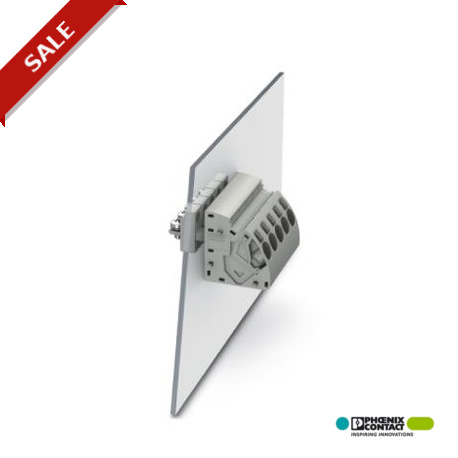

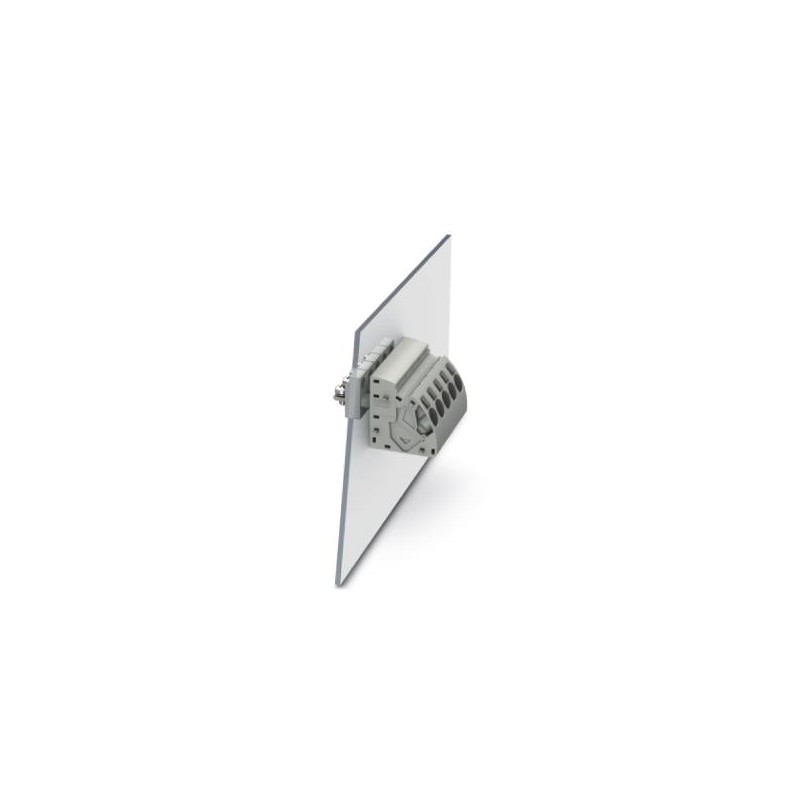

PWO 16-POT 1705653 PHOENIX CONTACT Feedthrough terminal, tipo de conexão: push-em conexão, Terminal de conex..
PWO 16-POT
1705653
PHOENIX_CONTACT
50
Feedthrough terminal, tipo de conexão: push-em conexão, Terminal de conexão, Corrente de carga: 76 A, secção transversal: 1,5 mm² - 16 mm², AWG 14-4, Largura: 12 mm, Cor: cinza
Régua de terminais de parede, tipo de conexão: Conexão push-in por mola, Conexão de bornes, número de polos: 1, corrente de carga: 76 A, seção transversal: 1,5 mm² - 16 mm², direção de conexão do condutor em relação à direção do plugue: 45 °, largura: 12 mm
Blocos de terminais > Terminal de alimentação
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲General
| Number of levels | 1 |
|---|---|
| Number of connections | 2 |
| Nominal cross section | 16 mm² |
| Color | gray |
| Insulating material | PA |
| Flammability rating according to UL 94 | V0 |
General
| Maximum load current | 76 A |
|---|---|
| Rated surge voltage | 8 kV |
| Pollution degree | 3 |
| Overvoltage category | III |
| Insulating material group | I |
| Connection in acc. with standard | IEC 60947-7-1 |
| Nominal current IN | 76 A |
| Maximum load current | 76 A |
| Nominal voltage UN | 1000 V |
| Open side panel | nein |
| Number of positions | 1 |
Dimensions
| Width | 12 mm |
|---|---|
| Plate thickness | 1 mm ... 6 mm |
Connection data
| Connection side | Outside |
|---|---|
| Connection method | Push-in connection |
| Conductor cross section solid min. | 1.5 mm² |
| Conductor cross section solid max. | 16 mm² |
| Conductor cross section flexible min. | 1.5 mm² |
| Conductor cross section flexible max. | 16 mm² |
| Conductor cross section AWG min. | 14 |
| Conductor cross section AWG max. | 4 |
| Conductor cross section flexible, with ferrule without plastic sleeve min. | 1.5 mm² |
| Conductor cross section flexible, with ferrule without plastic sleeve max. | 16 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve min. | 1.5 mm² |
| Conductor cross section flexible, with ferrule with plastic sleeve max. | 16 mm² |
| 2 conductors with same cross section, stranded, TWIN ferrules with plastic sleeve, min. | 1.5 mm² |
| 2 conductors with same cross section, stranded, TWIN ferrules with plastic sleeve, max. | 4 mm² |
| Stripping length | 18 mm |
| Connection side | Inside |
| Connection method | Cable lug connection |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 1.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 1.5 mm² |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Número de polos (EF001391) | 1 |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1705653-PWO 16-POT | 122 Kbytes |
|
