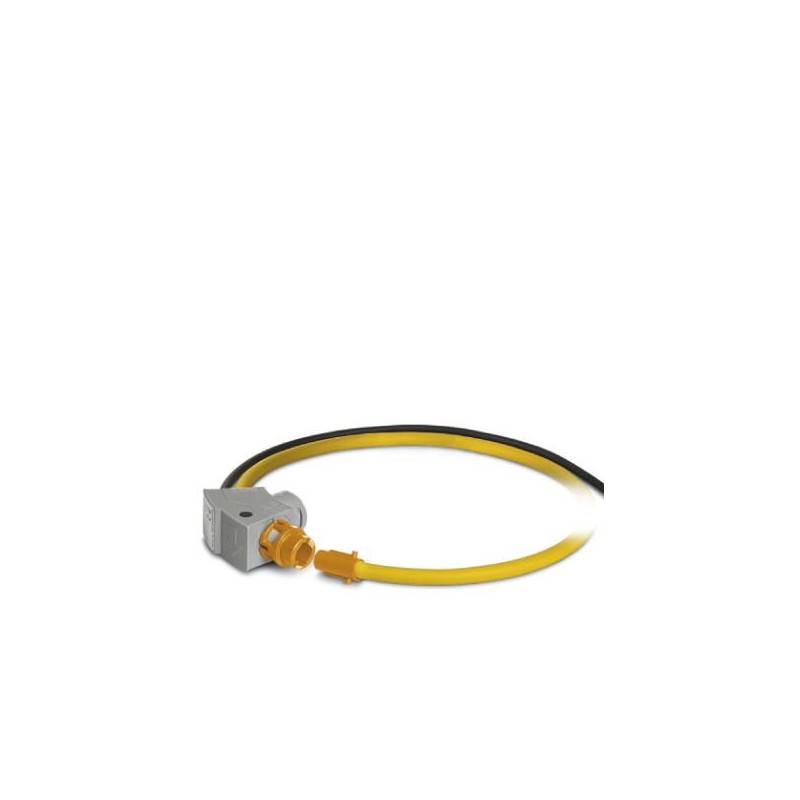

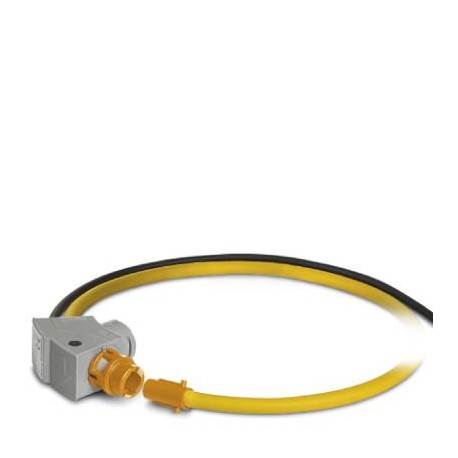

PACT RCP-D190 2904892 PHOENIX CONTACT Bobina
PACT RCP-D190
2904892
PHOENIX_CONTACT
Bobina
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2904892 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356898195 |
| Peso por unidade (exclusive embalagem) | 181,500 GRM |
| Número do imposto alfandegário | 90309000 |
| País de origem | IT (Itália) |
Dados de entrada da bobina de medição
| Faixa de medição de frequência | 40 Hz ... 20000 Hz |
|---|---|
| Falha de posição | < 1 % |
| Erro de linearidade | 0,1 % |
Saída de sinal da bobina de medição
| Sinal de saída (para 50 Hz) | 100 mV (sem carga, com 1000 A) |
|---|---|
| Tensão de saída (no estado ocioso) | VOUT= M * dI/dt |
| Tensão de saída (senoidal, no estado ocioso) | 100 mV (VOUT= 2 * π * M * f * I (M = 0,318 μH; exemplo: com 50 Hz; I = 1000 A)) |
Dados gerais bobina de medição
| Comprimento da bobina de medição | 600 mm |
|---|---|
| Diâmetro da bobina de medição | 8,3 mm ±0,2 mm |
| Comprimento do cabo de sinal | 3000 mm |
| Montagem do condutor linha de sinal | 2x 0,22 mm (Sinal (galvanizado)) |
| 1x 0,22 mm (Blindagem (galvanizado)) | |
| Material da bobina | Elastollan |
| Material caixa | PC |
| Isolamento | Isolamento duplo |
| Tensão de isolamento nominal | 1000 V AC (rms CAT III) |
| 600 V AC (rms CAT IV) | |
| Tensão de teste | 10,45 kV (DC / 1 min.) |
| Precisão básica | |
| UL, EUA / Canadá | UL 61010 Recognized |
Normas e disposições
| Normas / Determinações | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| UL, EUA / Canadá | UL 61010 Recognized |
Condições ambiente
| Temperatura ambiente (funcionamento) | -30 °C ... 80 °C (Bobina de medição) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C (Bobina de medição) |
| Máx. altura de aplicação | < 2000 m |
| Grau de proteção da bobina de medição | IP67 (sem avaliação da UL) |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.127219290eCl@ss 5.127379100eCl@ss 6.027379200eCl@ss 7.027379201eCl@ss 8.027219290eCl@ss 9.027219290
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
