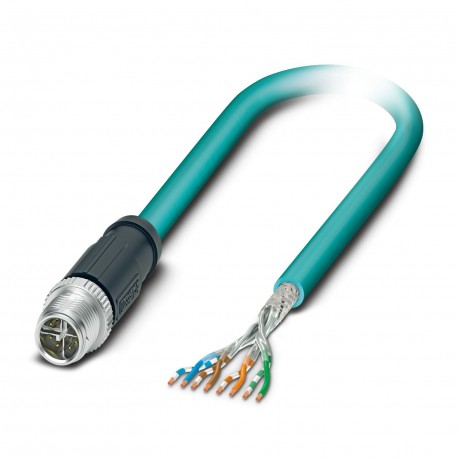

NBC-M12MSX/10,0-94F 1407470 PHOENIX CONTACT Cabo de rede Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NBC-M12MSX/10,0-94F 1407470 PHOENIX CONTACT Cabo de rede

NBC-M12MSX/10,0-94F

1407470

PHOENIX_CONTACT

Cabo de rede

Cabo de rede, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8 polos sem halogênio, blindado (Advanced Shielding Technology), Conector M12 reto, codificação: X / IP67, uma extremidade de cabo livre, codificação: X, comprimento do cabo: 10 m

Network cable, Ethernet CAT6A (10 Gbps), CC-Link IE CAT6A (10 Gbps), 8-position, PUR halogen-free, water blue RAL 5021, shielded (Advanced Shielding Technology), Plug straight M12, coding: X / IP67, on free cable end, cable length: 10 m

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Cabos, sensores e atuadores

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $121.10
Preço unitário: $121.10
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Notes
GeneralFurther products with variable cable type and variable cable length can be found in the accessories section
Product properties
Product typeData cable preassembled
ApplicationStandard
Sensor typeEthernet
Number of positions8
No. of cable outlets1
Shieldedyes
CodingX
Data management status
Article revision09
Interfaces
Bus systemEthernet
Signal type/categoryEthernet CAT6A, 10 Gbps
CC-Link IE CAT6A, 10 Gbps
Signaling
Status displayno
Status display presentNo
Electrical properties
Nominal voltage UN48 V AC
60 V DC
Nominal current IN0.5 A
Transmission mediumCopper
Transmission characteristics (category)CAT6A
Connector
Connection 1
Desenho cotadoamlcmsfhlr.jpg
Pin assignment of M12 plug, 8-pos., X-coded, pin side view
TypeM12 Plug, straight, 8-position, shielded (Advanced Shielding Technology), Keying: X
Number of positions8
Shieldedyes
ShieldingAdvanced Shielding Technology
Signal type/categoryEthernet CAT6A, 10 Gbps
CC-Link IE CAT6A, 10 Gbps
Insertion/withdrawal cycles≥ 100
Insulation resistance≥ 100 Ω
Overvoltage categoryII
Degree of pollution3
Tightening torque0.4 Nm (M12 connector)
Material ContactCuZn
Material Contact surfaceNi/Au
Material Contact carrierPA 6.6
Material Screw connectionDie-cast zinc, nickel-plated
Material Grip bodyTPU, hardly inflammable, self-extinguishing
Material SealFKM
Flammability rating according to UL 94V0
Degree of protectionIP65
IP67
Ambient temperature (operation)-25 °C ... 85 °C
Standard designationM12 connector
Standards/regulationsIEC 61076-2-109
Connection 2
Typefree cable end
Cable/line
Cable length10 m
Ethernet 10 Gbit [94F]
Desenho cotadoujuolcztrd.jpg
Cable weight42 kg/km
UL AWM Style20963 (80°C/30 V)
Number of positions8
Shieldedyes
Cable typeEthernet 10 Gbit [94F]
Conductor structure4x2xAWG26/7; S/FTP
Signal runtime5.13 ns/m
Conductor structure signal line7x 0.16 mm
AWG signal line26
Conductor cross section4x 2x 0.14 mm²
Wire diameter incl. insulation1.04 mm
External cable diameter6.40 mm ±0.2 mm
Outer sheath, materialPUR
External sheath, colorwater blue RAL 5021
Conductor materialBare Cu litz wires
Material wire insulationFoamed PE
Single wire, colorwhite/blue-blue, white/orange-orange, white/green-green, white/brown-brown
Thickness, outer sheath0.65 mm
Twisted pairs2 cores to the pair
Type of pair shieldingAluminum-lined foil
Overall twist4 pairs for core
Optical shield covering70 %
Insulation resistance≥ 500 MΩ*km
Loop resistance≤ 290.00 Ω/km
Wave impedance100 Ω ±5 Ω (at 100 MHz)
Cable capacity47 nF/km
Nominal voltage, cable≤ 100 V
Test voltage Core/Core700 V (50 Hz, 1 min.)
Test voltage Core/Shield700.00 V (50 Hz, 1 min.)
Minimum bending radius, fixed installation4 x D
Minimum bending radius, flexible installation8 x D
Smallest bending radius, fixed installation26 mm
Smallest bending radius, movable installation52 mm
Tensile strength≤ 100 N
Near end crosstalk attenuation (NEXT)75.3 dB (with 1 MHz)
66.3 dB (at 4 МHz)
61.8 dB (at 8 МHz)
60.3 dB (at 10 MHz)
57.2 dB (at 16 MHz)
55.8 dB (at 20 МHz)
54.3 dB (at 25 MHz)
52.8 dB (at 31.25 МHz)
48.4 dB (at 62.5 МHz)
45.3 dB (at 100 MHz)
40.8 dB (at 200 MHz)
39.3 dB (at 250 MHz)
38.1 dB (at 300 MHz)
38.1 dB (at 400 MHz)
38.1 dB (at 500 MHz)
Power-summated near end crosstalk attenuation (PSNEXT)72.3 dB (with 1 MHz)
63.3 dB (at 4 МHz)
58.8 dB (at 8 МHz)
57.3 dB (at 10 MHz)
54.2 dB (at 16 MHz)
52.8 dB (at 20 МHz)
51.3 dB (at 25 MHz)
49.9 dB (at 31.25 МHz)
45.4 dB (at 62.5 МHz)
42.3 dB (at 100 MHz)
37.8 dB (at 200 MHz)
36.3 dB (at 250 MHz)
35.1 dB (at 300 MHz)
33.3 dB (at 400 MHz)
31.8 dB (at 500 MHz)
Return attenuation (RL)20 dB (with 1 MHz)
23 dB (at 4 МHz)
24.5 dB (at 8 МHz)
25 dB (at 10 MHz)
25 dB (at 16 MHz)
25 dB (at 20 МHz)
24.2 dB (at 25 MHz)
23.3 dB (at 31.25 МHz)
20.7 dB (at 62.5 МHz)
19 dB (at 100 MHz)
16.4 dB (at 200 MHz)
15.6 dB (at 250 MHz)
15.6 dB (at 300 MHz)
15.6 dB (at 400 MHz)
15.6 dB (at 500 MHz)
Shield attenuation3.1 dB (with 1 MHz)
5.7 dB (at 4 МHz)
8 dB (at 8 МHz)
8.9 dB (at 10 MHz)
11.2 dB (at 16 MHz)
12.6 dB (at 20 МHz)
14.1 dB (at 25 MHz)
15.8 dB (at 31.25 МHz)
22.5 dB (at 62.5 МHz)
28.7 dB (at 100 MHz)
41.4 dB (at 200 MHz)
46.6 dB (at 250 MHz)
51.4 dB (at 300 MHz)
60.1 dB (at 400 MHz)
67.9 dB (at 500 MHz)
≥ 80.00 dB (at 30 ... 100 MHz)
Halogen-freeaccording to IEC 60754-1
Flame resistanceaccording to IEC 60332-1-2
in accordance with UN ECE-R 118.03
Resistance to oilin accordance with DIN EN 60811-2-1
Ambient temperature (operation)-40 °C ... 80 °C (cable, fixed installation)
-20 °C ... 80 °C (Cable, flexible installation)
Ambient temperature (installation)-20 °C ... 80 °C
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP65
IP67
Standards and regulations
M12
Standard designationM12 connector
Standards/specificationsIEC 61076-2-109

ETIM for 1407470 Sensores (EC001855)
Característica Valor
Número de polos (EF001391) 8
Tipo de conexão elétrica, do lado do campo (EF005525) Outro
Posicionamento da alimentação do cabo, do lado do campo (EF005928) Outro
Comprimento do cabo (EF000536) 10 m
Material do revestimento do cabo (EF004136) Outro
Livre de halogéneo (EF000025) Sim
Cor da bainha do cabo (EF008249) Outro
Com indicação LED (EF005950) Não
Blindado (EF000881) Sim
Vulcanizar (EF004115) Não
Material de contato do corpo base (EF008248) Outro
Material da superfície de contato (EF004020) Outro
Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) -40 °C
Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) -20 °C
Corrente nominal especificada In (EF008250) 0.5 A
Tensão especificada de funcionamento (EF000228) 48 V
Grau de proteção (IP) (EF005474) IP65
