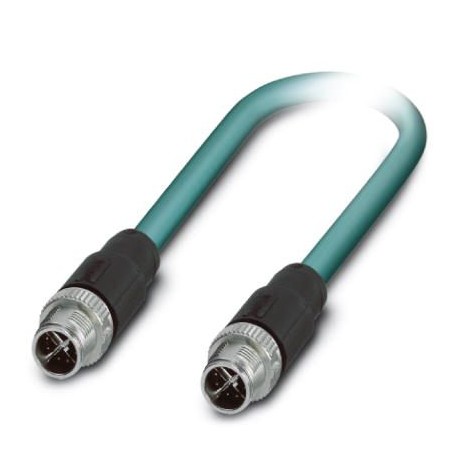

NBC-M12MSX/ 1,0-94F/M12MSX
1407483
PHOENIX_CONTACT
1
Cabo de rede
Cabos / Condutores > Cabo de dados
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 1407483 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Página de catálogo | Página 407 (C-2-2017) |
GTIN | 4046356777629 |
Peso por unidade (exclusive embalagem) | 86,300 GRM |
Número do imposto alfandegário | 85444290 |
País de origem | PL (Polônia) |
Grau de proteção | IP65 |
---|---|
IP67 | |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector M12) |
Nota | Encontra outros produtos com tipo e comprimento do cabo variáveis na seção Acessórios |
---|---|
Corrente nominal a 40 °C | 0,5 A |
Tensão nominal | 48 V AC |
60 V DC | |
Número de pólos | 8 |
Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
CC-Link IE CAT6A, 10 GBit/s | |
Normas/Disposições | Conector de encaixe M12 IEC 61076-2-109 |
Material de contato | CuSn |
Material suporte do contato | PP |
Material superfície de contato | Ni/Au |
Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
---|---|
Número de polos (frente de encaixe) | 8 |
Codificação | X (Dados) |
Cor | preto |
Material (componentes) | CuZn (Contato) |
Ni/Au (Superfície de contato) | |
PP (Porta-contatos) | |
TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
Zinco fundido sob pressão, niquelado (Conexão roscada) | |
Resistência de isolação | ≥ 100 MΩ |
Ciclos de encaixe | ≥ 100 |
Torque de aperto | 0,4 Nm |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
---|---|
Número de polos (frente de encaixe) | 8 |
Codificação | X (Dados) |
Cor | preto |
preto | |
Material (componentes) | CuZn (Contato) |
Ni/Au (Superfície de contato) | |
PP (Porta-contatos) | |
TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
Zinco fundido sob pressão, niquelado (Conexão roscada) | |
Resistência de isolação | ≥ 100 MΩ |
Ciclos de encaixe | ≥ 100 |
Torque de aperto | 0,4 Nm |
Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Tipo de cabo | Ethernet 10 GBit |
---|---|
Tipo de cabo (código) | 94F |
Estilo UL AWM | 20963 (80 °C / 30 V) |
Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
Instalação do cabo | 4x2xAWG26/7; S/FTP |
Bitola do condutor | 4x 2x 0,14 mm² |
Linha de sinal AWG | 26 |
Montagem do condutor linha de sinal | 7x 0,16 mm |
Diâmetro de condutor inclusive isolação | 1,04 mm |
Cores de condutor | branco/azul-azul, branco/laranja-laranja, branco/verde-verde, branco/marrom-marrom |
Par trançado | 2 condutores para o par |
Tipo de blindagem dupla | Película revestida de alumínio |
Trançado total | 4 pares para alma |
Blindagem | condutores de cobre galvanizados |
Cobertura visual da blindagem | 70 % |
Revestimento externo, cor | azul anil RAL 5021 |
Espessura da parede Revestimento exterior | 0,65 mm |
Diâmetro externo do cabo D | 6,4 mm ±0,2 mm |
Raio de flexão mínimo, de posição fixa | 4 x D |
Raio de flexão mínimo, de posição flexível | 8 x D |
Resistência à tração GRP | ≤ 100 N |
Peso do cabo | 42 kg/km |
Revestimento externo, material | PUR |
Material isolante do condutor | PE injetado |
Material de condutor | Cabo de cobre |
Resistência de isolação | ≥ 500 MΩ*km |
Resistência de circuito | ≤ 290,00 Ω/km |
Capacidade do cabo | 47 nF/km |
Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
Atenuação de diafonia próxima (NEXT) | 75,3 dB (com 1 MHz) |
66,3 dB (com 4 MHz) | |
61,8 dB (com 8 MHz) | |
60,3 dB (com 10 MHz) | |
57,2 dB (com 16 MHz) | |
55,8 dB (com 20 MHz) | |
54,3 dB (com 25 MHz) | |
52,8 dB (com 31,25 MHz) | |
48,4 dB (com 62,5 MHz) | |
45,3 dB (com 100 MHz) | |
40,8 dB (com 200 MHz) | |
39,3 dB (com 250 MHz) | |
38,1 dB (com 300 MHz) | |
36,3 dB (com 400 MHz) | |
34,8 dB (com 500 MHz) | |
Atenuação de diafonia próxima com soma de potência (PSNEXT) | 72,3 dB (com 1 MHz) |
63,3 dB (com 4 MHz) | |
58,8 dB (com 8 MHz) | |
57,3 dB (com 10 MHz) | |
54,2 dB (com 16 MHz) | |
52,8 dB (com 20 MHz) | |
51,3 dB (com 25 MHz) | |
49,9 dB (com 31,25 MHz) | |
45,4 dB (com 62,5 MHz) | |
42,3 dB (com 100 MHz) | |
37,8 dB (com 200 MHz) | |
36,3 dB (com 250 MHz) | |
35,1 dB (com 300 MHz) | |
33,3 dB (com 400 MHz) | |
31,8 dB (com 500 MHz) | |
Atenuação | 3,1 dB (com 1 MHz) |
5,7 dB (com 4 MHz) | |
8 dB (com 8 MHz) | |
8,9 dB (com 10 MHz) | |
11,2 dB (com 16 MHz) | |
12,6 dB (com 20 MHz) | |
14,1 dB (com 25 MHz) | |
15,8 dB (com 31,25 MHz) | |
22,5 dB (com 62,5 MHz) | |
28,7 dB (com 100 MHz) | |
41,4 dB (com 200 MHz) | |
46,6 dB (com 250 MHz) | |
51,4 dB (com 300 MHz) | |
60,1 dB (com 400 MHz) | |
67,9 dB (com 500 MHz) | |
Atenuação do fluxo de retorno (RL) | 20 dB (com 1 MHz) |
23 dB (com 4 MHz) | |
24,5 dB (com 8 MHz) | |
25 dB (com 10 MHz) | |
25 dB (com 16 MHz) | |
25 dB (com 20 MHz) | |
24,2 dB (com 25 MHz) | |
23,3 dB (com 31,25 MHz) | |
20,7 dB (com 62,5 MHz) | |
19 dB (com 100 MHz) | |
16,4 dB (com 200 MHz) | |
15,6 dB (com 250 MHz) | |
15,6 dB (com 300 MHz) | |
15,6 dB (com 400 MHz) | |
15,6 dB (com 500 MHz) | |
Tempo de processamento de sinal | 5,13 ns/m |
Atenuação de proteção | ≥ 80 dB (com 30 ... 100 MHz) |
Tensão nominal da linha | ≤ 100 V |
Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min) |
Tensão de teste condutor/blindagem | 700 V (50 Hz, 1 min) |
Anti-inflamabilidade | conforme 60332-1-2 |
Ausência de halogênio | conforme IEC 60754-1 |
Resistência ao óleo | conforme DIN EN 60811-2-1 |
Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
-20 °C ... 80 °C (Cabo, disposição móvel) | |
Temperatura ambiente (instalação) | -20 °C ... 80 °C |
Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
