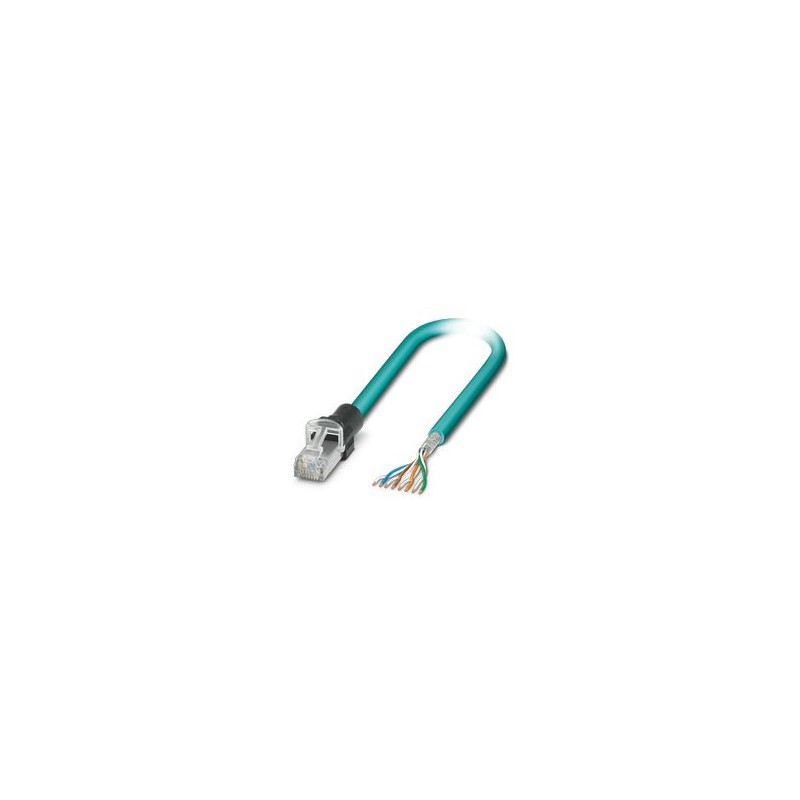

NBC-R4ACS/8,0-94F/OE 1500353 PHOENIX CONTACT Cabo de rede, RJ45/IP20 reto, comprimento do cabo: 8 m, número .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NBC-R4ACS/8,0-94F/OE 1500353 PHOENIX CONTACT Cabo de rede, RJ45/IP20 reto, comprimento do cabo: 8 m, número ..

NBC-R4ACS/8,0-94F/OE

1500353

PHOENIX_CONTACT

Produto sob demanda, sem reembolso.

Cabo de rede, RJ45/IP20 reto, comprimento do cabo: 8 m, número de postes: 8, 10 GBit/s, CAT6Para, seção de conexão: AWG 26-26, Ethernet, 4x2xAWG26/7; S/FTP, azul aquático RAL 5021

Patch cable, classificação de proteção: IP20, comprimento do cabo: 8 m, número de polos: 8, 10 GBit/s, CAT6A, material: PP, tipo de conexão: Conexão Pierce, seção de conexão: AWG 26- 26, saída do cabo: reto, Ethernet

Patch cable, degree of protection: IP20, cable length: 8 m, number of positions: 8, 10 Gbps, CAT6A, material: PP, connection method: Pierce connection, connection cross section: AWG 26- 26, cable outlet: straight, Ethernet

Mais detalhes


Sensores > Cabo do sensor-atuador pré-fabricado

Conexão de dispositivos de campo

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $96.12
Preço unitário: $96.12
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Sensor typeEthernet
Number of positions8
Shieldedyes
Cable outletstraight
Insulation characteristics
Overvoltage categoryI
Degree of pollution2
Signaling
Status displayno
Electrical properties
Rated current1.5 A
Insulation resistance> 1 TΩ
Contact resistance< 20 mΩ
Transmission characteristics (category)CAT6A
Transmission speed10 Gbps
Mechanical properties
Mechanical data
Insertion force per signal contact50.00 N
Extraction force per signal contact30 N
Material specifications
Flammability rating according to UL 94V2
Contact materialCuSn6
Contact surface materialNi/Au
Contact carrier materialPC
Housing materialPP
Outer sheath, materialPUR
Conductor materialCopper, bare
Dimensions
Width13.8 mm
Height14.8 mm
Length44.2 mm
Connection data
Connection technology
Connection methodPierce connection
Conductor connection
Connection methodPierce connection
Connector
Connection 1
TypePlug straight RJ45
Shieldedyes
Handle colorblack
Insertion/withdrawal cycles≥ 750
Degree of protectionIP20
Connection 2
Typefree cable end
Cable/line
Cable length8.00 m
Ethernet 10 Gbit [94F]
Desenho cotadotfalhqgvlu.jpg
Shieldedyes
UL AWM Style20963 (80°C/30 V)
Cable weight42 kg/km
Cable typeEthernet 10 Gbit
Short symbol02YSC11Y
Cable type (abbreviation)94F
Signal type/categoryEthernet CAT6A, 10 Gbps
Cable structure4x2xAWG26/7; S/FTP
External cable diameter6.4 mm ±0.2 mm
Outer sheath, materialPUR
External sheath, colorwater blue RAL 5021
Thickness, outer sheath0.65 mm
Conductor materialBare Cu litz wires
Conductor structure signal line7x 0.16 mm
AWG signal line26
Conductor cross section4x 2x 0.14 mm²
Material wire insulationFoamed PE
Wire diameter incl. insulation1.04 mm
Single wire, colorwhite/blue-blue, white/orange-orange, white/green-green, white/brown-brown
Twisted pairs2 cores to the pair
Type of pair shieldingAluminum-lined foil
Overall twist4 pairs for core
ShieldingTinned copper braided shield
Optical shield covering70 %
Nominal voltage, cable≤ 100 V
Test voltage Core/Core700 V (50 Hz, 1 min.)
Test voltage Core/Shield700 V (50 Hz, 1 min.)
Cable insulation resistance≥ 500 MΩ*km
Wave impedance100 Ω ±5 Ω (at 100 MHz)
Loop resistance≤ 290.00 Ω/km
Cable capacity47 nF/km
Signal runtime5.13 ns/m
Tensile strength≤ 100 N
Minimum bending radius, fixed installation4 x D
Minimum bending radius, flexible installation8 x D
Damping3.1 dB (with 1 MHz)
5.7 dB (at 4 МHz)
8 dB (at 8 МHz)
8.9 dB (at 10 MHz)
11.2 dB (at 16 MHz)
12.6 dB (at 20 МHz)
14.1 dB (at 25 MHz)
15.8 dB (at 31.25 МHz)
22.5 dB (at 62.5 МHz)
28.7 dB (at 100 MHz)
41.4 dB (at 200 MHz)
46.6 dB (at 250 MHz)
51.4 dB (at 300 MHz)
60.1 dB (at 400 MHz)
67.9 dB (at 500 MHz)
Near end crosstalk attenuation (NEXT)75.3 dB (with 1 MHz)
66.3 dB (at 4 МHz)
61.8 dB (at 8 МHz)
60.3 dB (at 10 MHz)
57.2 dB (at 16 MHz)
55.8 dB (at 20 МHz)
54.3 dB (at 25 MHz)
52.8 dB (at 31.25 МHz)
48.4 dB (at 62.5 МHz)
45.3 dB (at 100 MHz)
40.8 dB (at 200 MHz)
39.3 dB (at 250 MHz)
38.1 dB (at 300 MHz)
38.1 dB (at 400 MHz)
38.1 dB (at 500 MHz)
Power-summated near end crosstalk attenuation (PSNEXT)72.3 dB (with 1 MHz)
63.3 dB (at 4 МHz)
58.8 dB (at 8 МHz)
57.3 dB (at 10 MHz)
54.2 dB (at 16 MHz)
52.8 dB (at 20 МHz)
51.3 dB (at 25 MHz)
49.9 dB (at 31.25 МHz)
45.4 dB (at 62.5 МHz)
42.3 dB (at 100 MHz)
37.8 dB (at 200 MHz)
36.3 dB (at 250 MHz)
35.1 dB (at 300 MHz)
33.3 dB (at 400 MHz)
31.8 dB (at 500 MHz)
Return attenuation (RL)20 dB (with 1 MHz)
23 dB (at 4 МHz)
24.5 dB (at 8 МHz)
25 dB (at 10 MHz)
25 dB (at 16 MHz)
25 dB (at 20 МHz)
24.2 dB (at 25 MHz)
23.3 dB (at 31.25 МHz)
20.7 dB (at 62.5 МHz)
19 dB (at 100 MHz)
16.4 dB (at 200 MHz)
15.6 dB (at 250 MHz)
15.6 dB (at 300 MHz)
15.6 dB (at 400 MHz)
15.6 dB (at 500 MHz)
Shield attenuation≥ 80 dB (at 30 ... 100 MHz)
Halogen-freeaccording to IEC 60754-1
Resistance to oilin accordance with DIN EN 60811-2-1
Flame resistanceaccording to IEC 60332-1-2
Ambient temperature (operation)-20 °C ... 80 °C (Cable, flexible installation)
-40 °C ... 80 °C (cable, fixed installation)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-40 °C ... 85 °C (RJ45 connector)
Ambient temperature (storage/transport)-40 °C ... 85 °C (RJ45 connector)
Standards and regulations
Standards/specificationsIEC 60603-7

ETIM for 1500353 Sensores (EC001855)
Característica Valor
Número de polos (EF001391) 8
Tipo de conexão elétrica, do lado do campo (EF005525) Outro
Posicionamento da alimentação do cabo, do lado do campo (EF005928) Outro
Tipo de conexão elétrica, do lado da caixa (EF005524) Outro
Tipo de contato do lado da caixa (EF008386) Macho (ficha)
Posicionamento da alimentação do cabo, do lado da caixa (EF005927) Direito
Comprimento do cabo (EF000536) 8 m
Material do revestimento do cabo (EF004136) Outro
Livre de halogéneo (EF000025) Não
Cor da bainha do cabo (EF008249) Outro
Com indicação LED (EF005950) Não
Blindado (EF000881) Sim
Vulcanizar (EF004115) Não
Material de contato do corpo base (EF008248) Outro
Material da superfície de contato (EF004020) Outro
Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) -40 °C
Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) -20 °C
Grau de proteção (IP) (EF005474) Outro
