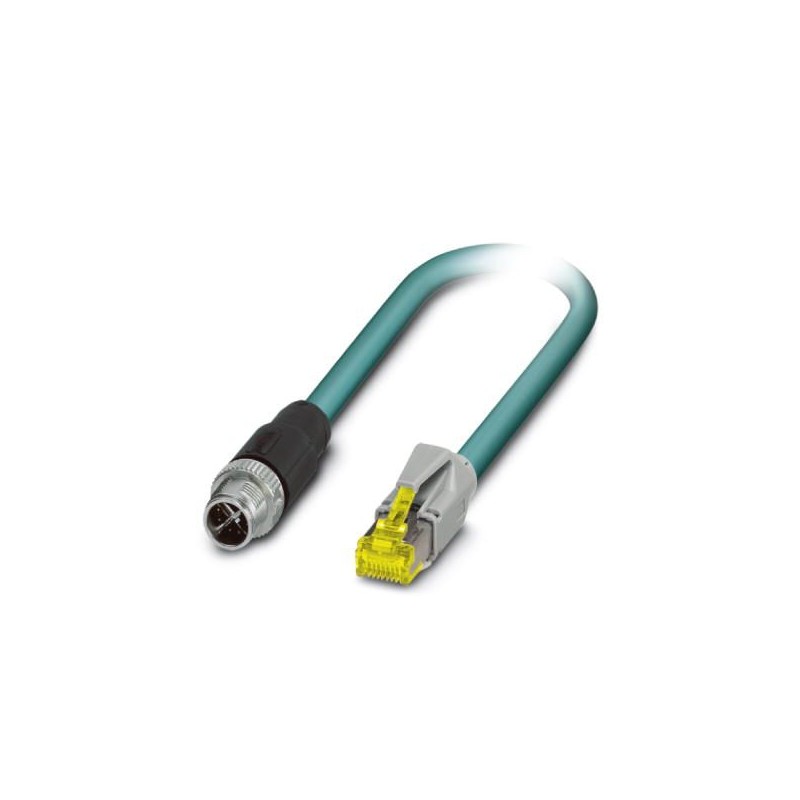

NBC-M12MSX/ 0,3-94F/R4AC 1002933 PHOENIX CONTACT Cabo de rede
NBC-M12MSX/ 0,3-94F/R4AC
1002933
PHOENIX_CONTACT
25
Produto sob demanda, sem reembolso.
Cabo de rede
Cabo de rede, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8 polos sem halogênio, blindado (Advanced Shielding Technology), conector reto M12, codificação: X / IP67, um conector reto RJ45 / IP20, comprimento do cabo: 0,3 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1002933 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 25 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626465395 |
| Peso por unidade (exclusive embalagem) | 45,500 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP65 (Conector M12) |
|---|---|
| IP67 (Conector M12) | |
| IP20 (Conectores de encaixe RJ45) | |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector M12) |
| -20 °C ... 70 °C (Conectores de encaixe RJ45) |
Dados Gerais
| Corrente nominal a 40 °C | 0,5 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 8 |
| Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
| CC-Link IE CAT6A, 10 GBit/s | |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-109 |
| Material de contato | CuSn |
| Material suporte do contato | PP |
| Material superfície de contato | Ni/Au |
| Material caixa | Plástico |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 8 |
| Cor | preto |
| Material (componentes) | Ni/Au (Superfície de contato) |
| PP (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Resistência de isolação | ≥ 100 MΩ |
Linha
| Tipo de cabo | Ethernet 10 GBit |
|---|---|
| Tipo de cabo (código) | 94F |
| Estilo UL AWM | 20963 (80 °C / 30 V) |
| Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
| Instalação do cabo | 4x2xAWG26/7; S/FTP |
| Bitola do condutor | 4x 2x 0,14 mm² |
| Linha de sinal AWG | 26 |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 1,04 mm |
| Cores de condutor | branco/azul-azul, branco/laranja-laranja, branco/verde-verde, branco/marrom-marrom |
| Par trançado | 2 condutores para o par |
| Tipo de blindagem dupla | Película revestida de alumínio |
| Trançado total | 4 pares para alma |
| Blindagem | condutores de cobre galvanizados |
| Cobertura visual da blindagem | 70 % |
| Revestimento externo, cor | azul anil RAL 5021 |
| Espessura da parede Revestimento exterior | 0,65 mm |
| Diâmetro externo do cabo D | 6,4 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Resistência à tração GRP | ≤ 100 N |
| Peso do cabo | 42 kg/km |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PE injetado |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 290,00 Ω/km |
| Capacidade do cabo | 47 nF/km |
| Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 75,3 dB (com 1 MHz) |
| 66,3 dB (com 4 MHz) | |
| 61,8 dB (com 8 MHz) | |
| 60,3 dB (com 10 MHz) | |
| 57,2 dB (com 16 MHz) | |
| 55,8 dB (com 20 MHz) | |
| 54,3 dB (com 25 MHz) | |
| 52,8 dB (com 31,25 MHz) | |
| 48,4 dB (com 62,5 MHz) | |
| 45,3 dB (com 100 MHz) | |
| 40,8 dB (com 200 MHz) | |
| 39,3 dB (com 250 MHz) | |
| 38,1 dB (com 300 MHz) | |
| 36,3 dB (com 400 MHz) | |
| 34,8 dB (com 500 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 72,3 dB (com 1 MHz) |
| 63,3 dB (com 4 MHz) | |
| 58,8 dB (com 8 MHz) | |
| 57,3 dB (com 10 MHz) | |
| 54,2 dB (com 16 MHz) | |
| 52,8 dB (com 20 MHz) | |
| 51,3 dB (com 25 MHz) | |
| 49,9 dB (com 31,25 MHz) | |
| 45,4 dB (com 62,5 MHz) | |
| 42,3 dB (com 100 MHz) | |
| 37,8 dB (com 200 MHz) | |
| 36,3 dB (com 250 MHz) | |
| 35,1 dB (com 300 MHz) | |
| 33,3 dB (com 400 MHz) | |
| 31,8 dB (com 500 MHz) | |
| Atenuação | 3,1 dB (com 1 MHz) |
| 5,7 dB (com 4 MHz) | |
| 8 dB (com 8 MHz) | |
| 8,9 dB (com 10 MHz) | |
| 11,2 dB (com 16 MHz) | |
| 12,6 dB (com 20 MHz) | |
| 14,1 dB (com 25 MHz) | |
| 15,8 dB (com 31,25 MHz) | |
| 22,5 dB (com 62,5 MHz) | |
| 28,7 dB (com 100 MHz) | |
| 41,4 dB (com 200 MHz) | |
| 46,6 dB (com 250 MHz) | |
| 51,4 dB (com 300 MHz) | |
| 60,1 dB (com 400 MHz) | |
| 67,9 dB (com 500 MHz) | |
| Atenuação do fluxo de retorno (RL) | 20 dB (com 1 MHz) |
| 23 dB (com 4 MHz) | |
| 24,5 dB (com 8 MHz) | |
| 25 dB (com 10 MHz) | |
| 25 dB (com 16 MHz) | |
| 25 dB (com 20 MHz) | |
| 24,2 dB (com 25 MHz) | |
| 23,3 dB (com 31,25 MHz) | |
| 20,7 dB (com 62,5 MHz) | |
| 19 dB (com 100 MHz) | |
| 16,4 dB (com 200 MHz) | |
| 15,6 dB (com 250 MHz) | |
| 15,6 dB (com 300 MHz) | |
| 15,6 dB (com 400 MHz) | |
| 15,6 dB (com 500 MHz) | |
| Tempo de processamento de sinal | 5,13 ns/m |
| Atenuação de proteção | ≥ 80 dB (com 30 ... 100 MHz) |
| Tensão nominal da linha | ≤ 100 V |
| Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 700 V (50 Hz, 1 min) |
| Anti-inflamabilidade | conforme 60332-1-2 |
| Ausência de halogênio | conforme IEC 60754-1 |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -20 °C ... 80 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 0.3 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -20 °C |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
