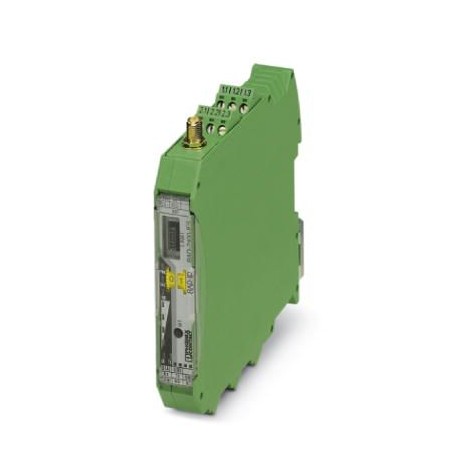

RAD-2400-IFS-JP 2702863 PHOENIX CONTACT Módulo de rádio
RAD-2400-IFS-JP
2702863
PHOENIX_CONTACT
Módulo de rádio
Radioline: transceptor de rádio de 2,4 GHz com interface RS-232/485, expansível com módulos de E/S, conexão de antena RSMA (fêmea), redes ponto-a-ponto, estrela e malha de até 250 estações, alcance de até 5 km (com boa visibilidade), uso no Japão
Material de instalação de redes de telecomunicações DNT / FNT > Ponto de acesso WLAN
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702863 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 457 (C-6-2017) |
| GTIN | 4055626369853 |
| Peso por unidade (exclusive embalagem) | 197,500 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição comercial | Os produtos são oferecidos exclusivamente para exportação para fora do Espaço Econômico Europeu. |
|---|
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (>55°C Derating) |
| -40 °F ... 158 °F (>131 °F redução de carga) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidade do ar admissível (funcionamento) | 20 % ... 85 % |
| Umidade do ar admissível (armazenamento/transporte) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Geral
| Modo operacional | Dados E/S (Ajuste de fábrica, configuração mediante a roda serrilhada) |
|---|---|
| Dados seriais (Ativação e configuração mediante o software PSI-CONF) | |
| Modo PLC/Modbus RTU (Ativação e configuração mediante o software PSI-CONF) | |
| Modo dual PLC/Modbus RTU (Ativação e configuração mediante o software PSI-CONF) | |
| Categoria de sobretensão | II |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Grau de impurezas | 2 |
| Material caixa | PA 6.6-FR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| MTTF | 778 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 358 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| 142 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 100% (7 dias/semana, 24 h/dia)) |
Alimentação
| Faixa de tensão de alimentação | 19,2 V DC ... 30,5 V DC |
|---|---|
| Máximo consumo de energia | ≤ 65 mA (a 24 V DC, a 25 °C, stand alone) |
| ≤ 6 A (com 24 V DC, em caso de conector de bus para trilho de fixação DIN em plena carga) | |
| Proteção contra surtos de transientes | Sim |
Interface de rádio
| Conexão de antena | RSMA (fêmea) |
|---|---|
| Sentido | bidirecional |
| Frequência | 2400 MHz |
| Faixa de frequência | 2,4002 GHz ... 2,4785 GHz |
| Número de grupos de canal | 8 |
| Número de canal por grupo | 55 |
| Distância entre canais | 1,3 MHz |
| Índice de dados | 16 kBit/s (ajustável) |
| 125 kBit/s (Ajuste de fábrica, ajustável) | |
| 250 kBit/s (ajustável) | |
| Sensibilidade de recepção | -106 dBm (16 kbps) |
| -96 dBm (125 kbps) | |
| -93 dBm (250 kbps) | |
| Potência de transmissão mínima | 0 dBm |
| Potência de transmissão máxima | ≤ 20 dBm |
| Alcance | ± 5 km (O alcance pode ficar claramente acima ou abaixo do limite e depende do ambiente, da tecnologia de antenas e do produto aplicado) |
| Segurança | Codificação de dados de 128-Bit |
Interface serial
| Interface 1 | RS-232 |
|---|---|
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Tecnologia de conexão | 3 condutores |
| Comprimento de transmissão | ≤ 15 m |
| Índice de transmissão | 300 Bit/s |
| 600 Bit/s | |
| 1,2 kBit/s | |
| 2,4 kBit/s | |
| 4,8 kBit/s | |
| 9,6 kBit/s | |
| 19,2 kBit/s | |
| 38,4 kBit/s | |
| 57,6 kBit/s | |
| 93,75 kBit/s | |
| 115,2 kBit/s | |
| Interface 2 | RS-485 |
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Tecnologia de conexão | 2 condutores |
| Comprimento de transmissão | ≤ 1200 m |
| Resistor de terminação | 390 Ω (comutável via chaves DIP) |
| 150 Ω (comutável via chaves DIP) | |
| 390 Ω (comutável via chaves DIP) | |
| Índice de transmissão | 300 Bit/s |
| 600 Bit/s | |
| 1,2 kBit/s | |
| 2,4 kBit/s | |
| 4,8 kBit/s | |
| 9,6 kBit/s | |
| 19,2 kBit/s | |
| 38,4 kBit/s | |
| 57,6 kBit/s | |
| 93,75 kBit/s | |
| 115,2 kBit/s | |
| 187,5 kBit/s | |
| Interface 3 | Interface de configuração |
| Tipo de conexão | S-Port (soquete) |
Limites do sistema
| Denominação | Módulo de rádio |
|---|---|
| Quantidade de participantes assessorados | ≤ 250 (Endereçamento via software PSI-CONF) |
| ≤ 99 (Endereçamento via roda dentada) | |
| Quantidade de módulos de expansão possíveis | ≤ 32 (por módulo de rádio) |
| Denominação | Rede sem fio |
| Modo de dados E/S | ≤ 99 (Módulos de expansão E/S por rede sem fio, interfaces seriais desativadas) |
| Modo de dados serial | 0 (nenhuns módulos de expansão E/S disponíveis) |
| Modo PLC/Modbus RTU | ≤ 99 (Módulos de expansão E/S por rede sem fio, acesso a módulos de expansão mediante protocolo Modbus RTU) |
Saída de relé RF-Link
| Quantidade de saídas | 1 |
|---|---|
| Versão do contato | Inversor |
| Material de contato | PdRu, folheado a ouro |
| Tensão de comutação máxima | 30 V AC/DC |
| 60 V DC | |
| Corrente de comutação máxima | 500 mA (30 V AC/DC) |
| Vida útil elétrica | 5x 105ciclos de comutação com 0,5 A a 30 V DC |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Torque de aperto | 0,6 Nm |
| Rosca | M3 |
Indicação de estado
| Indicação de estado | LED verde (tensão de alimentação, PWR) |
|---|---|
| LED verde (comunicação Bus, DAT) | |
| LED vemelho (erro periférico, ERR) | |
| LED 3 x verde, 1 x amarelo (gráfico de barras LED da qualidade de recepção, RSSI) | |
| LED verde (dados de recepção, RX) | |
| LED verde (dados de transmissão, TX) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretiva RED 2014/53/UE |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Descrição da interface | Trusted Wireless |
| Distância entre canais | 1,3 MHz |
| Segurança | Codificação de dados de 128-Bit |
| Choque | 16g, 11 ms |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
| Certificação MIC | Japan MIC (RF) ID:202-LSE100 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 10.0.119179290eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242208eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
| Característica | Valor |
|---|---|
| Protocolo de rádio (EF001007) | Outro |
| Cor (EF000007) | Outro |
| Largura (EF000008) | 17.6 mm |
| Altura (EF000040) | 116.3078 mm |
| Profundidade (EF000049) | 113.6 mm |
| Grau de proteção (IP) (EF005474) | IP20 |
| Adequado para montagem de 19 polegadas (EF003555) | Não |
| Adequado para aplicação em tetos (EF021180) | Não |
| Encastrado (EF003454) | Não |
| Adequado para montagem em calha DIN (calha superior) (EF007250) | Sim |
| Fixação de poste (EF009582) | Não |
| Instalação à face (EF007517) | Não |
| Adequado para aplicação em paredes (EF000664) | Não |
