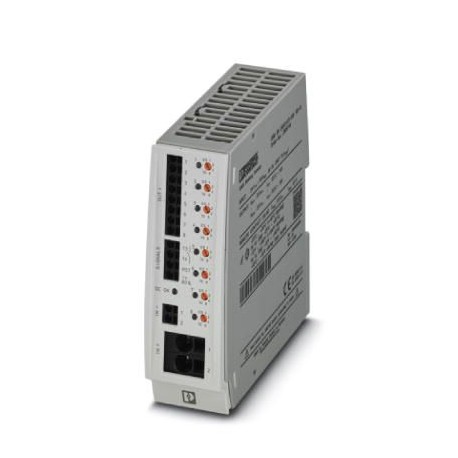

CBM E8 24DC/0.5-10A NO-R 2905744 PHOENIX CONTACT Disjuntor de proteção de equipamentos eletrônico
CBM E8 24DC/0.5-10A NO-R
2905744
PHOENIX_CONTACT
Disjuntor de proteção de equipamentos eletrônico
Chave de proteção de equipamentos eletrônicos multicanal com limitação de corrente ativa para proteger oito consumidores em 24 V DC em caso de sobrecarga e curto-circuito. Com assistência para corrente nominal e bloqueio eletrônico das correntes nominais definidas. Para instalação em trilhos DIN.
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905744 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 314 (C-4-2017) |
| GTIN | 4046356992367 |
| Peso por unidade (exclusive embalagem) | 325,000 GRM |
| Número do imposto alfandegário | 85362010 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (Partida a -40 °C aprovada para este tipo) |
|---|---|
| -25 °C ... 65 °C (com UL 2367) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Teste de umidade | 240 h, 95 % RH, 40 °C |
| Altitude | ≤ 6000 m (amsl (acima do nível do mar)) |
| Impactos (Operação) | 30g (IEC 60068-2-27, Teste Ea) |
| Vibração (funcionamento) | 5 Hz ... 24,9 Hz (Amplitude ±1,6 mm; conforme IEC 60068-2-6, teste Fc) |
| 24,9 Hz … 150 Hz (Aceleração 4g; conforme IEC 60068-2-6, teste Fc com verificação adicional da frequência de ressonância conforme DNV GL) | |
| Grau de proteção | IP20 |
Geral
| Classe de inflamabilidade conforme UL 94 | V-0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza claro RAL 7035 |
| Número de pólos | 8 |
| Classe de proteção | III |
| Formato | Módulo sobre trilho inteiriço |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Tensão de teste | 0,5 kV |
| Tensão operacional | 18 V DC ... 30 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal IN | máx. 80 A DC (com alimentação dupla IN+ com no mín. 2 x 6 mm²) |
| máx. 70 A DC (com UL 2367) | |
| 0,5 / 1 / 2 / 4 / 6 / 10 A DC (ajustável para cada canal de saída) | |
| Tolerância de medição I | típ. 40 % (0,5 A ... 1 A) |
| típ. 10 % (2 - 10 A) | |
| Resistência de feedback | máx. 35 V DC |
| Elemento Fail-Safe | 15 A DC (por canal de saída) |
| Limite de corrente ativo | típ. 2,0 x IN(0,5 - 1 A) |
| típ. 1,5 x IN(2 - 10 A) | |
| Eficiência | > 99 % |
| Corrente de repouso I0 | típ. 50 mA |
| Potência de dissipação | 1,2 W (Em estado ocioso) |
| 17,2 W (Na operação nominal) | |
| Tempo de inicialização do módulo | 3,3 s |
| Tempo de espera após o desligamento de um canal | 10 s (sobrecarga/Curto-circuito) |
| Redução da temperatura | 40 A DC (a 70 °C (65 °C com UL 2367)) |
| 50 A DC (a 60 °C) | |
| 60 A DC (a 50 °C) | |
| 70 A DC (a 40 °C) | |
| 80 A DC (a 40 °C) | |
| 70 A DC (a 40 °C com UL 2367) | |
| Tipo de disparo | E (eletrônico) |
| Fusível necessário | não necessário, elemento Fail-Safe integrado |
| Resistência dielétrica | máx. 30 V DC (Circuito de carga) |
| MTBF (IEC 61709, SN 29500) | 1304293 h (a 25 °C) |
| 858501 h (a 40 °C) | |
| 440048 h (com 60 °C) | |
| Tempo de desligamento do circuito de carga | 0,02 s (> 1,3 x IN) |
| 30 s (1,1 ... 1,3 x IN) | |
| Desligamento de subtensão do circuito de carga | ≤ 17,8 V DC (ativo) |
| ≥ 19 V DC (inativo) | |
| Desligamento de sobretensão do circuito de carga | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (inativo) | |
| Circuito de carga capacitiva máx. | 75000 µF (por canal com 24 V DC) |
| Tensão de saída da saída de estado | 24 V DC |
| Corrente de saída da saída de estado | máx. 20 mA (com I > 80 % no mín. um canal) |
| Tensão de entrada da entrada de reset | 7 V DC ... 30 V DC (Reset com flanco descendente) |
| Consumo de corrente da entrada de reset | típ. 0,4 mA (com 24 V DC) |
Contato de sinalização remoto
| Denominação conexão | Circuito de sinalização remota |
|---|---|
| Função de comutação | Elemento de contato |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 1,5 mm² ... 0,25 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Tensão operacional DC | 0 V DC ... 30 V DC |
| Corrente operacional DC | 1 mA DC ... 100 mA DC |
Sinalização
| Canal LED desligado | desligado (Canal desligado) |
|---|---|
| Canal LED verde | acende (Canal ligado) |
| piscando (Canal desligado, modo de programação ativo) | |
| Canal LED amarelo | acende (Canal ligado, grau de utilização do canal > 80 %) |
| Canal LED amarelo/verde | piscando (Canal ligado, assistente de corrente nominal ativo) |
| Canal LED vermelho | acende (Canal desligado, sobretensão ou subtensão ativa) |
| acende temporariamente (Canal desligado, fase de resfriamento de 10 s, comutação por curto circuito ou sobrecarga) | |
| piscando (Canal desligado, pronto para religação, disparo por curto-circuito e sobrecarga) | |
| Canal LED vermelho/amarelo | piscando (Canal ligado, modo de sobrecarga, carga aprox. 110 ... 130 %, desconexão após 30 s) |
| Canal LED vermelho/verde | piscando (Canal desligado, modo de programação ativo, ajuste da corrente após disparo por curto-circuito e sobrecarga) |
| DC OK LED desligado | desligado (Sem tensão de alimentação) |
| DC OK LED verde | acende (Tensão operacional na faixa nominal 18 ... 30 V) |
| DC OK LED amarelo | acende (Subtensão ativa, tensão ≤ 17,8 V, canais ativos desligados e os LEDs de canal acendem-se a vermelho) |
| piscando (Desligamento de subtensão inativo, o equipamento encontra-se em desligamento de subtensão) | |
| DC OK LED vermelho | acende (Desligamento de sobretensão ativa, tensão ≤ 30,5 V, canais desligados e os LEDs de canal acendem-se a vermelho) |
| piscando (Desligamento de sobretensão inativa, o equipamento encontra-se em desligamento de sobretensão) |
Dados de conexão
| Denominação conexão | Circuito de corrente principal IN+ |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 18 mm |
| Bitola do condutor, fixa | 0,75 mm² ... 16 mm² |
| Bitola do condutor AWG | 20 ... 4 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,75 mm² ... 10 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,75 mm² ... 16 mm² |
| Denominação conexão | Circuito de corrente principal IN- |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Denominação conexão | Circuito de corrente principal OUT |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
Normas e disposições
| Normas/disposições | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-11 | |
| EN 60068-2-78 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Largura (EF000008) | 41 mm |
| Altura (EF000040) | 130 mm |
| Profundidade (EF000049) | 121 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 30 V |
| Corrente nominal (EF000001) | 80 A |
| Limitação de corrente ativa x IN (EF011922) | 1.5 |
| Tipo de fusível (EF011923) | Eletrónico |
| Dispositivo de segurança (EF011924) | 15 A |
| Tempo de inatividade (EF011925) | 0.02 ms |
| Capacidade de carga max. (EF011926) | 0.075 µF |
| Com contato de sinalização remota (EF000422) | Sim |
| Temperatura ambiente durante a operação (EF007515) | -25 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905744-CBM E8 24DC/0.5-10A NO-R | 456 Kbytes |
|
