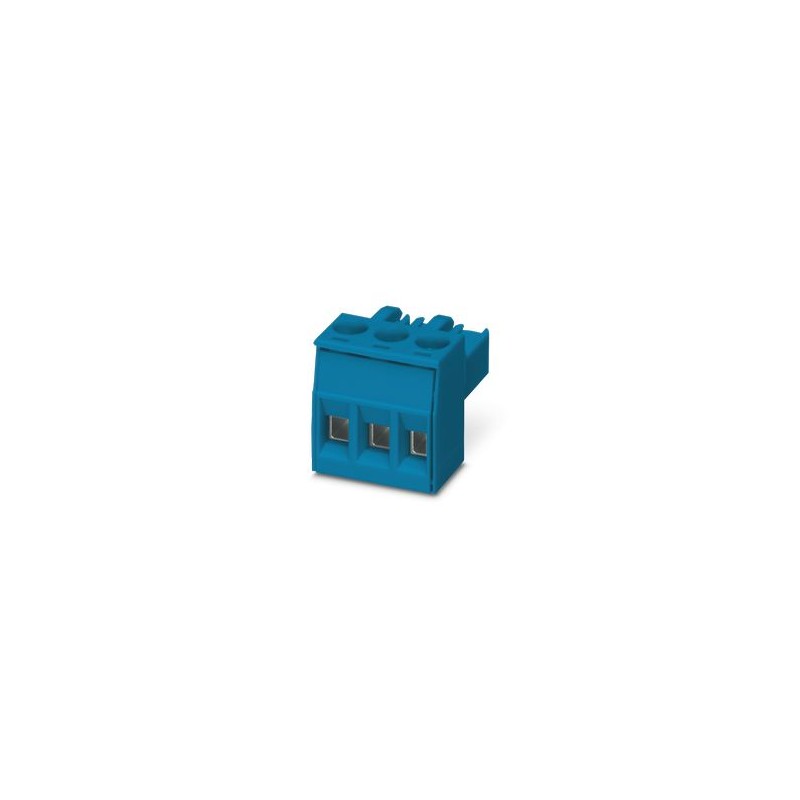

MSTBT 2,5 HC/ 3-STP BU TP:L3 OUT 1451377 PHOENIX CONTACT Conector de placa de circuito impresso
MSTBT 2,5 HC/ 3-STP BU TP:L3 OUT
1451377
PHOENIX_CONTACT
100
Conector de placa de circuito impresso
Conector PCB, seção transversal nominal: 2,5 mm2, cor: azul, corrente nominal: 16 A, tensão nominal (III/2): 320 V, contatos de superfície: Estanho, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 3, família de artigos: MSTBT 2,5 HC/.. -STP, passo: 5 mm, tipo de conexão: Conexão de parafuso com cápsula de tração, direção de conexão driver/placa de circuito impresso: 0°, gancho de fixação: - Gancho de fixação, sistema plug-in: COMBICON MSTB 2.5 HC, travamento: sem, tipo de fixação: sem
Caixas eletrônicas
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Mais informação
▲Dados técnicos
Propriedades do item
| Construção | padrão |
| Linha de Produtos | Conectores COMBICON M |
| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | MSTBT 2,5 HC/.. -STP |
| Número de postes | 3 |
| Passo | 5 mm |
| Número de linhas | 1 |
Propriedades Elétricas
| Corrente nominal In | 16 A |
| Tensão nominal Un | 250 V |
| Grau de poluição | 3 |
| Resistência ao contato | 1,2 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 630 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
Dados de conexão
| Tecnologia de conexão | |
| Construção | padrão |
| Sistema de Conectores | COMBICON MSTB 2,5 HC |
| Seção nominal | 2,5 mm² |
| Tipo de conexão de contato | fêmea |
| Bloqueio | |
| Sistema de travamento | sem |
| Flange de fixação | sem |
| Conectando condutores | |
| Tipo de conexão | Conexão por parafuso com cápsula de tração |
| Driver de direção de conexão/PCB | 0 ° |
| Seção rígida do condutor | 0,2 mm² ... 2,5 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de condutores AWG | 24 ... 12 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 2,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 2,5 mm² |
| 2 condutores com a mesma seção transversal, rígidos | 0,2 mm² ... 1 mm² |
| 2 condutores com a mesma seção transversal, flexíveis | 0,2 mm² ... 1,5 mm² |
| 2 condutores de seção transversal igual, flexíveis com biqueira, sem luva plástica | 0,25 mm² ... 1 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,5 mm² ... 1,5 mm² |
| Macho bitola a x b / Diâmetro | 2,8 mm x 2,0 mm / 2,4 mm |
| Comprimento da casca | 7 mm |
| Torque de aperto | 0,5 Nm ... 0.6 Nm |
Dados Relevantes
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanho de ferro fundido maleável |
| Superfície metálica do ponto terminal (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Azul (5015) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
Dimensões
| Esquema de dimensão |  |
| Passo | 5 mm |
| Largura [w] | 15 mm |
| Altura [h] | 15 mm |
| Comprimento [l] | 18,1 milímetros |
assembléia
| Tipo de conexão | Conexão de parafuso |
anotações
| Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem alimentação de comutação (COC). Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
| Indicação de Segurança | |
| Notas de segurança | AVISO: Os conectores não devem ser conectados ou desconectados sob carga. O não cumprimento e o uso inadequado podem resultar em danos materiais e danos pessoais. |
| • ATENÇÃO: Servir somente produtos em perfeito estado. Os produtos devem ser verificados regularmente quanto a danos. Remova produtos defeituosos imediatamente. Substitua produtos danificados. Não é possível repará-los. | |
| • ATENÇÃO: somente pessoal qualificado e especializado em engenharia elétrica poderá instalar e utilizar o produto, sempre levando em consideração as seguintes indicações de segurança. O pessoal especializado deve estar familiarizado com os fundamentos da engenharia elétrica. Você deve ser capaz de identificar e evitar perigos. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em engenharia elétrica para a instalação e operação. | |
| • O item destina-se como um plugue não encapsulado para montagem em uma carcaça. | |
| • Use conectores totalmente conectados. | |
Ensaios mecânicos
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexível / > 50 N | |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 11 N |
| Alimentação ao desligar por poste aprox. | 7 N |
| Verificação de torque | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 1,2 mΩ |
| Resistência de contato R2 | 1,23 mΩ |
| Ciclos de plugue | 25 |
| Resistência de Isolação Polos Adjacentes | > 21 TΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 1,0 dm3DEBAIXO2em 300 dm3/40 °C/3 ciclos |
| Estresse térmico | 100 °C/168 h |
| Tensão AC suportável | 3,1 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 55 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Testes Elétricos
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 4 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 21 TΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (III/2) | 320 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 1,6 mm |
| Tensão de isolamento de dimensionamento (II/2) | 630 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 3,2 milímetros |
