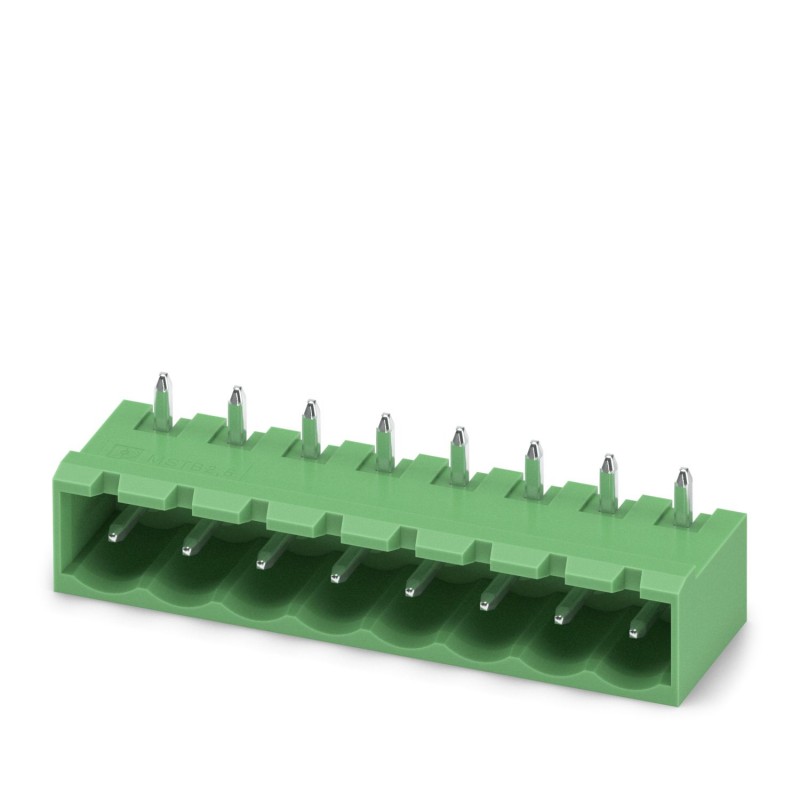

MSTBA 2,5/ 8-GU 1783562 PHOENIX CONTACT Carcaça base placa de circuito impresso, número de pólos: 8 passo: 5..
MSTBA 2,5/ 8-GU
1783562
PHOENIX_CONTACT
1000
Produto sob demanda, sem reembolso.
Carcaça base placa de circuito impresso, número de pólos: 8 passo: 5 mm cor: verde
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de linhas: 1, número de polos: 8, família de artigos: MSTBA 2.5/.. -GU, passo: 5 mm, montagem: Solda por onda, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: invertido, travamento: sem, tipo de fixação: sem, tipo de embalagem: em caixa
Base da PCB, seção transversal nominal: 2,5 mm2, cor: verde, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: plugue, número de fileiras: 1, número de polos: 8, série de produtos: MSTBA 2,5/.. • OJ, passo: 5 mm, montagem: solda por onda, arranjo dos pinos: pino linear, comprimento do pino [P]: 3,23 mm, número de pinos de solda por potencial: 1, sistema de plugue: COMBICON MSTB 2.5, orientação dos pinos de inserção: de cabeça para baixo, travamento: nenhum, tipo de fixação: nenhum, tipo de embalagem: embalado
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Soquete básico para placas de circuito impresso |
| Família de produtos | MSTBA 2,5/.. -ZUO |
| Linha de Produtos | Conectores COMBICON M |
| Número de postes | 8 |
| Passo | 5 mm |
| Número de linhas | 1 |
| Design de pinos | Fixação linear |
| Número de pinos de solda por potencial | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 01 |
| Corrente nominal In | 12 A |
| Tensão nominal Un | 320 V |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento de tensão de impulso (III / 3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Dimensionamento da tensão de impulso (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 400 V |
| Dimensionamento da tensão de impulso (II/2) | 4 kV |
| Tipo de montagem | Solda por onda |
| Design de pinos | Fixação linear |
| Informações sobre materiais - contatos | |
| nota | Compatível com WEEE/RoHS, sem materiais roscados de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Acabamento de superfície | Estanhagem galvânica |
| Zona de contato da superfície metálica (camada superficial) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superficial) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Informação do material - caso | |
| Cor (Caixa) | Verde (6021) |
| Material isolante | PBT |
| Grupo de materiais isolantes | IIIa |
| CTI de acordo com IEC 60112 | 225 |
| Classe de combustão de acordo com UL 94 | V0 |
| Nota para a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem fonte de alimentação comutável (COC). Para uso adequado, eles não devem ser ligados ou desligados enquanto ainda estiverem ativos ou sob carga. |
| Desenho dimensionado |  |
| Passo | 5 mm |
| Largura [w] | 42 milímetros |
| Altura [h] | 11,8 milímetros |
| Comprimento [l] | 12 milímetros |
| Altura de instalação | 8,57 milímetros |
| Comprimento da haste de solda [P] | 3,23 milímetros |
| Tamanhos da haste | 1 x 1 milímetro |
| Design de placa de circuito impresso | |
| Diâmetro do furo | 1,4 milímetros |
| Distâncias de vazamento e separação | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiais isolantes | IIIa |
| Resistência a correntes de superfície (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensão nominal de isolamento (III / 3) | 250 V |
| Classificação de tensão de impulso (III/3) | 4 kV |
| Valor livre mínimo - intervalo não homogéneo (III/3) | 3 milímetros |
| Valor mínimo de vazamento (III/3) | 4 milímetros |
| Tensão nominal de isolamento (III / 2) | 320 V |
| Classificação de tensão de impulso (III / 2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (III/2) | 3 milímetros |
| Valor mínimo de vazamento (III/2) | 3,2 milímetros |
| Classificação de tensão de isolamento (II/2) | 400 V |
| Classificação de tensão de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - gama não homogénea (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 4 milímetros |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100°C (dependendo da curva de redução) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (transporte e armazenamento) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Embalagem | Embalado na caixa |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 3.23 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
