> PHOENIX_CONTACT>Conectores PCB>MSTB 2,5 HC/ 3-GF-5,08 CR1,2 1480255 PHOENIX CONTACT Carcaça da base de PCB, secção transversal nominal: 2,5..
Produto anterior Próximo produto

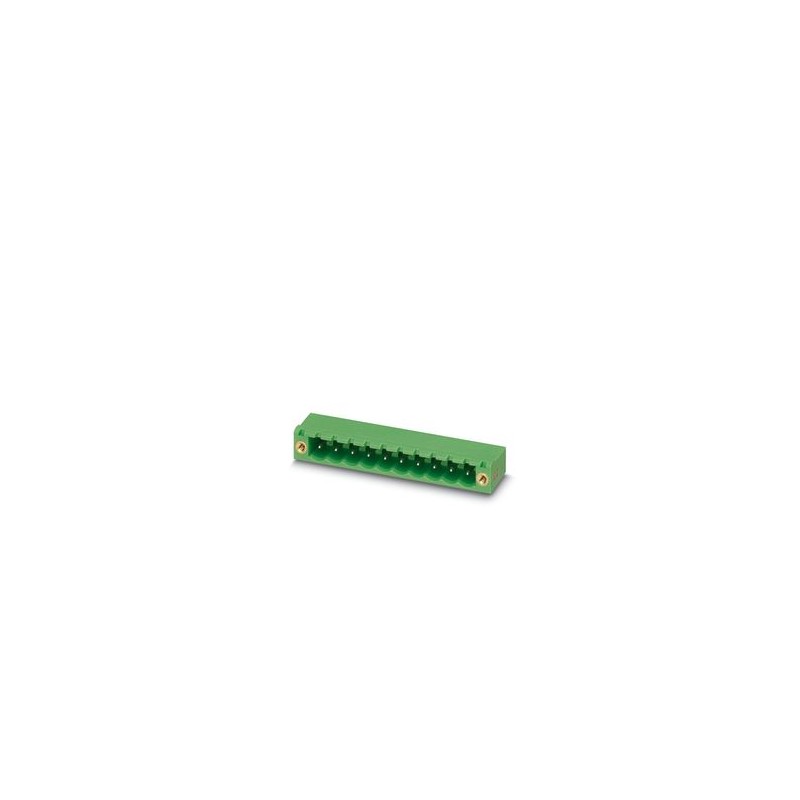

MSTB 2,5 HC/ 3-GF-5,08 CR1,2 1480255 PHOENIX CONTACT Carcaça da base de PCB, secção transversal nominal: 2,5.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MSTB 2,5 HC/ 3-GF-5,08 CR1,2 1480255 PHOENIX CONTACT Carcaça da base de PCB, secção transversal nominal: 2,5..

MSTB 2,5 HC/ 3-GF-5,08 CR1,2

1480255

PHOENIX_CONTACT

1000

Carcaça da base de PCB, secção transversal nominal: 2,5 mm², cor: verde, corrente nominal: 16 A (ver curva de classificação), tensão nominal (III/2): 320 V, contactos de superfície: estanho, tipo de contacto: masculino, número de linhas: 1, número de polos: 3, família de artigos: MSTB 2,5 HC/. -GF, passo: 5,08 mm, montagem: Solda por onda, arranjo de pinos: arranjo linear de pinos, comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, sistema plug-in: COMBICON MSTB 2.5 HC, orientação facial do plug-in: padrão, travamento: travamento do parafuso, tipo de fixação: fixação aérea (rosca), tipo de embalagem: in a box

PCB headers, nominal cross section: 2.5 mm2, color: green, nominal current: 16 A (see derating curve), rated voltage (III/2): 320 V, contact surface: Tin, contact connection type: Pin, number of rows: 1, number of positions: 3, product range: MSTB 2,5 HC/..-GF, pitch: 5.08 mm, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.23 mm, number of solder pins per potential: 1, plug-in system: COMBICON MSTB 2,5 HC, Pin connector pattern alignment: Standard, locking: Screw locking mechanism, mounting: Threaded flange, type of packaging: packed in cardboard

Mais detalhes


Conectores PCB

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $2,520.90
Preço unitário: $2.52

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Related products

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors M
Product typePCB headers
Product familyMSTB 2,5 HC/..-GF
Number of positions3
Pitch5.08 mm
Number of rows1
Pin layoutLinear pinning
Solder pins per potential1
Electrical properties
Nominal current IN16 A (see derating curve)
Nominal voltage UN320 V
Degree of pollution3
Contact resistance1 mΩ
Rated voltage (III/3)320 V
Rated surge voltage (III/3)4 kV
Rated voltage (III/2)320 V
Rated surge voltage (III/2)4 kV
Rated voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Flange
Tightening torque0.3 Nm
Attachment on the PCB
Tightening torque0.3 Nm
ScrewSheet metal screw ISO 1481-ST 2,2x6,5 C or ISO 7049-ST 2,2x6,5 C
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1.3 - 3 µm Ni)
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1.3 - 3 µm Ni)
Material data - housing
Color (Housing)green (6021)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Notes
Notes on operationIn accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load.
Dimensions
Dimensional drawingfakawlzclm.jpg
Pitch5.08 mm
Width [w]25.4 mm
Height [h]11.8 mm
Length [l]12 mm
Installed height8.57 mm
Solder pin length [P]3.23 mm
Pin dimensions1 x 1 mm
PCB design
Hole diameter1.4 mm
Mechanical tests
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Contact holder in insert
SpecificationIEC 60512-15-1:2008-05
Contact holder in insert
Requirements >20 N		Test passed
Insertion and withdrawal forces
ResultTest passed
No. of cycles50
Insertion strength per pos. approx.6 N
Withdraw strength per pos. approx.5 N
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions12
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupI
Comparative tracking index (IEC 60112)CTI 600
Rated insulation voltage (III/3)320 V
Rated surge voltage (III/3)4 kV
minimum clearance value - non-homogenous field (III/3)3 mm
minimum creepage distance (III/3)4 mm
Rated insulation voltage (III/2)320 V
Rated surge voltage (III/2)4 kV
minimum clearance value - non-homogenous field (III/2)3 mm
minimum creepage distance (III/2)3 mm
Rated insulation voltage (II/2)630 V
Rated surge voltage (II/2)4 kV
minimum clearance value - non-homogenous field (II/2)3 mm
minimum creepage distance (II/2)3.2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level4.8 kV
Contact resistance R11 mΩ
Contact resistance R21 mΩ
Insertion/withdrawal cycles50
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress100 °C/168  h
Power-frequency withstand voltage2.21 kV
Shocks
SpecificationIEC 60068-2-27:2008-02
Pulse shapeSemi-sinusoidal
Acceleration30g
Shock duration18 ms
Test directionsX-, Y- and Z-axis (pos. and neg.)
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard
