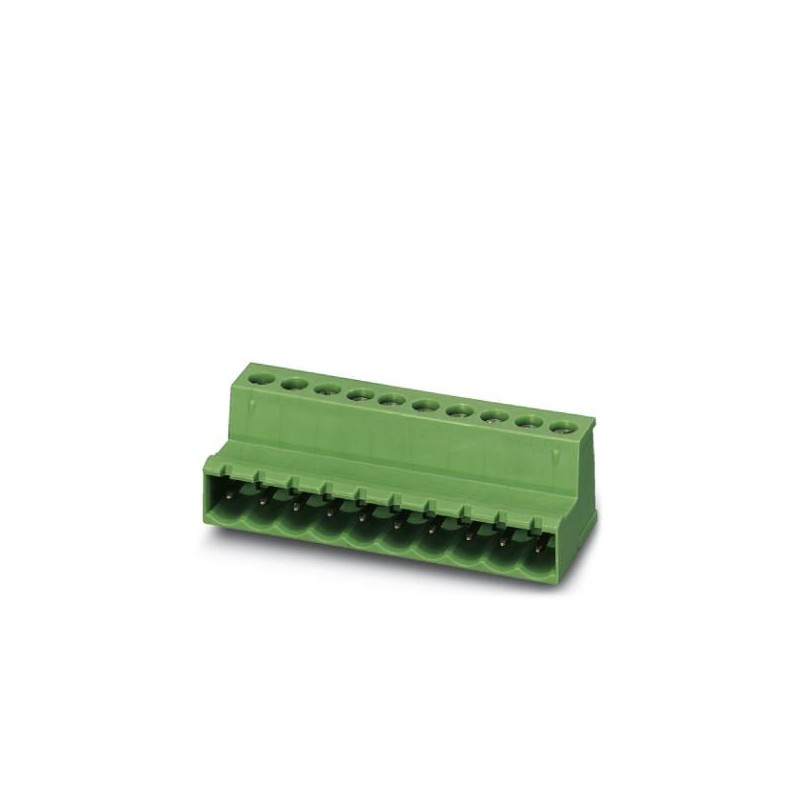

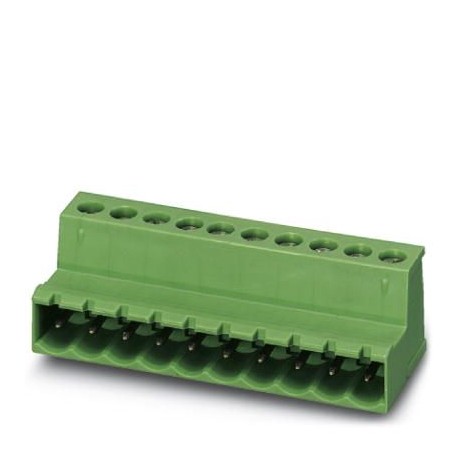

IC 2,5/ 8-ST-5,08 2CR BD:TG-Y1 1745522 PHOENIX CONTACT Conector de placa de circuito impresso
IC 2,5/ 8-ST-5,08 2CR BD:TG-Y1
1745522
PHOENIX_CONTACT
50
Conector de placa de circuito impresso
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, Número de potenciais: 8, Número de linhas: 1, Número de polos por linha: 8, número de conexões: 8, família de artigos: IC 2.5/.. -ST, passo: 5,08 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, condutor de direção de conexão/placa de circuito impresso: 0 °, Stecksystem: CLASSIC COMBICON, Fechadura: sem, tipo de embalagem: caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1745522 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356308953 |
| Peso por unidade (exclusive embalagem) | 12,999 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 19,2 mm |
|---|---|
| Largura [ w ] | 42,14 mm |
| Altura [ h ] | 15 mm |
| Medida do passo | 5,08 mm |
| Medida a | 35,56 mm |
Geral
| Família de produtos | IC 2,5/..-ST |
|---|---|
| Número de pólos | 8 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Grupo de material isolante | I |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 12 A |
| Bitola nominal | 2,5 mm² |
| Corrente de carga máxima | 12 A |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de conexão
| Perfil do condutor rígido mín. | 0,2 mm² |
|---|---|
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 2,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 0,25 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 1,5 mm² |
| AWG conforme UL/CUL mín | 30 |
| AWG conforme UL/CUL máx | 12 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
