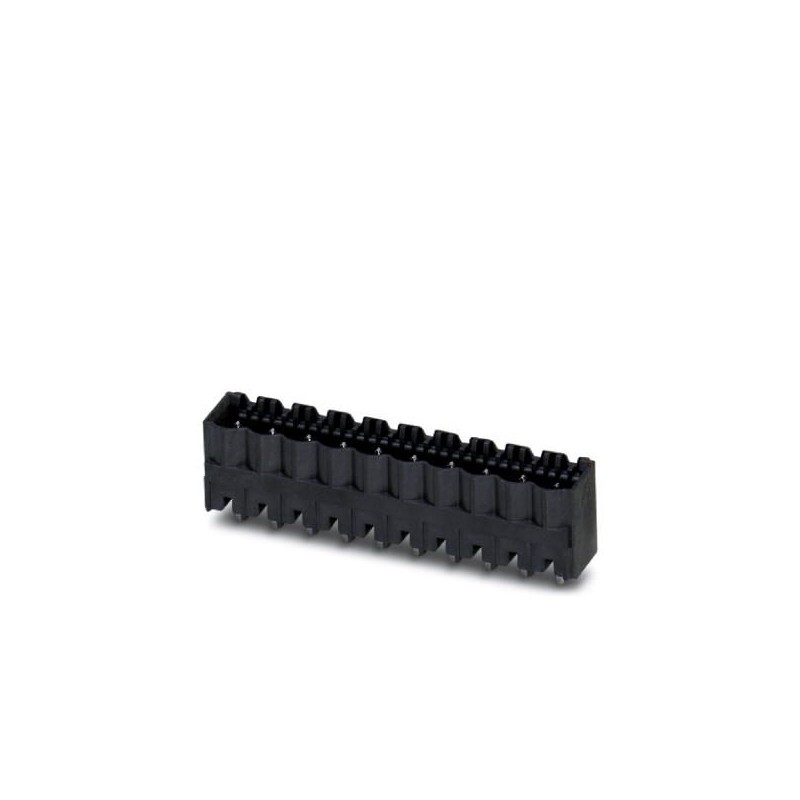

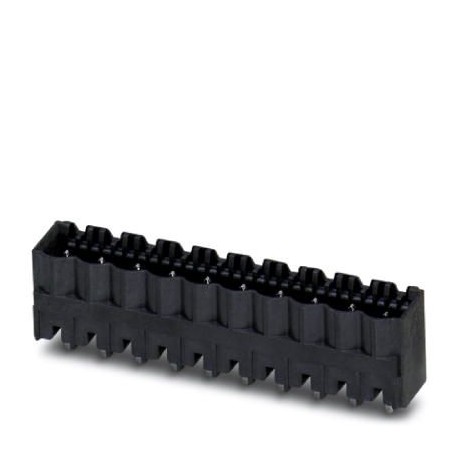

CCVA 2,5/ 2-G P20THRR32 1837255 PHOENIX CONTACT Conector de placa de circuito impresso
CCVA 2,5/ 2-G P20THRR32
1837255
PHOENIX_CONTACT
140
Produto sob demanda, sem reembolso.
Conector de placa de circuito impresso
Caixa da base da placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 2, número de linhas: 1, número de pólos: 2, número de conexões: 2, família de artigos: CCVA 2.5/.. -G, passo: 5 mm, montagem: THR de solda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do encaixe: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: cinta de 32 mm de largura, Mais informações sobre o usuário e recomendações de design sobre a tecnologia Through Hole Reflow podem ser encontradas em: Downloads
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1837255 |
|---|---|
| Quantidade de embalagem (VPE) | 330 Unid |
| Quantidade mínima de pedido | 330 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626023632 |
| Peso por unidade (exclusive embalagem) | 2,220 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Propriedades do artigo
| Designação abreviada | Header de passagem |
|---|---|
| Sistema de conexão | CLASSIC COMBICON |
| Tipo de contato | Pino |
| Família de produtos | CCVA 2,5/..-G |
| Medida do passo | 5 mm |
| Número de pólos | 2 |
| Tipo de montagem | THR solda |
| Travamento | sem |
| Número de níveis | 1 |
| Número de conexões | 2 |
| Quantidade de potenciais | 2 |
Dados característicos elétricos
| Corrente nominal | 12 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de teste (III/2) | 4 kV |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado galvanicamente |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (3 - 5 µm Sn) |
| Superfície metálica da área de contato (camada intermédia) | Níquel (1,3 - 3 µm Ni), |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (3 - 5 µm Sn) |
| Superfície metálica da área de solda (camada intermédia) | Níquel (1,3 - 3 µm Ni) |
Dados de material - caixa
| Material isolante | LCP |
|---|---|
| Grupo de material isolante | IIIa |
| CTI conforme IEC 60112 | 225 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Dados de medição para o produto
| Medidas [ l ] | 8,6 mm |
|---|---|
| Largura [ w ] | 12,8 mm |
| Altura [ h ] | 14 mm |
| Medida do passo | 5 mm |
| Altura de construção (altura sem pino de solda) | 12 mm |
| Comprimento de pino [P] | 2 mm |
| Medidas do pino | 1 x 1 mm |
| Medida a | 5 mm |
Indicações sobre a embalagem
| Desenho de medidas | |
|---|---|
| Tipo de embalagem | Cinta com 32 mm de largura |
| Unidade de embalagem | 330 |
| Denominação das unidades de embalagem | unidade |
| Largura da fita [W] | 32 mm |
| Diâmetro de bobina [A] | 330 mm |
| Medida exterior da bobina [W2] | 38,4 mm |
| Tipo de embalagem | Bolsa transparente |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C (dependente da curva de redução de carga) |
Conexão e métodos de ligação
| Teste de danos e afrouxamento dos condutores | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Aprovado no teste |
Teste de tração
| Teste de tração | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Aprovado no teste | |
| Bitola do condutor / tipo de condutor / força de tração | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 2,5 mm² / rígido / > 50 N | |
| 2,5 mm² / flexível / > 50 N |
Ensaios mecânicos conforme norma
| Inspeção visual | Aprovado no teste DIN EN 60512-1-1:2003-01 |
|---|---|
| Inspeção dimensional | Aprovado no teste DIN EN 60512-1-2:2003-01 |
| Resistência das inscrições | Aprovado no teste DIN EN 60068-2-70:1996-07 |
| Resultado | Aprovado no teste |
| Especificação de teste | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 25 |
| Força de inserção por polo aprox. | 8 N |
| Força de tração por polo aprox. | 6 N |
| Polarização e codificação | Aprovado no teste DIN EN 60512-13-5:2006-11 |
| Resultado | Aprovado no teste |
| Especificação de teste | DIN EN 60512-15-1:2009-03 |
| Força de teste por polo | 20 N |
Espaços de ar e de fuga
| Grupo de material isolante | IIIa |
|---|---|
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de isolamento nominal (II/2) | 400 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (II/2) | 4 kV |
Testes mecânicos (A)
| Força de inserção por polo aprox. | 8 N |
|---|---|
| Força de tração por polo aprox. | 6 N |
| Requisito de irreversibilidade ao encaixar >20 N | Aprovado no teste |
| Requisito de suporte de contato em utilização >20 N | Aprovado no teste |
Testes de vida útil (B)
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistência de passagem R1 | 1,2 mΩ |
| Ciclos de encaixe | 25 |
| Resistência de passagem R2 | 1,2 mΩ |
| Tensão suportável de impulso ao nível do mar | 4,8 kV |
| Tensão alternada suportável | 2,21 kV |
| Resistência de isolamento de polos adjacentes | > 1 TΩ |
Testes climáticos (D)
| Especificação de teste | DIN EN ISO 6988:1997-03 |
|---|---|
| Estresse por frio | -40 °C/2 h |
| Estresse por calor | 100 °C/168 h |
| Estresse por corrosão | 0,2 dm3SO2em 300 dm3/40 °C/1 ciclo |
| Tensão suportável de impulso ao nível do mar | 4,8 kV |
| Tensão alternada suportável | 2,21 kV |
Testes ambientais e de vida útil (E)
| Especificação de teste | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grau de proteção Código IP | Proteção contra toque de dedos com sonda de teste IP20 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Corrente nominal especificada In (EF008250) | 12 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.6 mm |
| Comprimento do pino (EF006825) | 2 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
