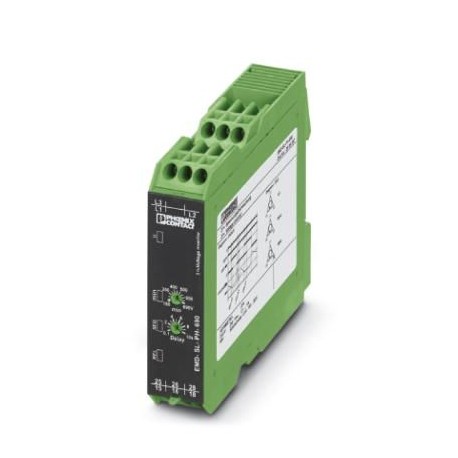

EMD-SL-PH-690 2905597 PHOENIX CONTACT Relé de monitoramento
EMD-SL-PH-690
2905597
PHOENIX_CONTACT
Relé de monitoramento
Relé de controle para monitoramento de sequência de fases, falha de fase e assimetria em 208 V AC... Tensões trifásicas de 690 V AC, 2 contatos comutados, conexão a parafuso
Relés > Dispositivo de controle de fase
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905597 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 269 (C-5-2017) |
| GTIN | 4046356967198 |
| Peso por unidade (exclusive embalagem) | 156,400 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | AT (Áustria) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (C300) |
|---|---|
| -25 °C ... 55 °C (B300) | |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 690 V (3~ 208 V ... 690 V) |
|---|---|
| Faixa de tensão de entrada | 177 V ... 794 V (3~) |
| Função | Subtensão, sequência de fases, falha de fases |
| Mín. faixa de ajuste do valor limite de tensão | 177 V AC |
| Máx. faixa de ajuste do valor limite de tensão | 794 V AC |
| Faixa de ajuste de retardo de acionamento | 0,1 s ... 10 s |
| Precisão básica | ≤ 3 % (Valor final da escala) |
| Precisão de ajuste | ≤ 5 % (Valor final da escala) |
| Precisão de repetição | ≤ 2 % |
| Assimetria | 25 % |
| Tempo de redisponibilidade | > 500 ms |
Lado de contato
| Versão do contato | 2 contatos secos reversíveis |
|---|---|
| Tensão de comutação máxima | 400 V AC |
| Potência de desligamento (carga ôhmica) máxima | 1250 VA (5 A/250 V AC à +55 °C) |
| 150 VA (5 A/30 V DC com +55 °C) | |
| 75 VA (2,5 A/30 V DC a +70 °C) | |
| Fusível de saída | 5 A (rápido) |
Geral
| Vida útil mecânica | 20x 106ciclos de comutação |
|---|---|
| Modo operacional | 100 % ED |
| Posição de montagem | opcional |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Compatibilidade eletromagnética | Conformidade com diretriz EMC 2004/108/EG |
| Categoria de sobretensão | III (IEC 60664-1) |
| Tipo de material isolante caixa | Poliamida PA, autoextinção |
| Cor | verde |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL/C-UL registrado UL 508 |
Dados de conexão
| Bitola do condutor flexível mín. | 0,5 mm² |
|---|---|
| Bitola do condutor flexível máx. | 2,5 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,5 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,5 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 20 ... 14 |
| Torque de aperto | 1 Nm |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMC 2004/108/EG |
|---|---|
| Radiação de interferência | EN 61326-1 |
| Resistência contra interferência | EN 61326-1 |
| Diretiva de baixa tensão | Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL/C-UL registrado UL 508 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Com braçadeiras destacáveis (EF003340) | Não |
| Monitorização de sequência de fases (EF003412) | Sim |
| Deteção de falha de fase (EF003413) | Sim |
| Função de deteção de subtensão (EF003414) | Sim |
| Função de deteção de sobretensão (EF003415) | Não |
| Função de deteção de assimetria (EF003416) | Não |
| Faixa de medição de tensão (EF002486) | 177 V |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 2 |
| Largura (EF000008) | 22.5 mm |
| Altura (EF000040) | 90 mm |
| Profundidade (EF000049) | 113 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2905597-EMD-SL-PH-690 | 110 Kbytes |
|
