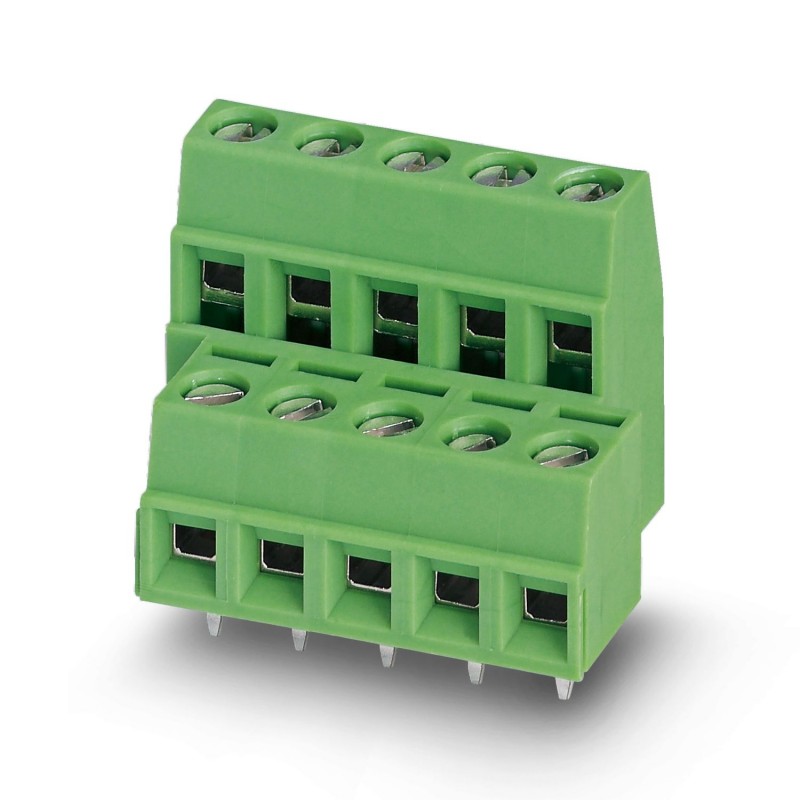

MKKDSN 1,5/15-5,08 BD:NZKT2QSO 1933176 PHOENIX CONTACT Do PWB bloco terminal
MKKDSN 1,5/15-5,08 BD:NZKT2QSO
1933176
PHOENIX_CONTACT
50
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 400 V, seção transversal nominal: 1,5 mm², número de linhas: 2, número de polos por linha: 15, família de artigos: MKKDSN 1,5, passo: 5,08 mm, tipo de conexão: Conexão roscada com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, Montagem: Solda por onda, direção de conexão condutor/PCB: 0°, cor: verde, Arranjo de pinos: Arranjo de pinos lineares, Comprimento do pino [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: caixa
Terminal da placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 400 V, seção transversal nominal: 1,5 mm2, número de linhas: 2, número de polos por linha: 15, gama de produtos: MKKDSN 1,5, passo: 5,08 mm, método de conexão: Conexão roscada com luva tensora, forma da cabeça roscada: L com fenda, Montagem: solda por onda, direção de conexão condutor/PCB: 0 °, cor: verde, design do pino: fixação linear, pino de solda [P]: 3,5 mm, número de pinos de solda por potencial: 1, tipo de embalagem: embalado em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão novecentos e trinta e três mil cento e setenta e seis |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, oitocentos e oitenta e cinco mil cento e setenta e cinco |
| Peso por Peça (excluindo embalagem) | 32.100 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 18.3 mm |
|---|---|
| Campo | 5.08 mm |
| Dimensão um | 71.12 mm |
| Largura [ w ] | 76.2 mm |
| Altura | 19,1 mm |
| Altura [ h ] | 22.6 mm |
| Solda do pino [P] | 3,5 mm |
| Pin espaçamento | 10.16 mm |
| Diâmetro do furo | 1.3 mm |
Geral
| Gama de artigos | MKKDSN 1,5 |
|---|---|
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 400 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 13.5 Um |
| Nominal da seção transversal do | 1,5 mm2 |
| Solda do pino de superfície | |
| Interno cilíndrico gage | A1 |
| Comprimento de decapagem | 6 mm |
| Número de posições | Quinze |
| Rosca de parafuso | M3 |
| Torque de aperto, o min. | 0,5 Nm |
| Torque de aperto máx. | 0,6 Nm |
Ligação de dados
| Condutor de seção transversal do sólido min. | De 0,14 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | De 0,14 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 1 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 1 mm2 |
| Condutor de seção transversal AWG min. | Vinte e seis |
| Condutor de seção transversal AWG max. | Dezesseis |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 0,75 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 0,5 mm2 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 22.6 mm |
| Número de níveis (EF002659) | 2 |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 13.5 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
