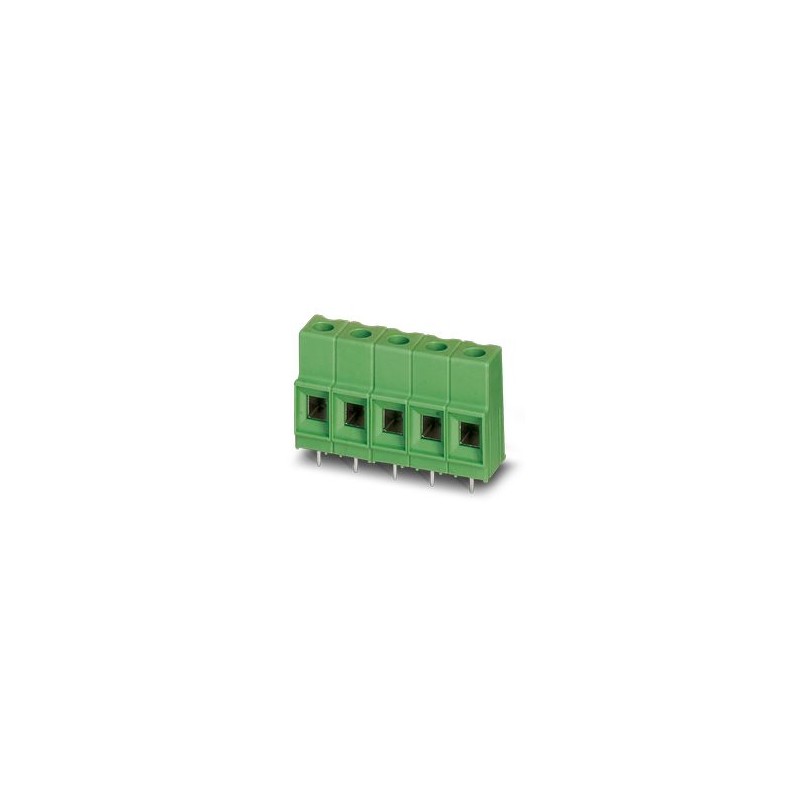

MKDSP 10N/ 3-10,16SZSBDL1,L2,N 1774218 PHOENIX CONTACT Borne de placa de circuito impresso
MKDSP 10N/ 3-10,16SZSBDL1,L2,N
1774218
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Terminal de placa de circuito impresso, atualizado atual: 76 A, tensão de dimensionamento (III/2): 1000 V, seção nominal: 16 mm², Número de potenciais: 3, Número de linhas: 1, Número de postes por linha: 3, família de itens: MKDSP 10N, arremesso: 10,16 mm, tipo de conexão: Conexão de parafuso com cápsula de tração, montagem: Soldagem de onda, Condutor de direção de conexão/placa de circuito impresso: 0°, cor: verde, Arranjo do pino: Arranjo de pinos lineares duplos, comprimento do pino [P]: 5 mm, tipo de embalagem: embalagem em caixa
Terminal PCB, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, seção transversal nominal: 16 mm2, número de potenciais: 3, número de linhas: 1, número de postes por linha: 3, família de itens: MKDSP 10N, passo: 10,16 mm, tipo de conexão: Conexão de parafuso com cápsula de tração, forma de fixação do parafuso: l Ranhura longitudinal, Montagem: Solda por onda, Direção de conexão Driver/PCB: 0°, Cor: Verde, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 5mm, Número de pinos de solda por potencial: 2, Tipo de embalagem: Embalagem in a box
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Borne de placa de circuito impresso, corrente nominal: 76 A, tensão nominal: 1000 V, passo: 10,16 mm, número de polos: 3, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde
Dados comerciais
| Código do pedido | 1774218 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356481663 |
| Peso por unidade (exclusive embalagem) | 22,430 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 18,4 mm |
|---|---|
| Medida do passo | 10,16 mm |
| Medida a | 20,32 mm |
| Largura [ w ] | 30,48 mm |
| Altura | 29,3 mm |
| Altura [ h ] | 34,3 mm |
| Comprimento de pino [P] | 5 mm |
| Diâmetro do furo de sondagem | 1,5 mm |
Geral
| Família de produtos | MKDSP 10N |
|---|---|
| Tensão de teste (III/3) | 8 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (III / 2) | 8 kV |
| Tensão de dimensionamento (III/3) | 800 V |
| Tensão de teste (III / 2) | 1000 V |
| Tensão de teste (II/2) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 76 A |
| Bitola nominal | 10 mm² |
| Superfície Pino de solda | |
| Pino calibrador | B6 |
| Comprimento de isolamento | 10 mm |
| Número de pólos | 3 |
| Rosca | M4 |
| Torque mín. | 1,2 Nm |
| Binário de arranque máx. | 1,5 Nm |
Dados de conexão
| Bitola do condutor AWG mín. | 20 |
|---|---|
| Bitola do condutor AWG máx. | 6 |
| 2 condutores com o mesmo perfil rígido mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|---|
| CUL |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 4.0 | 27141111 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 34.3 mm |
| Número de conexões elétricas (EF008252) | 3 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.5 mm |
| Comprimento do pino (EF006825) | 5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
