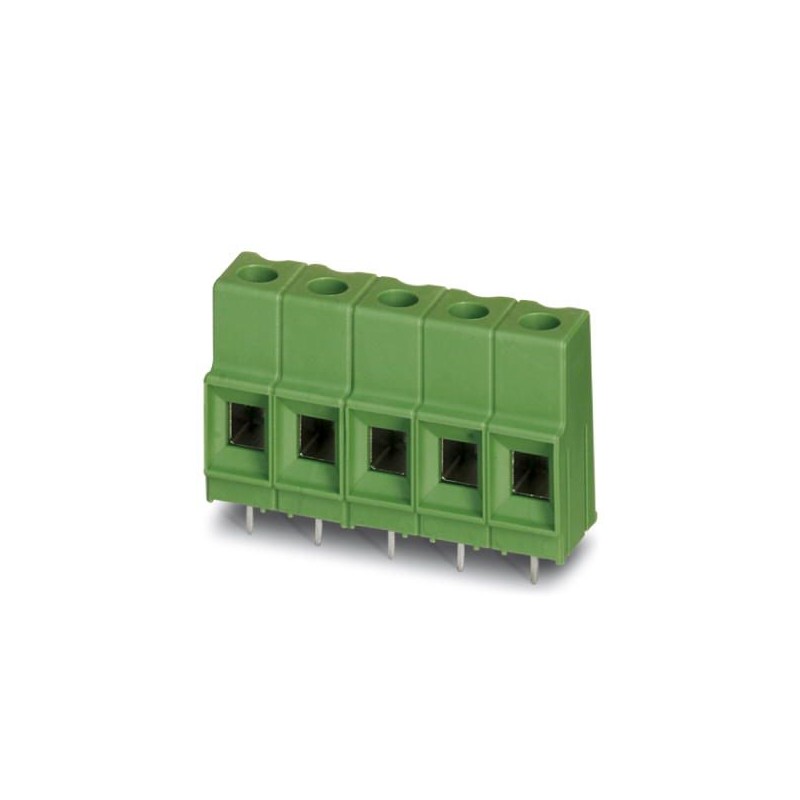

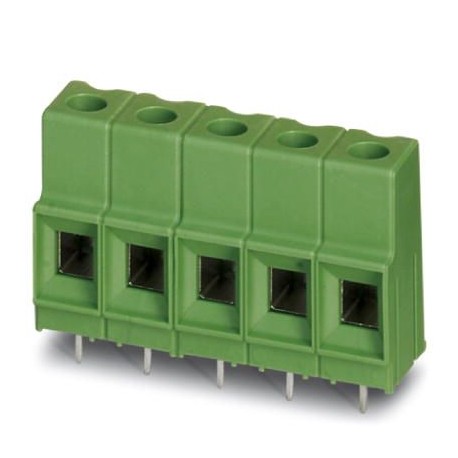

MKDSP 10N/ 2-10,16 BD:-,+ 1773989 PHOENIX CONTACT Borne de placa de circuito impresso
MKDSP 10N/ 2-10,16 BD:-,+
1773989
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Terminal de placa de circuito impresso, atualizado atual: 76 A, tensão de dimensionamento (III/2): 1000 V, seção nominal: 16 mm², Número de potenciais: 2, Número de linhas: 1, Número de postes por fileira: 2, família de itens: MKDSP 10N, arremesso: 10,16 mm, tipo de conexão: Conexão de parafuso com cápsula de tração, montagem: Soldagem de onda, Condutor de direção de conexão/placa de circuito impresso: 0°, cor: verde, Arranjo do pino: Arranjo de pinos lineares duplos, comprimento do pino [P]: 5 mm, tipo de embalagem: embalagem em caixa
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1773989 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356481434 |
| Peso por unidade (exclusive embalagem) | 15,270 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 18,4 mm |
|---|---|
| Medida do passo | 10,16 mm |
| Medida a | 10,16 mm |
| Largura [ w ] | 20,32 mm |
| Altura | 29,3 mm |
| Altura [ h ] | 34,3 mm |
| Comprimento de pino [P] | 5 mm |
| Diâmetro do furo de sondagem | 1,5 mm |
Geral
| Família de produtos | MKDSP 10N |
|---|---|
| Tensão de teste (III/3) | 8 kV |
| Tensão de teste (III/2) | 8 kV |
| Tensão de teste (III / 2) | 8 kV |
| Tensão de dimensionamento (III/3) | 800 V |
| Tensão de teste (III / 2) | 1000 V |
| Tensão de teste (II/2) | 1000 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 76 A |
| Bitola nominal | 10 mm² |
| Superfície Pino de solda | |
| Pino calibrador | B6 |
| Comprimento de isolamento | 10 mm |
| Número de pólos | 2 |
| Rosca | M4 |
| Torque mín. | 1,2 Nm |
| Binário de arranque máx. | 1,5 Nm |
Dados de conexão
| Bitola do condutor AWG mín. | 20 |
|---|---|
| Bitola do condutor AWG máx. | 6 |
| 2 condutores com o mesmo perfil rígido mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 4 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 6 mm² |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
