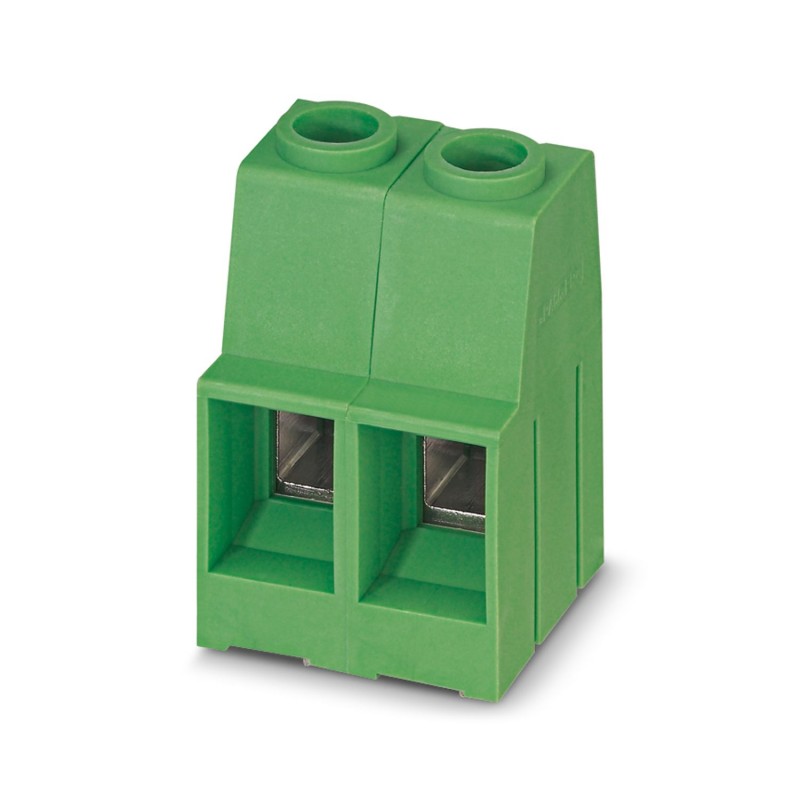

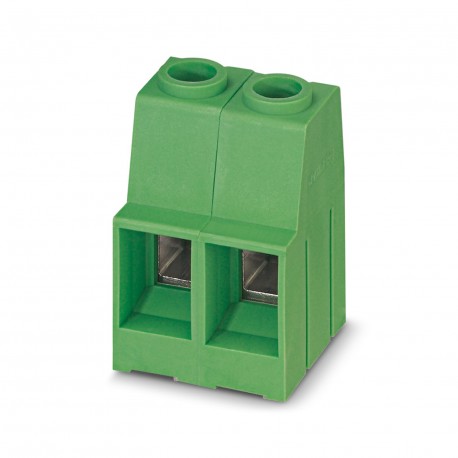

MKDSP 10HV/ 3-10,16 BSNZ WH/BK 1933655 PHOENIX CONTACT Do PWB bloco terminal
MKDSP 10HV/ 3-10,16 BSNZ WH/BK
1933655
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, seção transversal nominal: 16 mm², número de potenciais: 3, número de linhas: 1, número de polos por linha: 3, família de artigos: MKDSP 10HV, passo: 10,16 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: embalagem em caixa. O item pode ser alinhado com diferentes números de pólos! São possíveis aprovações de dispositivos UL para aplicações de 600 V. Para este efeito, devem ser observados os requisitos de isolamento das respetivas normas de aparelhos relativas à montagem de placas de circuito impresso (por exemplo, UL 508)
Terminal da placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, seção transversal nominal: 16 mm2, número de potenciais: 3, número de linhas: 1, número de polos por linha: 3, família de artigos: MKDSP 10HV, passo: 10,16 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Arranjo de pinos: Arranjo linear de pinos, Comprimento do pino [P]: 5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: embalagem em caixa.por exemplo, UL 508).
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão novecentos e trinta e três mil seiscentos e cinquenta e cinco |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, oitocentos e noventa e seis mil oitocentos e noventa e oito |
| Peso por Peça (excluindo embalagem) | 25.310 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Dimensões
| Comprimento [ l ] | 22 mm |
|---|---|
| Campo | 10.16 mm |
| Dimensão um | 20.32 mm |
| Largura [ w ] | 30.48 mm |
| Altura | De 30,8 mm |
| Altura [ h ] | 35.8 mm |
| Solda do pino [P] | 5 mm |
| Diâmetro do furo | 1,5 mm |
Geral
| Gama de artigos | MKDSP 10HV |
|---|---|
| Material isolante grupo | Eu |
| Nominal a tensão de pico (III/3) | 8 kV |
| Nominal a tensão de pico (III/2) | 8 kV |
| Nominal a tensão de pico (II/2) | 6 kV |
| Tensão nominal (III/3) | 690 V |
| Tensão nominal (III/2) | 1000 V |
| Tensão nominal (II/2) | 1000 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 57 A |
| Nominal da seção transversal do | 10 mm2 |
| Corrente de carga máxima | 57-A (com 16 mm2 condutor de seção transversal) |
| Material isolante | PA |
| Solda do pino de superfície | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Interno cilíndrico gage | B6 |
| Comprimento de decapagem | 10 mm |
| Número de posições | Três |
| Rosca de parafuso | M4 |
| Torque de aperto, o min. | 1.2 Nm |
| Torque de aperto máx. | 1.5 Nm |
Ligação de dados
| Condutor de seção transversal do sólido min. | 0,5 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 16 mm2 |
| Condutor de seção transversal flexível min. | 0,5 mm2 |
| Condutor de seção transversal flexível max. | 10 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 10 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,5 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 10 mm2 |
| Condutor de seção transversal AWG min. | Vinte e |
| Condutor de seção transversal AWG max. | Seis |
| 2 condutores com a mesma seção transversal, sólido min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 4 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 6 mm2 |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| CUL | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
| Característica | Valor |
|---|---|
| Altura (EF000040) | 35.8 mm |
| Número de conexões elétricas (EF008252) | 3 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.5 mm |
| Comprimento do pino (EF006825) | 5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
