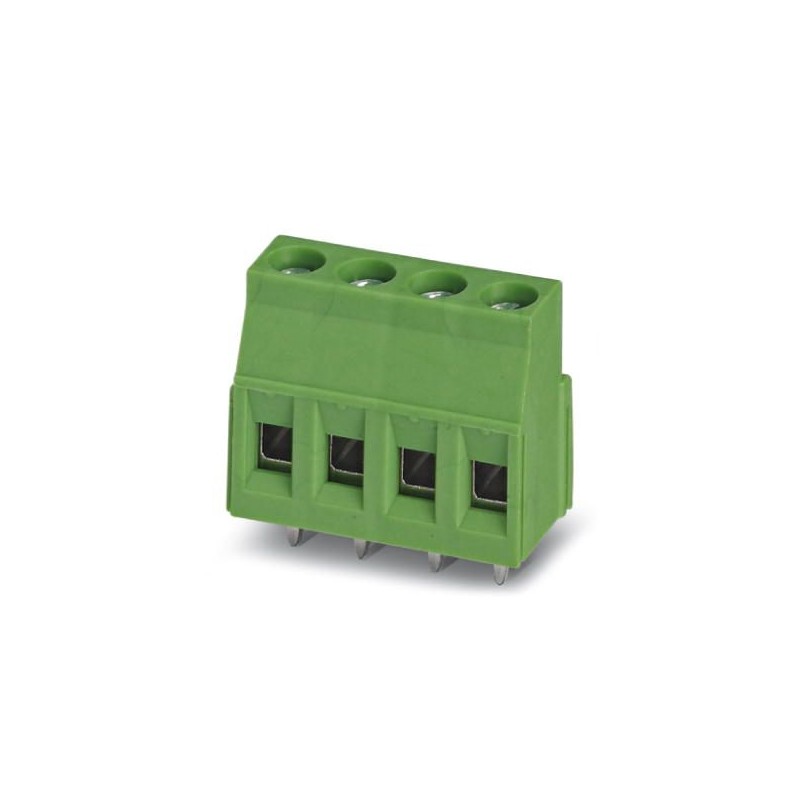

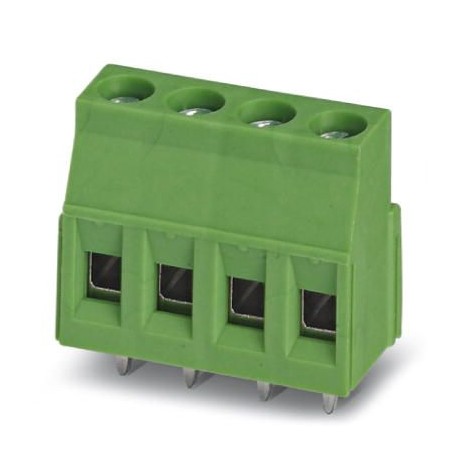

MKDSN 2,5/20 1708642 PHOENIX CONTACT Borne de placa de circuito impresso
MKDSN 2,5/20
1708642
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 24 A, tensão de dimensionamento (III/2): 400 V, seção nominal: 2,5 mm², Número de potenciais: 20, Número de linhas: 1, Número de polos por linha: 20, família de artigos: MKDSN 2.5, passo: 5mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, Direção de conexão do condutor/placa de circuito impresso: 0 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,5 mm, tipo de embalagem: embalagem em caixa. O item pode ser alinhado com diferentes números de pólos!
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1708642 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626011462 |
| Peso por unidade (exclusive embalagem) | 22,220 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | MKDSN 2,5 |
| Medida do passo | 5 mm |
| Número de pólos | 20 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Forma de acionamento da cabeça do parafuso | Philipps-Recess com ranhura longitudinal (H1L) |
| Rosca | M3 |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem linear |
| Número de níveis | 1 |
| Número de conexões | 20 |
| Quantidade de potenciais | 20 |
Dados característicos elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de teste (III/2) | 4 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG / kcmil | 24 ... 14 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 2,5 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,2 mm² ... 0,75 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,2 mm² ... 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 1,5 mm² |
| Comprimento de decapagem | 6,5 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado galvanicamente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 9,5 mm |
| Largura [ w ] | 100 mm |
| Altura [ h ] | 18,5 mm |
| Medida do passo | 5 mm |
| Altura de construção (altura sem pino de solda) | 15 mm |
| Comprimento de pino [P] | 3,5 mm |
| Distância de pinos | 5 mm |
| Medidas do pino | 0,8 x 0,9 mm |
| Medida a | 95 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,3 mm |
|---|---|
| Distância de pinos | 5 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Notas gerais relativas ao produto
| Tipo de indicação | Indicação sobre a aplicação |
|---|---|
| Nota | Para a conexão segura de condutores sempre deve ser respeitado um torque de aperto definido. Especialmente com bornes de placa de circuito impresso de dois e três polos, o pino de solda individual por cada ponto de contato não consegue absorver isto. Por isso, os bornes precisam ser apoiados na conexão de condutores (fixados com a mão, suporte na caixa). |
Condições ambiente
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamento) | -40 °C |
Ensaios elétricos
| Corrente nominal | 24 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de teste (III/2) | 4 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão | 250 V |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de isolamento nominal (II/2) | 630 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (II/2) | 4 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
