Ver maior

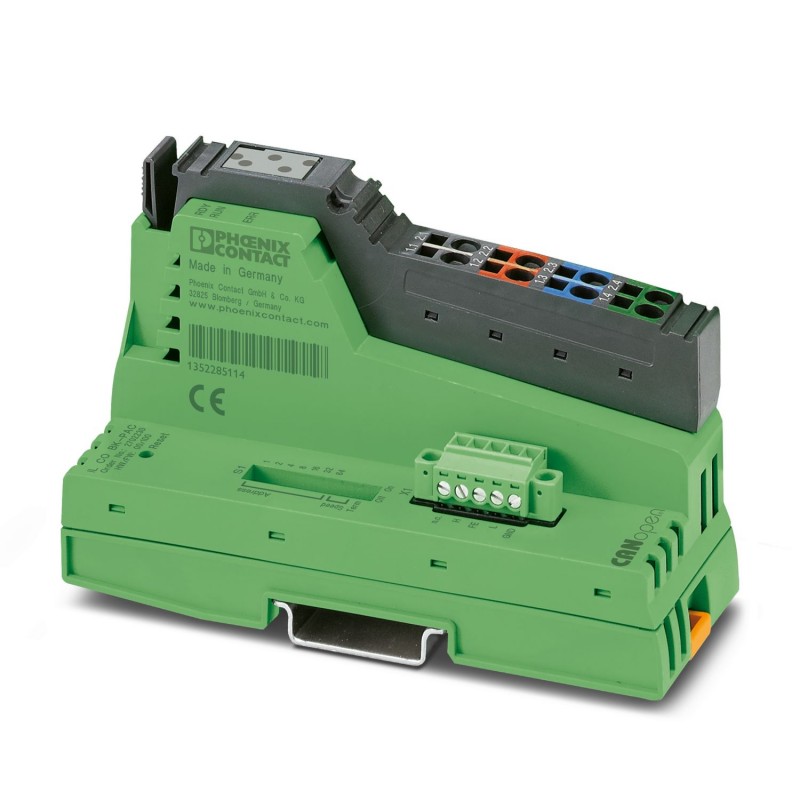

IL CO BK-XC-PAC 2702635 PHOENIX CONTACT Acoplador de Bus
IL CO BK-XC-PAC
2702635
PHOENIX_CONTACT
Acoplador de Bus
Em linha, acoplador de barramento, CANopen®, MINI COMBICON, variante de condição extrema, taxa de transmissão no barramento local: 500 kBit/s / 2 MBit/s, grau de proteção: IP20, incluindo conector de rede, conector em linha e superfície de marcação
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702635 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 130 (C-6-2017) |
| GTIN | 4055626357546 |
| Peso por unidade (exclusive embalagem) | 169,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 40 mm |
| Altura | 119,4 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 169 g |
| Observação sobre o peso | com conectores |
| Sinalização de diagnóstico | Erro CRC Sinalização através do objeto Emergency |
| Erro de periférico Sinalização através do objeto Emergency | |
| Erro de alimentação Sinalização através do objeto Emergency | |
| Erro de alteração do módulo Sinalização através do objeto Emergency | |
| Bus local inativo Sinalização através do objeto Emergency | |
| Erro na conexão Inline Sinalização através do objeto Emergency | |
| Ciclos Inline errados Sinalização através do objeto Emergency |
Interfaces
| Denominação | CANopen® |
|---|---|
| Número de canais | 1 |
| Tipo de conexão | MINI COMBICON |
| Velocidade de transmissão | 1 MBit/s, 800 kBit/s, 500 kBit/s, 250 kBit/s, 125 kBit/s, 50 kBit/s, 20 kBit/s, 10 kBit/s (ajustável através de chave DIP ou detecção automática) |
| Número de pólos | 5 |
| Denominação | Bus local Inline |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s / 2 MBit/s (identificação automática, sem sistema misto) |
Limites de sistema do acoplador de bus
| Denominação | Limites de sistema do acoplador de bus |
|---|---|
| Quantidade de dados de processo | máx. 512 Byte (Soma das entradas e saídas com 64 PDOs com 8 Bytes cada) |
| Quantidade de participantes assessorados | máx. 63 (por estação) |
| Quantidade de módulos Inline conectáveis | máx. 63 |
| Quantidade de participantes com canal de parâmetro | máx. 16 |
| Número de terminais de derivação suportados com ramal de bus remoto | 0 |
| Denominação | CANopen® |
| Perfil de equipamento | CiA 401 V3.0 |
Potenciais Inline
| Denominação | Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL(7,5 V) e a alimentação analógica UANA(24 V). |
|---|---|
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (através do conector Inline) |
| Consumo de energia | típ. 51 mA (nenhum participante local Bus conectado) |
| máx. 0,9 A (com quantidade máxima de bornes E/S conectados) | |
| Denominação | Alimentação da lógica (UL) |
| Tensão de alimentação | 7,5 V DC ±5 % |
| Fonte de alimentação | máx. 0,8 A |
| Consumo de energia | típ. 1,3 W (Equipamento total) |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 0,5 A DC |
| Denominação | Alimentação do circuito principal (UM) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM+ US) |
| Denominação | Alimentação do circuito de segmento (US) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Fonte de alimentação | máx. 8 A DC (Soma de UM+ US) |
| Consumo de corrente | típ. 1,3 W (Equipamento total) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242608eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 40 mm |
| Altura (EF000040) | 119.29 mm |
| Profundidade (EF000049) | 69.33 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
