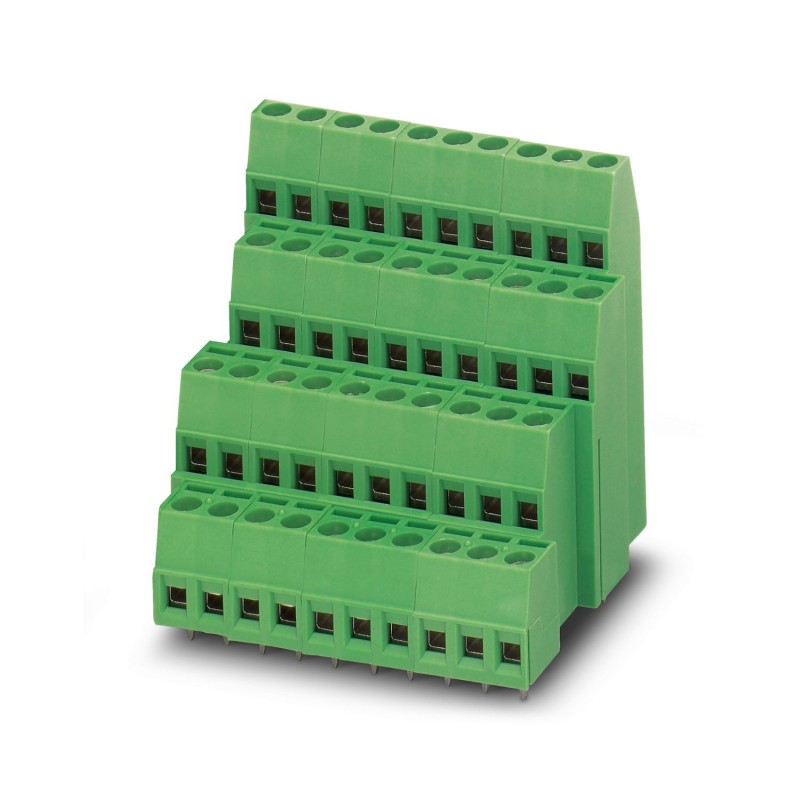

MK4DS1,5/14-5,08 BCD BG BD: NZ 5604719 PHOENIX CONTACT Borne de placa de circuito impresso, corrente nominal..
MK4DS1,5/14-5,08 BCD BG BD: NZ
5604719
PHOENIX_CONTACT
25
Borne de placa de circuito impresso, corrente nominal: 15 A, tensão nominal: 400 V, passo: 5,08 mm, número de polos: 14, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: cinza cascalho
Conectores > Terminal para circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Borne de placa de circuito impresso, corrente nominal: 15 A, tensão nominal: 400 V, passo: 5,08 mm, número de polos: 14, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: cinza cascalho
Dados comerciais
| Código do pedido | 5604719 |
|---|---|
| Quantidade de embalagem (VPE) | 25 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356767378 |
| Peso por unidade (exclusive embalagem) | 102,080 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | MK4DS 1,5 |
| Medida do passo | 5,08 mm |
| Número de pólos | 14 |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Rosca | M3 |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem linear |
| Número de níveis | 4 |
| Número de conexões | 56 |
| Quantidade de potenciais | 56 |
Dados característicos elétricos
| Corrente nominal | 15 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de teste (III/2) | 4 kV |
Capacidade de conexão
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
|---|---|
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG / kcmil | 26 ... 14 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| 2 condutores com o mesmo perfil, fixos | 0,14 mm² ... 1 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 0,14 mm² ... 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 0,5 mm² |
| Comprimento de decapagem | 7 mm |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de material - contato
| Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (5 - 7 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (5 - 7 µm Sn) |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Desenho de medidas | |
|---|---|
| Medidas [ l ] | 42,9 mm |
| Largura [ w ] | 88,55 mm |
| Altura [ h ] | 51,5 mm |
| Medida do passo | 5,08 mm |
| Altura de construção (altura sem pino de solda) | 48 mm |
| Comprimento de pino [P] | 3,5 mm |
| Medidas do pino | 0,9 x 0,9 mm |
| Medida a | 66,04 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 1,3 mm |
|---|
Indicações sobre a embalagem
| Unidade de embalagem | 25 |
|---|---|
| Denominação das unidades de embalagem | unidade |
Ensaios elétricos
| Corrente nominal | 15 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de teste (III/2) | 4 kV |
Espaços de ar e de fuga
| Grupo de material isolante | I |
|---|---|
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de isolamento nominal (III/2) | 400 V |
| Tensão de isolamento nominal (II/2) | 630 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (II/2) | 4 kV |
Normas e disposições
| Conexão conforme norma | EN-VDE |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
|
