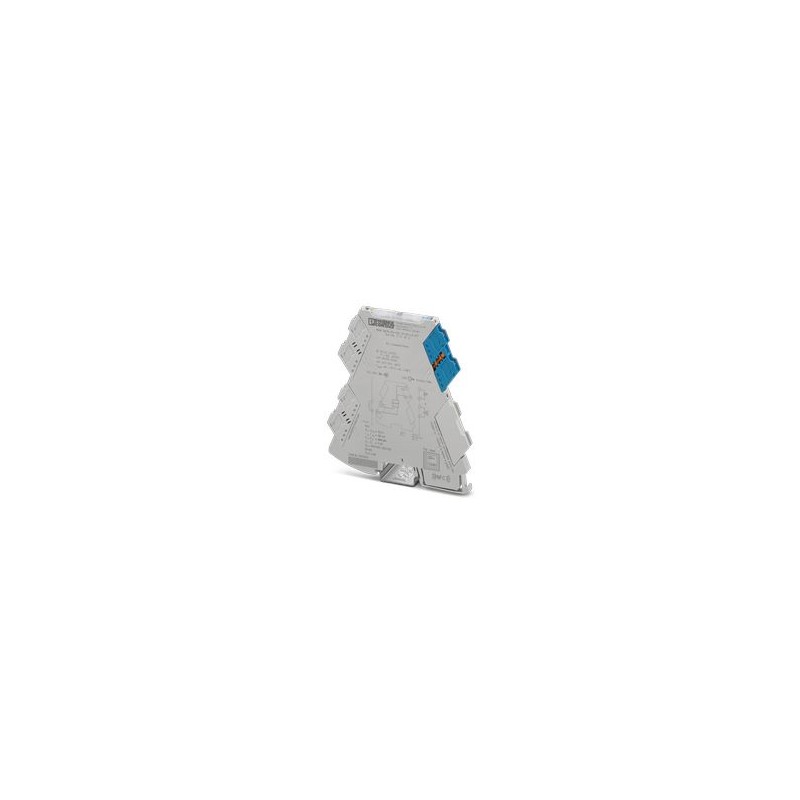

MINI MCR-EX-SD-16-50-LP-PT 1157870 PHOENIX CONTACT Ex i, Bloco de controle de válvula para operar válvulas s..
MINI MCR-EX-SD-16-50-LP-PT
1157870
PHOENIX_CONTACT
Ex i, Bloco de controle de válvula para operar válvulas solenoides intrinsecamente seguras na área Ex. Tensão sem carga: 16 V, limitação de corrente: 50 mA, Alimentado por loop, Nível de integridade de segurança (SIL, IEC61508): 3, Conexão push-in
Bloco de controle Ex i-Valve para válvulas solenoides intrinsecamente seguras na zona Ex. Tensão sem carga: 16 V DC, limitação de corrente: 50 mA, configuração padrão, alimentado por malha, nível de integridade de segurança (SIL, IEC 61508): 3, conexão push-in
Sensores > Amplificador de isolamento
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Bloco de Controle de Válvulas |
| Família de produtos | MINI Analógico Pro |
Propriedades Elétricas
| Separação galvânica | |
| Categoria de supervoltagem | II (≤ 5000 m) |
| Grau de poluição | 2 (≤ 5000 m) |
| Separação Galvânica Entrada/Saída IEC/EN 61010-1 | |
| Normas/Especificações | IEC/EN 61010-1 |
| Tensão de isolamento de dimensionamento | 300 VEff |
| Tensão de teste | 2,5 kV CA (50 Hz, 60 seg) |
| Isolamento | Isolamento duplo/reforçado |
| Separação Galvânica Entrada/Saída IEC/EN 60079-11 | |
| Normas/Especificações | IEC/EN 60079-11 |
| Tensão de isolamento de dimensionamento | 265 VEff |
| Separação Galvânica I/O I/O IEC/EN 60079-7 | |
| Normas/Especificações | IEC/EN 60079-7 |
| Tensão de isolamento de dimensionamento | 251 VEff |
| Alimentação | |
| Tensão de alimentação | Alimentado por loop, sem necessidade de alimentação externa |
| Consumo de energia | < 1,4 W |
Dados de entrada
| Sinal: Tensão | |
| Número de Inscrições | 1 |
| Tensão do sinal de entrada | 19,2 V DC ... 30 V DC (24 V DC, -20% ... +25%) |
Dados de saída
| Sinal: Tensão | |
| Número de saídas | 1 |
| Tensão de saída | ≥ 10,7 V DC (50 mA) |
| Resistência de saída | ≥ 103 Ω (Resistência Interna Reu) |
| Limitação atual | > 50 mA |
| Tempo de reação | < 50 ms |
| Tensão de circuito aberto | > 16 V DC |
| Resistente a curto-circuito | sim |
Dados de conexão
| Seção de condutores AWG | (Convertido de acordo com IEC) |
| Tipo de conexão | Conexão push-in |
| Comprimento para ser desolado | 10 mm |
| Seção rígida do condutor | 0,2 mm² ... 2,5 mm² (com biqueira) |
| 0,14 mm² ... 2,5 mm² (sem dedo do pé) | |
| Seção flexível do condutor | 0,14 mm² ... 2,5 mm² |
| Seção de condutores AWG | 24 ... 12 (flexível) |
Ex Dados
| Ex Instalação (EPL) | Gc |
| Div. 2 | |
| Circuitos intrinsecamente seguros (EPL) | Ga |
| Dá | |
| Mamã | |
| Div. 1 | |
| Dados Técnicos de Segurança | |
| Indutância interna máx. Leu | desprezível |
| Capacidade Interna Ceu | 11 nF |
| Tensão máxima de saída Uou | 19,2 V |
| Corrente de saída Iou | 185 mA |
| Potência máxima de saída Pou | 888 mW |
| Tensão máxima de segurança Um | 253 V CA |
| 125 V CC | |
| IIA (Circuito Elétrico Único): Indutância externa máx.ou/ Capacidade externa máxima Cou | 7 mH / 6,1 μF |
| IIB/IIIC (Circuito Elétrico Único): Indutância Externa Max.ou/ Capacidade externa máxima Cou | 4 mH / 1,53 μF |
| IIC (Circuito Elétrico Único): Indutância externa máx.ou/ Capacidade externa máxima Cou | 0,8 mH / 240 nF |
| I (circuito elétrico único): Indutância externa máx. Lou/ Capacidade externa máxima Cou | 10 mH / 8,7 μF |
Dimensões
| Largura | 6,2 milímetros |
| altura | 109,81 milímetros |
| profundidade | 119,2 milímetros |
Condições ambientais e de vida
| Condições ambientais | |
| Índice de proteção | IP20 |
| Temperatura Ambiente (Serviço) | -40 °C ... 70 °C |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (serviço) | 5 % ... 95% (sem condensação) |
| Faixa superior de uso (IEC/EN 61010-1) | |
| Faixa de Altura | > 2000 m ... 3000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 63 °C |
| Tensão de isolamento de dimensionamento | 300 VEff(Entrada/Saída) |
| Isolamento | Isolamento duplo/reforçado |
| Faixa superior de uso (IEC/EN 61010-1) | |
| Faixa de Altura | > 3000 m ... 4000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 56 °C |
| Tensão de isolamento de dimensionamento | 300 VEff(Entrada/Saída) |
| Isolamento | Isolamento duplo/reforçado |
| Faixa superior de uso (IEC/EN 61010-1) | |
| Faixa de Altura | > 4000 m ... 5000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 49 °C |
| Tensão de isolamento de dimensionamento | 150 VEff(Entrada/Saída) |
| Isolamento | Isolamento duplo/reforçado |
| Gama de aplicações superior (IEC/EN 60079-11) | |
| Faixa de Altura | > 2000 m ... 3000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 63 °C |
| Tensão máxima de segurança Um | 121 V CA |
| 110 V CC | |
| Tensão de isolamento de dimensionamento | 150 VEff(Entrada/Saída) |
| Gama de aplicações superior (IEC/EN 60079-11) | |
| Faixa de Altura | > 3000 m ... 4000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 56 °C |
| Tensão máxima de segurança Um | 33 V CA/CC |
| Tensão de isolamento de dimensionamento | 60 VEff(Entrada/Saída) |
| Gama de aplicações superior (IEC/EN 60079-11) | |
| Faixa de Altura | > 4000 m ... 5000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 49 °C |
| Tensão máxima de segurança Um | 33 V CA/CC |
| Tensão de isolamento de dimensionamento | 60 VEff(Entrada/Saída) |
| Faixa de operação superior (IEC/EN 60079-7) | |
| Faixa de Altura | > 2000 m ... 3000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 63 °C |
| Tensão de isolamento de dimensionamento | 162 VEff(Entrada/Saída) |
| Faixa de operação superior (IEC/EN 60079-7) | |
| Faixa de Altura | > 3000 m ... 4000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 56 °C |
| Tensão de isolamento de dimensionamento | 60 VEff(Entrada/Saída) |
| Faixa de operação superior (IEC/EN 60079-7) | |
| Faixa de Altura | > 4000 m ... 5000 metros |
| Temperatura Ambiente (Serviço) | -40 °C ... 49 °C |
| Tensão de isolamento de dimensionamento | 60 VEff(Entrada/Saída) |
Aprovações
| Ce | |
| Certificado | Conformidade CE |
| ATEX | |
| Marcado | II (1) G [ex ia Ga] CII |
| II (1) D [ex ia da] CII | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 ATEX 8651 X |
| IECEx | |
| Marcado | [Ex ia Ga] CII |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] Eu | |
| Certificado | IECEx TUR 21,0043 X |
| UKCA Ex (UKEX) | |
| Marcado | II (1) G [ex ia Ga] CII |
| II (1) D [ex ia da] CII | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 UKEX 7021 X |
| CCC/China-Ex | |
| Marcado | [Ex ia Ga] CII |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2023122310116238 |
| UL, EUA/Canadá | |
| Marcado | UL 201-61010-2 |
| Nível de integridade de segurança (SIL, IEC 61508) | |
| Marcado | 3 |
Dados da EMC
| Resistência à interferência | IEC/EN 61000-6-2 |
| IEC/EN 61326-3-2 | |
| Compatibilidade eletromagnética | Ensaio de acordo com as seguintes normas e requisitos: EN 61326-1 para uso no campo industrial, NAMUR NE 21 |
| Emissão de interferências | IEC/EN 61000-6-4 |
Padrões e especificações
| GB padrão | |
| Normas/Especificações | GB/T 3836,1 |
| GB/T 3836,3 | |
| GB/T 3836,4 | |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
