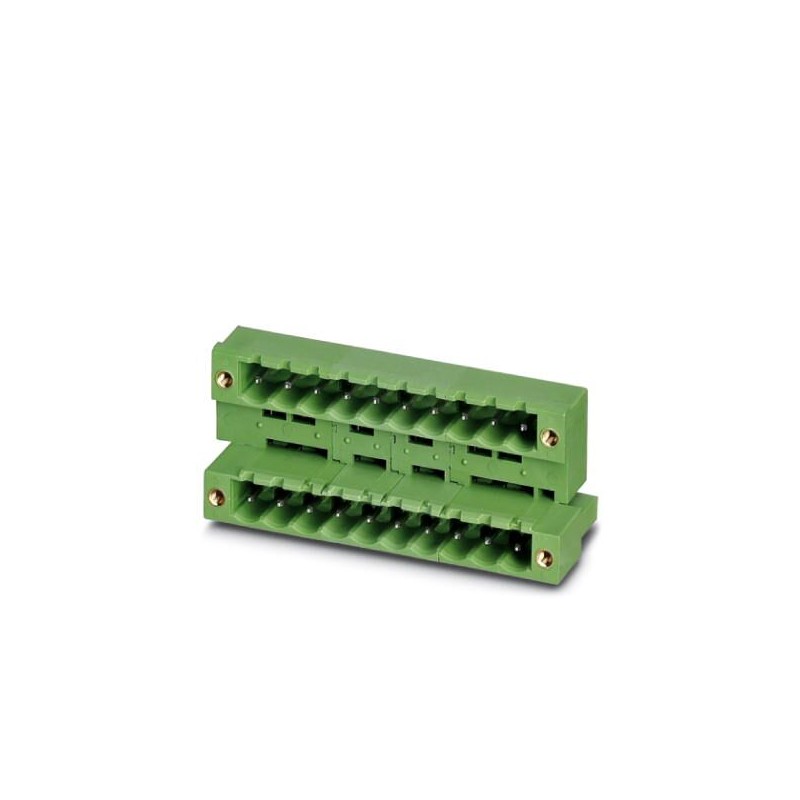

MDSTB 2,5/15-GF-5,08 1811747 PHOENIX CONTACT Caixa básica da placa de circuito impresso, corrente nominal: 1..
MDSTB 2,5/15-GF-5,08
1811747
PHOENIX_CONTACT
50
Caixa básica da placa de circuito impresso, corrente nominal: 10 A, tensão de teste (III/2): 320 V, número de polos: 15, passo: 5,08 mm, cor: verde, superfície de contato: Estanho, montagem: Solda por onda
Caixa base da placa de circuito impresso, seção nominal: 2,5 mm², cor: verde, corrente nominal: 10 A, tensão nominal (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 30, número de linhas: 2, número de pólos: 15, número de conexões: 30, família de artigos: MDSTB 2.5/.. -GF, passo: 5,08 mm, montagem: Solda por onda, disposição dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 3,2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MSTB 2.5, Orientação da face do plug-in: Padrão, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (rosca), tipo de embalagem: em caixa
PCB headers, nominal current: 10 A, rated voltage (III/2): 320 V, nominal cross section: 2.5 mm², number of positions: 15, pitch: 5.08 mm, color: green, contact surface: Tin, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.2 mm
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1811747 |
|---|---|
| Quantidade de embalagem | 1 |
| GTIN (EAN) | 4046356718950 |
| Número do imposto alfandegário | 85366930 |
Dimensions
| Length [ l ] | 22.1 mm |
|---|---|
| Width | 88.9 mm |
| Pitch | 5.08 mm |
| Dimension a | 71.12 mm |
| Width [ w ] | 88.9 mm |
| Height [ h ] | 27.2 mm |
| Height | 24 mm |
| Length of the solder pin | 3.2 mm |
| Pin dimensions | 1 x 1 mm |
| Length | 22.1 mm |
General
| Range of articles | MDSTB 2,5/..-GF |
|---|---|
| Insulating material group | IIIa |
| Rated voltage (III/3) | 250 V |
| Nominal current IN | 10 A |
| Color | green |
| Number of positions | 15 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Environmentally Friendly Use Period = 50 years |
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Classificações
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 30 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 5.08 mm |
| Dimensão das conexões (EF006827) | 5.08 mm |
| Corrente nominal especificada In (EF008250) | 10 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 3.23 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
