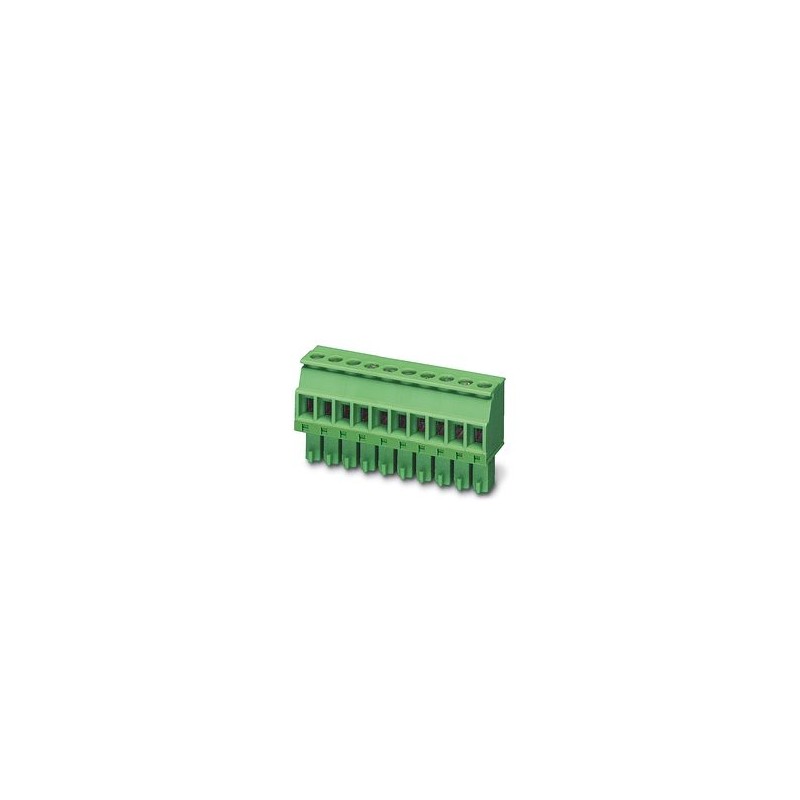

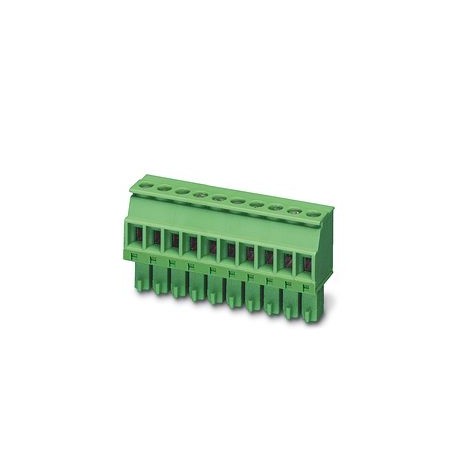

MCVR 1,5/ 8-ST-3,5 BK 1800221 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 1,5 m..
MCVR 1,5/ 8-ST-3,5 BK
1800221
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, seção nominal: 1,5 mm2, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 8, família de itens: MCVR 1,5/.. -ST, passo: 3,5 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, forma de fixação do parafuso: L Slot longitudinal, direção de conexão do condutor/placa de circuito impresso: 90°, sistema plug-in: COMBICON MC 1.5, trava: sem, tipo de fixação: sem, tipo de embalagem: embalado
Conector PCB, secção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contactos de superfície: estanho, tipo de contacto: Fêmea, número de linhas: 1, número de polos: 8, família de artigos: MCVR 1.5/.. -ST, passo: 3.5mm, tipo de conexão: Conexão de parafuso com cápsula de tração, forma de fixação do parafuso: L Slot longitudinal, condutor de direção de conexão/placa de circuito impresso: 90°, sistema plug-in: COMBICON MC 1.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalagem in a box
Conector de PCB, seção transversal nominal: 1,5 mm2, cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de conexão de contato: Soquete, número de linhas: 1, número de posições: 8, gama de produtos: MCVR 1,5/.. -ST, passo: 3,5mm, método de conexão: Conexão por parafuso com manga de tensão, formato da cabeça do parafuso: L ranhurado, direção de conexão condutor/PCB: 90°, sistema de plugue: COMBICON MC 1.5, travamento: sem, montagem: sem, tipo de embalagem: embalado em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | Conectores COMBICON S |
| Tipo de produto | Conector para placa de circuito impresso |
| família de produtos | MCVR 1.5/.. -C |
| Número de posições | 8 |
| Alcatrão | 3,5 mm |
| Número de linhas | 1 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 3,3 mΩ |
| Tensão nominal (III/3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| cara | padrão |
| Sistema de Conectores | COMBICON MC 1,5 |
| Seção nominal transversal | 1,5 mm² |
| Tipo de conexão de contato | Soquete |
| Contratar | |
| Tipo de bloqueio | sem |
| Flange de montagem | sem |
| Conectando condutores | |
| Método de conexão | Conexão aparafusada com luva de tensão |
| Direção de conexão do condutor / PCB | 90 ° |
| Seção transversal do condutor rígido | 0,14 mm² ... 1,5 mm² |
| Seção transversal flexível do condutor | 0,14 mm² ... 1,5 mm² |
| Seção transversal do condutor AWG | 28 ... 16 |
| Seção transversal do condutor flexível, com bucha plástica sem mangas | 0,25 mm² ... 1,5 mm² |
| Seção transversal do condutor, flexível, com ponteira, com revestimento plástico | 0,25 mm² ... 0,5 mm² |
| 2 condutores com a mesma seção transversal, sólidos | 0,08 mm² ... 0,5 mm² |
| 2 condutores com a mesma seção transversal, flexíveis | 0,08 mm² ... 0,75 mm² |
| 2 condutores com a mesma seção transversal, flexíveis, com bucha plástica sem mangas | 0,25 mm² ... 0,34 mm² |
| 2 condutores com a mesma seção transversal, flexíveis, com bucha TWIN com luva plástica | 0,5 mm² ... 0,5 mm² |
| Bitola cilíndrica a x b / diâmetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Comprimento de extração | 7 milímetros |
| Apertar | 0,22 Nm ... 0.25 Nm |
| Especificações para buchas sem colar isolante | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Especificações para buchas isoladas do colar | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Quente estanhado |
| Ponto terminal da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 | 125 °C |
| Desenho dimensional |  |
| Alcatrão | 3,5 mm |
| Largura [w] | 28,8 milímetros |
| Altura [h] | 19,1 milímetros |
| Comprimento [l] | 10,39 mm |
| Cabeça do parafuso da forma da movimentação | Ranhura (L) |
| Cabeça do parafuso da forma da movimentação | Ranhura (L) |
| Teste de danos e afrouxamento do condutor | |
| Especificação | IEC 60999-1:1999-11 |
| Resultado | Teste aprovado |
| Teste de extração | |
| Especificação | IEC 60999-1:1999-11 |
| Seção transversal do condutor/tipo de condutor/ponto de ajuste da força de tração/valor real | 0,14 mm² / sólido / > 10 N |
| 0,14 mm² / flexível / > 10 N | |
| 1,5 mm² / maciço / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 8 N |
| Força de retirada por pos. aprox. | 6 N |
| Teste de torque | |
| Especificação | IEC 60999-1:1999-11 |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 3,3 mΩ |
| Resistência de contato R2 | 3,4 mΩ |
| Ciclos de inserção/remoção | 25 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100°C/168 h |
| Tensão suportada da frequência de energia | 1,39 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100 ° C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 12 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Distâncias de Ar e Vazamento | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | eu |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 600 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 1,5 mm |
| distância mínima de fuga (III/3) | 2 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 1,5 mm |
| distância mínima de fuga (III/2) | 1,5 mm |
| Classificação de tensão de isolamento (II/2) | 320 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 1,5 mm |
| distância mínima de ruptura (II/2) | 1,6 mm |
| Tipo de embalagem | Embalagens cartonadas |
