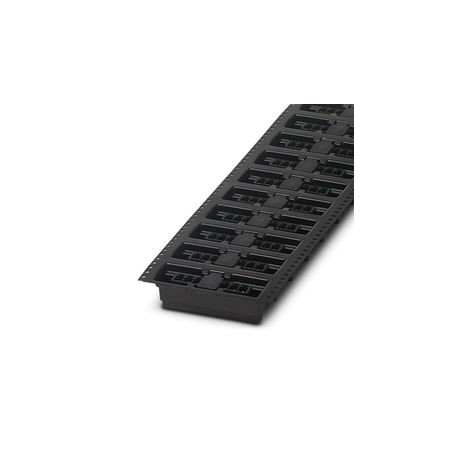

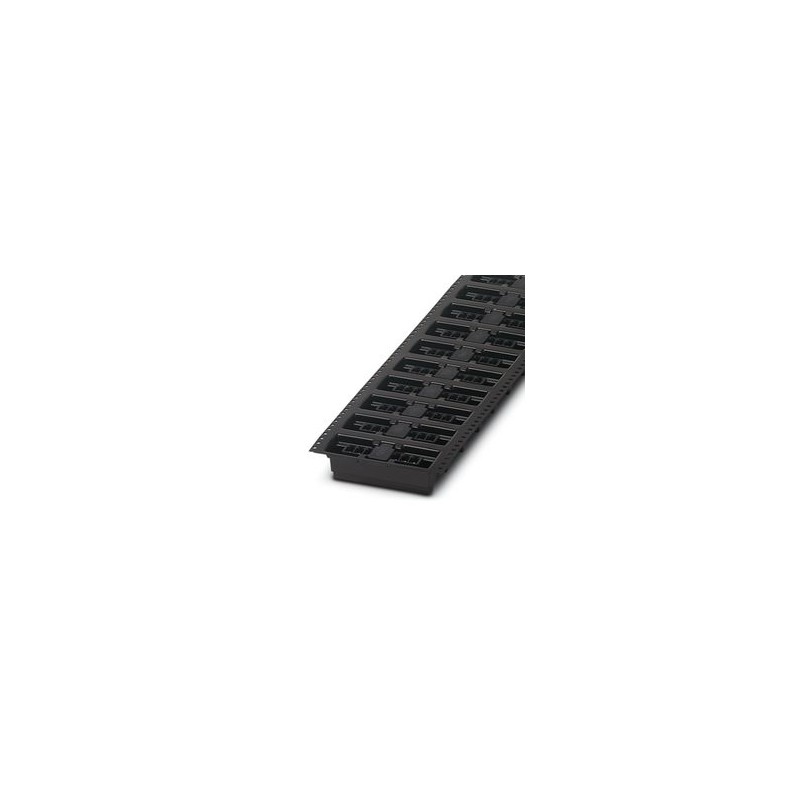

MCV 1,5/ 9-G-3,5 THTPIN26R56 1717440 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 1,5 ..
MCV 1,5/ 9-G-3,5 THTPIN26R56
1717440
PHOENIX_CONTACT
200
Produto sob demanda, sem reembolso.
Base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 1, número de polos: 9, família de artigos: MCV 1,5/.. -G-THT, passo: 3,5 mm, montagem: THR soldagem/soldagem por onda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 2,6 mm, sistema plug-in: COMBICON MC 1.5, Orientação da face da plugue: Padrão, travamento: sem, tipo de fixação: sem, tipo de embalagem: 56 mm de largura, Mais informações do usuário e recomendações de design sobre a tecnologia de Refluxo Através do Furo podem ser encontradas em: Dow
Carcaça da base do PCB, secção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contactos de superfície: estanho, tipo de contacto: Macho, número de linhas: 1, número de polos: 9, família de artigos: MCV 1.5/.. -G-THT, passo: 3,5 mm, montagem: Solda THR, arranjo do pino: Arranjo linear do pino, comprimento do pino [P]: 2,6 mm, sistema plug-in: COMBICON MC 1.5, orientação da face do plug-in: Padrão, travamento: sem, tipo de acessório: sem, tipo de embalagem: alça de 56 mm de largura, Mais informações do usuário e recomendações de design sobre a tecnologia Through Hole Reflow podem ser encontradas em: Downloads
Coletores de PCB, seção transversal nominal: 1,5 mm2, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: estanho, tipo de conexão de contato: Pino, número de linhas: 1, número de posições: 9, faixa de produtos: MCV 1,5/.. -G-THT, passo: 3,5 mm, montagem: solda THR, distribuição de pinos: pino linear, pino de solda [P]: 2,6 mm, sistema de plugue: COMBICON MC 1.5, Alinhamento do padrão do conector do pino: Padrão, travamento: sem, montagem: sem, tipo de embalagem: fita de 56 mm de largura, Para informações do usuário e recomendações de projeto sobre tecnologia de refluxo de furo passante, visite: Downloads
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| cara | Componente adequado para refluxo de furo atravessador |
| Tipo de produto | Cabeçalhos de PCB |
| família de produtos | MCV 1,5/.. -G-THT |
| Número de posições | 9 |
| Alcatrão | 3,5 mm |
| Número de linhas | 1 |
| Flange de montagem | Não |
| Design de pinos | Fixação linear |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Grau de contaminação | 3 |
| Resistência ao contato | 1,7 mΩ |
| Tensão nominal (III/3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 250 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| Tipo de montagem | Soldagem THR |
| Design de pinos | Fixação linear |
| Notas de processamento | |
| Processo | Solda por Refluxo/Onda |
| Nível sensível à umidade | MSL 3 |
| Temperatura de classificação TC | 260 °C |
| Ciclos de solda em refluxo | 3 |
| Dados do material - contato | |
| nota | Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Conservas |
| Área de contato da superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de contato da superfície metálica (camada intermediária) | Níquel (1,3 - 3 μm Ni) |
| Área de soldagem de superfície metálica (camada superior) | Estanho (3 - 5 μm Sn) |
| Área de soldagem de superfície metálica (intercalar) | Níquel (1,3 - 3 μm Ni) |
| Dados de material - invólucro | |
| Cor (Alojamento) | Negros (9005) |
| Material isolante | PAPAI |
| Grupo de materiais isolantes | IIIa |
| CTI de acordo com IEC 60112 | 250 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 | 850 |
| Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 | 125 °C |
| Alcatrão | 3,5 mm |
| Largura [w] | 32,9 mm |
| Altura [h] | 11,8 milímetros |
| Comprimento [l] | 7,25 mm |
| Altura instalada | 9,2 milímetros |
| Comprimento do pino de solda [P] | 2,6 milímetros |
| Projeto de PCB | |
| Diâmetro do furo | 1,4 milímetros |
| Inspeção visual | |
| Especificação | IEC 60512-1-1:2002-02 |
| Resultado | Teste aprovado |
| Verificação de dimensão | |
| Especificação | IEC 60512-1-2:2002-02 |
| Resultado | Teste aprovado |
| Resistência das inscrições | |
| Especificação | IEC 60068-2-70: 1995-12 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação | IEC 60512-13-5:2006-02 |
| Resultado | Teste aprovado |
| Entre em contato com o suporte na pastilha | |
| Especificação | IEC 60512-15-1:2008-05 |
| Entre em contato com o suporte na pastilha Requisitos >20 N | Teste aprovado |
| Forças de inserção e remoção | |
| Resultado | Teste aprovado |
| Nº de ciclos | 25 |
| Força de inserção por pos. aprox. | 7 N |
| Força de retirada por pos. aprox. | 5 N |
| Teste Térmico Grupo de teste C | |
| Especificação | IEC 60512-5-1:2002-02 |
| Número de posições testadas | 20 |
| Resistência ao isolamento | |
| Especificação | IEC 60512-3-1:2002-02 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Distâncias de Ar e Vazamento | |
| Especificação | IEC 60664-1:2007-04 |
| Grupo de materiais isolantes | IIIa |
| Índice de Rastreamento Comparativo (IEC 60112) | CTI 250 |
| Tensão nominal de isolamento (III / 3) | 160 V |
| Sobretensão nominal (III/3) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/3) | 1,5 mm |
| distância mínima de fuga (III/3) | 2,5 mm |
| Tensão nominal de isolamento (III / 2) | 160 V |
| Sobretensão nominal (III/2) | 2,5 kV |
| valor livre mínimo - campo não homogéneo (III/2) | 1,5 mm |
| distância mínima de fuga (III/2) | 1,6 mm |
| Classificação de tensão de isolamento (II/2) | 250 V |
| Sobretensão nominal (II/2) | 2,5 kV |
| valor livre mínimo - campo não homogêneo (II/2) | 1,5 mm |
| distância mínima de ruptura (II/2) | 2,5 mm |
| Teste de vibração | |
| Especificação | IEC 60068-2-6:2007-12 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação | IEC 60512-9-1:2010-03 |
| Estresse suportado por impulsos ao nível do mar | 2,95 kV |
| Resistência de contato R1 | 1,7 mΩ |
| Resistência de contato R2 | 1,6 mΩ |
| Ciclos de inserção/remoção | 25 |
| Resistência de isolamento, posições vizinhas | > 5 MΩ |
| Teste climático | |
| Especificação | ISO 6988:1985-02 |
| Tensão corrosiva | 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100°C/168 h |
| Tensão suportada da frequência de energia | 1,39 kV |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C ... 100 ° C (dependendo da curva de redução de potência) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Desenho dimensional |  |
| Tipo de embalagem | Fita de 56 mm de largura |
| [W] Largura da fita | 56 mm |
| Dimensão total da bobina [W2] | 62,4 milímetros |
| [A] Diâmetro da bobina | 330 mm |
| Tipo de embalagem exterior | Saco seco |
| Nível ESD | (D) Eletrostaticamente condutor |
| Especificação | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 2.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Outro |
