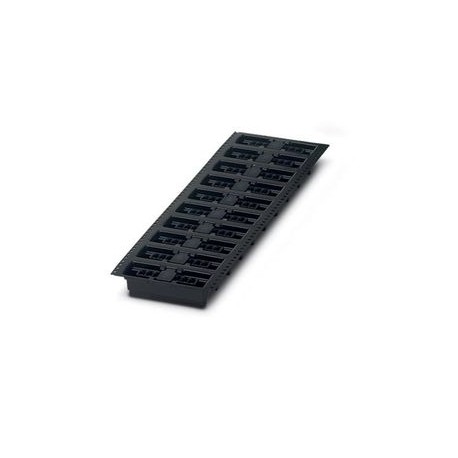

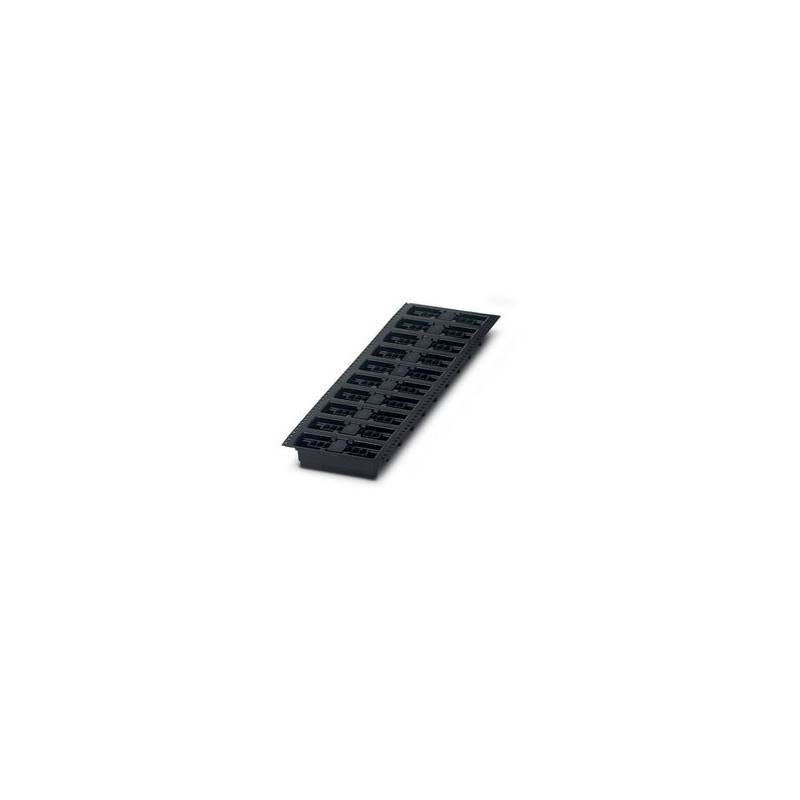

MCV 1,5/ 2-G-3,81-THT P2,0 R32 1997808 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 1,.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCV 1,5/ 2-G-3,81-THT P2,0 R32 1997808 PHOENIX CONTACT Base da placa de circuito impresso, seção nominal: 1,..

MCV 1,5/ 2-G-3,81-THT P2,0 R32

1997808

PHOENIX_CONTACT

1000

Produto sob demanda, sem reembolso.

Base da placa de circuito impresso, seção nominal: 1,5 mm2, cor: preta, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: macho, número de linhas: 1, número de polos: 2, família de artigos: MCV 1,5/.. -G-THT, passo: 3,81 mm, montagem: THR soldagem/solda por onda, arranjo dos pinos: Arranjo linear dos pinos, comprimento dos pinos [P]: 2 mm, sistema plug-in: COMBICON MC 1.5, Orientação da face da plugue: Padrão, travamento: sem, tipo de fixação: sem, tipo de embalagem: 32 mm de largura, mais informações para o usuário e recomendações de design sobre tecnologia de Refluxo Através do Furo podem ser encontradas em: Abaixo

Carcaça da base de PCB, seção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Macho, número de linhas: 1, número de postes: 2, família de artigos: MCV 1.5/.. -G-THT, passo: 3,81 mm, montagem: Solda THR, arranjo do pino: Arranjo linear do pino, comprimento do pino [P]: 2 mm, sistema plug-in: COMBICON MC 1.5, Orientação da face do plug-in: Padrão, bloqueio: sem, tipo de acessório: sem, tipo de embalagem: alça de 32 mm de largura, Mais informações do usuário e recomendações de design sobre a tecnologia Through Hole Reflow podem ser encontradas em: Downloads

PCB headers, nominal cross section: 1.5 mm2, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of rows: 1, number of positions: 2, product range: MCV 1,5/..-G-THT, pitch: 3.81 mm, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 2 mm, plug-in system: COMBICON MC 1,5, Pin connector pattern alignment: Standard, locking: without, mounting: without, type of packaging: 32 mm wide tape, For user information and design recommendations for through-hole reflow technology, go to: Downloads

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $1,032.03
Preço unitário: $1.03
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
TypeComponent suitable for through hole reflow
Product typePCB headers
Product familyMCV 1,5/..-G-THT
Number of positions2
Pitch3.81 mm
Number of rows1
Mounting flangeno
Pin layoutLinear pinning
Electrical properties
Nominal current IN8 A
Nominal voltage UN160 V
Degree of pollution3
Contact resistance1.4 mΩ
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
Mounting
Mounting typeTHR soldering
Pin layoutLinear pinning
Processing notes
ProcessReflow/wave soldering
Moisture Sensitive LevelMSL 3
Classification temperature Tc260 °C
Solder cycles in the reflow3
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1.3 - 3 µm Ni)
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1.3 - 3 µm Ni)
Material data - housing
Color (Housing)black (9005)
Insulating materialPA
Insulating material groupIIIa
CTI according to IEC 60112250
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawinglvyipnqdqd.jpg
Pitch3.81 mm
Width [w]9.01 mm
Height [h]11.2 mm
Length [l]7.25 mm
Installed height9.2 mm
Solder pin length [P]2 mm
PCB design
Hole diameter1.4 mm
Mechanical tests
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Contact holder in insert
SpecificationIEC 60512-15-1:2008-05
Contact holder in insert
Requirements >20 N		Test passed
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.7 N
Withdraw strength per pos. approx.5 N
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions16
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 250
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2.5 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.6 mm
Rated insulation voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)3.2 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed50 m/s² (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level2.95 kV
Contact resistance R11.4 mΩ
Contact resistance R21.5 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress105 °C/168 h
Power-frequency withstand voltage1.39 kV
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Dimensional drawinggoadhtclof.jpg
Type of packaging32 mm wide tape
[W] tape width32 mm
[W2] coil overall dimension38.4 mm
[A] coil diameter330 mm
ESD level(D) electrostatically conductive
SpecificationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1997808 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 3.81 mm
Dimensão das conexões (EF006827) 3.81 mm
Corrente nominal especificada In (EF008250) 8 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.4 mm
Comprimento do pino (EF006825) 2 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Outro
