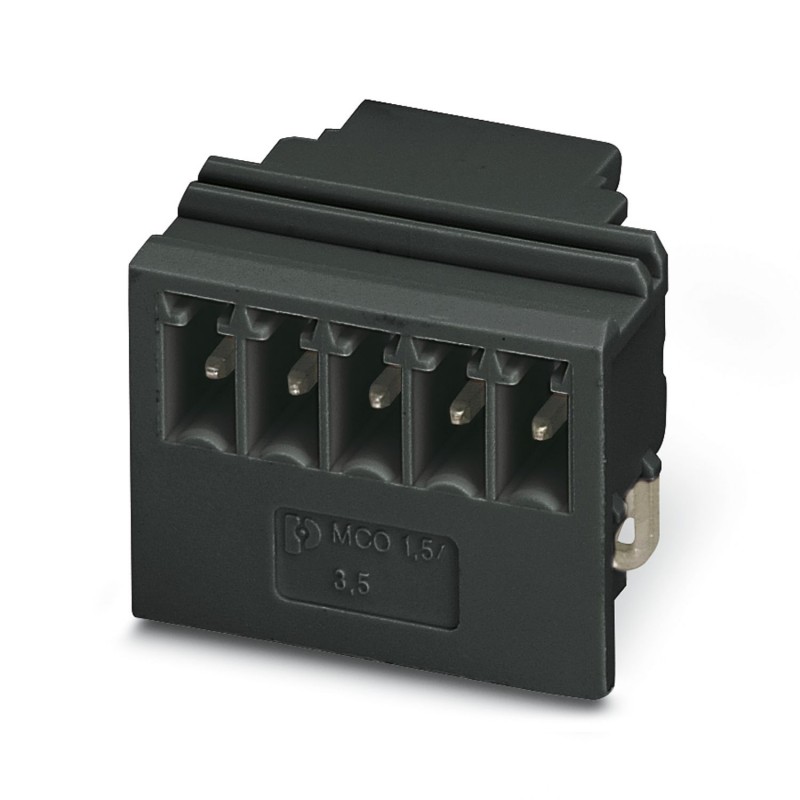

MCO 1,5/ 5-G1L-3,5 BK 2201421 PHOENIX CONTACT De placas de circuito impresso conector Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCO 1,5/ 5-G1L-3,5 BK 2201421 PHOENIX CONTACT De placas de circuito impresso conector

MCO 1,5/ 5-G1L-3,5 BK

2201421

PHOENIX_CONTACT

100

De placas de circuito impresso conector

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, tipo de contato: Macho, número de potenciais: 5, número de linhas: 1, número de polos: 5, número de conexões: 5, família de artigos: MCO 1.5/.. -G1L, passo: 3,5 mm, montagem: Soldagem por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, travamento: sem, Item com saída de pino lateral à esquerda

PCB headers, nominal cross section: 1.5 mm2, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Sn, contact connection type: Pin, number of potentials: 5, number of rows: 1, number of positions: 5, number of connections: 5, product range: MCO 1,5/..-G1L, pitch: 3.5 mm, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 2 mm, plug-in system: COMBICON MC 1,5, Pin connector pattern alignment: Orthogonal, locking: without, Product with pin output on left side

Mais detalhes


Conectores > Conector de circuito impresso

Caixas eletrônicas

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $360.13
Preço unitário: $3.60
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typePCB headers
Product familyMCO 1,5/..-G1L
TypeHeader perpendicular to the PCB
Number of positions5
Pitch3.5 mm
Number of connections5
Number of rows1
Number of potentials5
Pin layoutLinear pinning
Electrical properties
Nominal current IN8 A
Nominal voltage UN160 V
Contact resistance1.6 mΩ
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
Contact materialCu alloy
Surface characteristicstin-plated
Material data - housing
Color (Housing)black (9005)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Dimensions
Dimensional drawingzzyynvpzer.jpg
Pitch3.5 mm
Width [w]19.95 mm
Height [h]17.8 mm
Length [l]14.55 mm
Solder pin length [P]2 mm
Pin dimensions0.8 x 0.8 mm
PCB design
Hole diameter1.2 mm
Mechanical tests
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Contact holder in insert
SpecificationIEC 60512-15-1:2008-05
Contact holder in insert
Requirements >20 N		Test passed
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.8 N
Withdraw strength per pos. approx.4 N
Electrical tests
Thermal test Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions5
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances
Insulating material groupI
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)0.8 mm
Rated insulation voltage (II/2)320 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)1.6 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Acceleration5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Test directionsX-, Y- and Z-axis
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level2.95 kV
Contact resistance R11.6 mΩ
Contact resistance R21.6 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress105 °C/168 h
Power-frequency withstand voltage1.39 kV
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 55 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C

ETIM for 2201421 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de polos (EF001391) 5
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 3.5 mm
Dimensão das conexões (EF006827) 3.5 mm
Corrente nominal especificada In (EF008250) 8 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.2 mm
Comprimento do pino (EF006825) 2 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
