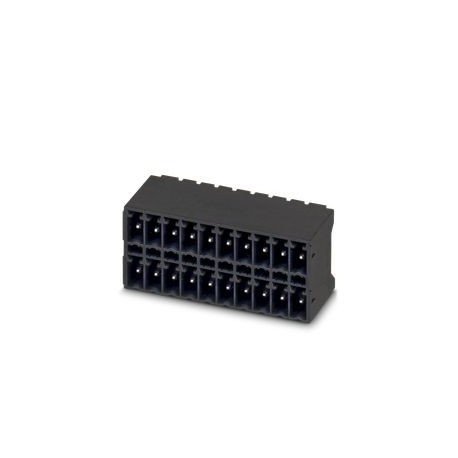

MCDN 1,5/ 2-G1-3,5 P14THR R24 1586081 PHOENIX CONTACT Caixa da base da placa de circuito impresso, seção nom.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCDN 1,5/ 2-G1-3,5 P14THR R24 1586081 PHOENIX CONTACT Caixa da base da placa de circuito impresso, seção nom..

MCDN 1,5/ 2-G1-3,5 P14THR R24

1586081

PHOENIX_CONTACT

330

Produto sob demanda, sem reembolso.

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Sn, tipo de conexão de contato: Macho, número de linhas: 2, número de polos: 2, família de artigos: MCDN 1.5/.. -G1-THR, passo: 3,5 mm, montagem: Solda THR/solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 1,4 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON FMC 1.5 - MCDN 1.5, Orientação da face do plug-in: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: cinta de 24 mm de largura

Carcaça da base da placa de circuito impresso

PCB headers, nominal cross section: 1.5 mm2, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of rows: 2, number of positions: 2, product range: MCDN 1,5/..-G1-THR, pitch: 3.5 mm, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 1.4 mm, number of solder pins per potential: 1, plug-in system: COMBICON MC 1,5, Pin connector pattern alignment: Standard, locking: without, mounting: without, type of packaging: 24 mm wide tape

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $948.39
Preço unitário: $2.87
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors S
Product typePCB headers
Product familyMCDN 1,5/..-G1-THR
Number of positions2
Pitch3.5 mm
Number of rows2
Pin layoutLinear pinning
Solder pins per potential1
Electrical properties
Nominal current IN8 A
Nominal voltage UN160 V
Degree of pollution3
Contact resistance2.1 mΩ
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
Mounting
Mounting typeTHR soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1.3 - 3 µm Ni)
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1.3 - 3 µm Ni)
Material data - housing
Color (Housing)black (9005)
Insulating materialLCP
Insulating material groupIIIa
CTI according to IEC 60112175
Flammability rating according to UL 94V0
Notes
Details for soldering processesProcessing using reflow processes in compliance with IEC 60068-2-58 or DIN EN 61760-1 (latest version)
Moisture Sensitive Level (MSL) = 1 according to IPC/JEDEC J-STD-020-C
Dimensions
Dimensional drawingfakawlzclm.jpg
Pitch3.5 mm
Width [w]8.5 mm
Height [h]15.2 mm
Length [l]13.3 mm
Installed height16 mm
Solder pin length [P]1.4 mm
Pin dimensions0.8 x 0.8 mm
PCB design
Hole diameter1.4 mm
Mechanical tests
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Contact holder in insert
SpecificationIEC 60512-15-1:2008-05
Contact holder in insert
Requirements >20 N		Test passed
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.9 N
Withdraw strength per pos. approx.6 N
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions20
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 175
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2.5 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.6 mm
Rated insulation voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)2.5 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level2.95 kV
Contact resistance R12.1 mΩ
Contact resistance R22.4 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress100 °C/168  h
Power-frequency withstand voltage1.39 kV
Ambient conditions
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Dimensional drawinggoadhtclof.jpg
Type of packaging24 mm wide tape
[W] tape width24 mm
[W2] coil overall dimension30.4 mm
[A] coil diameter330 mm
Outer packaging typeTransparent-Bag
ESD level(D) electrostatically conductive
SpecificationDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1586081 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de linhas de contato da ficha (EF006935) 2
Contatos de espaçamento modular (EF007326) 3.5 mm
Dimensão das conexões (EF006827) 3.5 mm
Corrente nominal especificada In (EF008250) 8 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.4 mm
Comprimento do pino (EF006825) 1.4 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Outro
