> PHOENIX_CONTACT>Conectores PCB>MCD 1,5/ 8-G1F-3,81 AU 1704480 PHOENIX CONTACT Header
Produto anterior Próximo produto

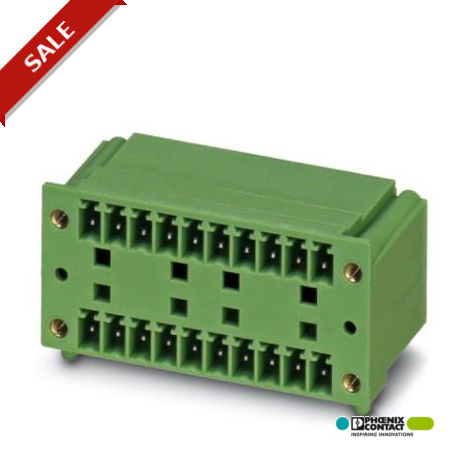

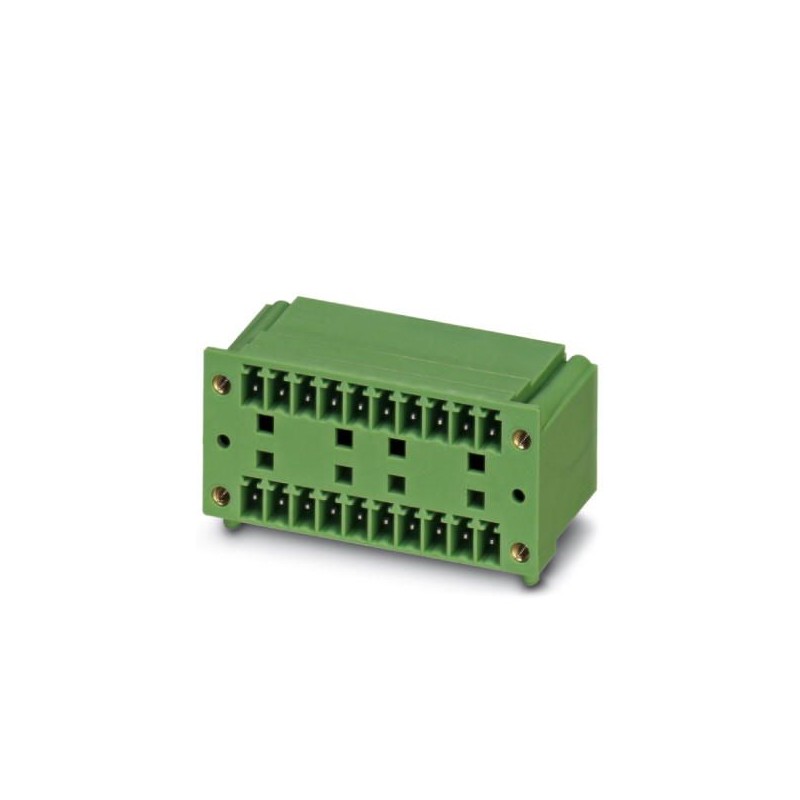

MCD 1,5/ 8-G1F-3,81 AU 1704480 PHOENIX CONTACT Header Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCD 1,5/ 8-G1F-3,81 AU 1704480 PHOENIX CONTACT Header

MCD 1,5/ 8-G1F-3,81 AU

1704480

PHOENIX_CONTACT

50

Header

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, superfície de contato: Ouro, tipo de contato: Macho, Número de potenciais: 16, Número de linhas: 2, Número de polos por linha: 8, número de conexões: 16, família de artigos: MCD 1.5/.. -G1F, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, Stecksystem: MINI COMBICON, Travamento:Trava de parafuso, tipo de embalagem: embalagem em caixa, No caso de uma combinação com peças plug-in MCV, um conector MCVW e um conector MCVR devem ser usados, respectivamente.

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Header, nominal current: 8 A, rated voltage (III/2): 160 V, number of positions: 8, pitch: 3.81 mm, color: green, contact surface: Gold, mounting: Wave soldering, In combination with MCV plug components, both an MCVW and an MCVR plug must be used.

General

Range of articlesMCD 1,5/..-G1F
Insulating material groupI
Rated surge voltage (III/3)2.5 kV
Rated surge voltage (III/2)2.5 kV
Rated surge voltage (II/2)2.5 kV
Rated voltage (III/3)160 V
Rated voltage (III/2)160 V
Rated voltage (II/2)320 V
Connection in acc. with standardEN-VDE
Nominal current IN8 A
Maximum load current8 A
Insulating materialPA
Flammability rating according to UL 94V0
Colorgreen
Number of positions8

Standards and Regulations

Connection in acc. with standardEN-VDE
CSA
Flammability rating according to UL 94V0

Environmental Product Compliance

China RoHSEnvironmentally Friendly Use Period = 50
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127141190
eCl@ss 6.027260704
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
