MCD 1,5/16-G1F-3,81 BK 1102064 PHOENIX CONTACT PCB cabeçalhos, corrente nominal: 8 A, tensão nominal (III/2)..

MCD 1,5/16-G1F-3,81 BK

1102064

PHOENIX_CONTACT

50

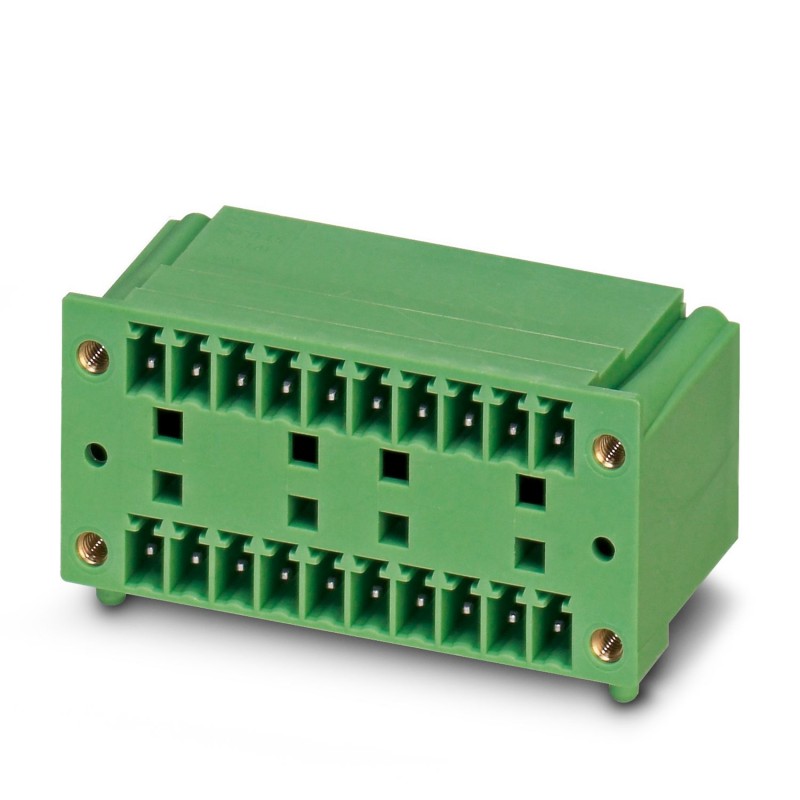

PCB cabeçalhos, corrente nominal: 8 A, tensão nominal (III/2): 160 V, nominal da secção transversal de 1,5 mm2, número de posições: 16, pitch: 3.81 mm, cor: preto, superfície de contato: Estanho, de montagem: de solda da Onda, layout de pino: Linear, fixação, solda do pino [P]: 3.5 mm

Caixa base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de linhas: 2, número de polos: 16, família de artigos: MCD 1,5/.. -G1F, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (rosca), tipo de embalagem: em caixa

PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 16, pitch: 3.81 mm, color: black, contact surface: Tin, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.5 mm

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1102064
Quantidade de embalagem1
GTIN (EAN)4055626961347
Número do imposto alfandegário85366930

Desenhos

Diagram

Diagram
Type: MC 1,5/...-STF-3,81 with MCD 1,5/...-G1F-3,81

Diagram

Diagram
Type: FK-MCP 1,5/...-STF-3,81 with MCD 1,5/...-G1F-3,81

Diagram

Diagram
Type: FRONT-MC 1,5/...-STF-3,81 with MCD 1,5/...-G1F-3,81

Diagram

Diagram
Type: FMC 1,5/...-STF-3,81 with MCD 1,5/...-G1F-3,81

Diagram

Diagram
Type: MCV(W/R) 1,5/...-STF-3,81 with MCD 1,5/...-G1F-3,81

Voltar para cima

Item properties

Brief article descriptionFeed-through header
Plug-in systemMINI COMBICON
Type of contactMale connector
Range of articlesMCD 1,5/..-G1F
Pitch3.81 mm
Number of positions16
Mounting typeWave soldering
Pin layoutLinear pinning
Number of levels2
Voltar para cima

Electrical parameters

Nom. voltage160 V
Voltar para cima

Connection capacity

pluggableYes
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1 - 3 µm Ni),
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1 - 3 µm Ni)
Voltar para cima

Material data - housing

Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Voltar para cima

Dimensions for the product

Dimensional drawing
Length [ l ]21.9 mm
Width [ w ]71.35 mm
Height [ h ]26.2 mm
Pitch3.81 mm
Height (without solder pin)22.7 mm
Solder pin [P]3.5 mm
Pin spacing12.70 mm
Pin dimensions0.8 x 0.8 mm
Dimension a57.15 mm
Voltar para cima

Packaging information

Type of packagingpacked in cardboard
Pieces per package50
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Voltar para cima

Termination and connection method

Test for conductor damage and slackeningIEC 60999-1:1999-11
Test passed
Voltar para cima

Pull-out test

Pull-out testIEC 60999-1:1999-11
Test passed
Conductor cross section / conductor type / tensile force0.14 mm² / solid / > 7 N
0.14 mm² / flexible / > 7 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Voltar para cima

Mechanical tests according to standard

Visual examinationTest passed IEC 60512-1-1:2002-02
Dimensional testTest passed IEC 60512-1-2:2002-02
Resistance of markingTest passed IEC 60068-2-70:1995-12
ResultTest passed
SpecificationIEC 60512-13-2:2006-02
No. of cycles25
Insertion strength per pos. approx.8 N
Withdraw strength per pos. approx.5 N
Polarization and codingTest passed IEC 60512-13-5:2006-02
ResultTest passed
SpecificationIEC 60512-15-1:2008-05
Test force per pos.28.5 N
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60664-1:2007-04
SpecificationIEC 60664-1:2007-04
Rated insulation voltage (III/3)160 V
Rated insulation voltage (III/2)160 V
Rated insulation voltage (II/2)320 V
Rated surge voltage (III/3)2.5 kV
Rated surge voltage (III/2)2.5 kV
Rated surge voltage (II/2)2.5 kV
Minimum clearance - inhomogeneous field (III/3)1.5 mm
Minimum clearance - inhomogeneous field (III/2)1.5 mm
Minimum clearance - inhomogeneous field (II/2)1.5 mm
Minimum creepage distance value (III/3)2 mm
Minimum creepage distance value (III/2)1.5 mm
Minimum creepage distance value (II/2)1.6 mm
Voltar para cima

Mechanical tests (A)

Insertion strength per pos. approx.8 N
Withdraw strength per pos. approx.5 N
Polarization when inserted requirement >20 NTest passed
Contact holder in insert requirements >20 NTest passed
Voltar para cima

Durability tests (B)

SpecificationIEC 60512-9-1:2010-03
Insertion/withdrawal cycles25
Contact resistance R21st level1.3 mΩ
Contact resistance R22nd level2.2 mΩ
Impulse withstand voltage at sea level2.95 kV
Power-frequency withstand voltage1.39 kV
Insulation resistance, neighboring positions> 2 TΩ
Voltar para cima

Climatic tests (D)

SpecificationISO 6988:1985-02
Cold stress-40 °C/2 h
Thermal stress100 °C/168 h
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
