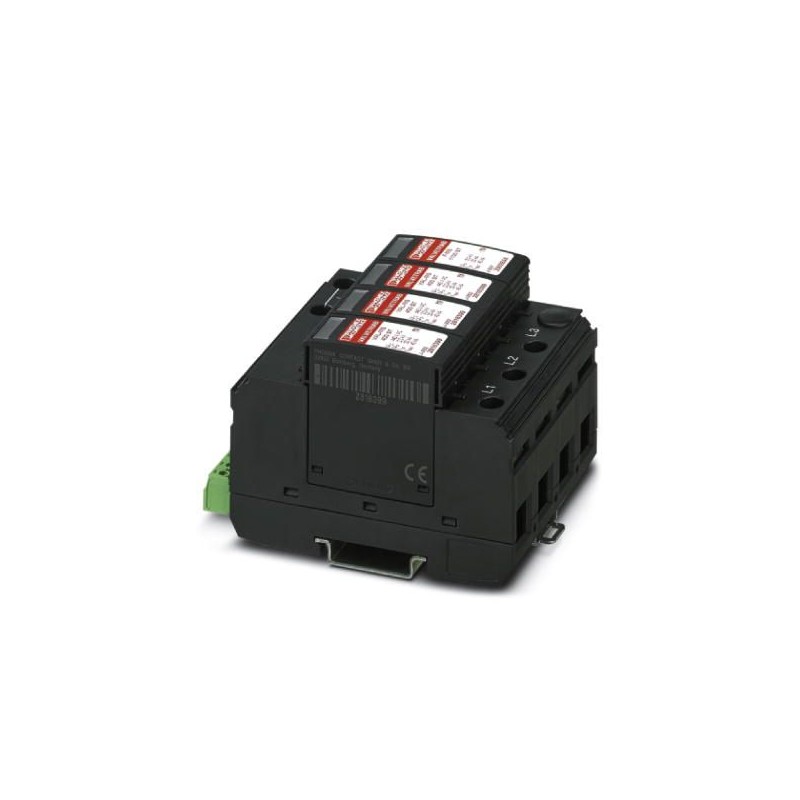

VAL-MS 400/3+0/VF-FM 2910476 PHOENIX CONTACT Dispositivo de proteção contra surtos tipo 2
VAL-MS 400/3+0/VF-FM
2910476
PHOENIX_CONTACT
Dispositivo de proteção contra surtos tipo 2
Dispositivo de proteção contra surtos de 3 canais, para montagem em NS 35/7.5, com contato de indicação remota (FM) como interruptor, tensão CA de 400 V
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2910476 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626459172 |
| Peso por unidade (exclusive embalagem) | 393,500 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 98,7 mm |
|---|---|
| Largura | 71 mm |
| Profundidade | 65,7 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 4 TE |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 5000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | II |
|---|---|
| T2 | |
| Tipos EN | T2 |
| Circuitos de proteção | L-PE |
| L-L | |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | preto RAL 9005 |
| Material caixa | PA 6.6 |
| PBT | |
| Grau de impurezas | 2 |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Módulo para trilho de fixação plugável em dois lados |
| Número de pólos | 4 |
| Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
Outras descrições
| Nota | Ensaio de ruptura até 4 kV aprovado de acordo com a DIN EN 61000-4-4. |
|---|---|
| Com isolamento contra impulsos repetitivos até 1,5 kV. | |
| Utilizar em sistemas IT entre L-PE apenas se o corpo dos componentes operacionais do sistema de baixa tensão estiver conectado ao sistema de aterramento da estação transformadora (aterramento comum da estação transformadora HV e do corpo do sistema de consumo LV. RE= RAconforme IEC 60364-4-442 / VDE 0100-442 Figura 44D / Exemplo a). | |
| Em caso de utilização a uma altura > 2000 m (amsl), é necessário respeitar uma distância de 2 mm em relação a peças ativas e aterradas. |
Circuito de proteção
| Tensão nominal UN | 400 V AC (IT) |
|---|---|
| Freqüência nominal fN | 50 Hz (60 Hz) |
| Máxima tensão contínua UC | 440 V AC |
| Corrente de carga nominal IL | 80 A |
| Corrente do condutor de proteção IPE | ≤ 5 µA |
| Consumo de potência standby PC | ≤ 600 mVA |
| Corrente de pico nominal In(8/20)µs | 20 kA |
| Pico de corrente de descarga máx. Imáx.(8/20) µs | 40 kA |
| Resistência a curto-circuito ISCCR | 25 kA |
| Nível de proteção Up(L-L) | ≤ 4 kV |
| Nível de proteção Up(L-PE) | ≤ 3,5 kV |
| Tensão residual Ures(L-L) | ≤ 4 kV (com In) |
| Tensão residual Ures(L-PE) | ≤ 2,3 kV (com In) |
| Tempo de resposta tA(L-L) | ≤ 25 ns |
| Tempo de resposta tA(L-PE) | ≤ 100 ns |
| Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG) |
| Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 100 A (gG) |
Indicação/mensagem remota
| Função de comutação | Inversor |
|---|---|
| Tensão operacional | 5 V AC ... 250 V AC (Altitude ≤ 2000 m acima do nível médio do mar) |
| 5 V AC ... 150 V AC (Altitude > 2000 m acima do nível médio do mar) | |
| 30 V DC | |
| Corrente de operação | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
| Rosca | M2 |
| Torque de aperto | 0,25 Nm |
| Comprimento de isolamento | 7 mm |
| Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Classificações
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Sim |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Corrente de descarga nominal (8/20) (EF004214) | 20 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 40 kA |
| Tensão máxima contínua AC (EF004198) | 440 V |
| Nível de proteção de tensão (EF003525) | 3.5 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 100 A |
| Proteção de sobreintensidade máx. Ligação em série (fusível) (EF015963) | 80 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 25 kA |
| Fusível de backup integrado (EF008797) | Sim |
| Sem correntes de fuga (EF016002) | Não |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Tamanho do fusível (EF002566) | Outro |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 1.5 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 25 mm² |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
