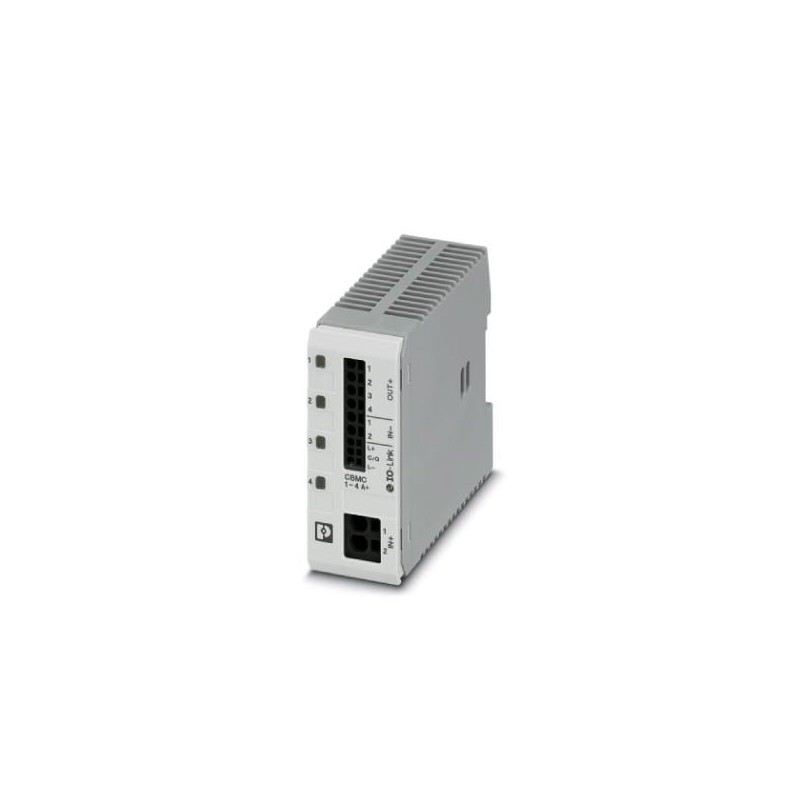

CBMC E4 24DC/1-4A+ IOL 2910410 PHOENIX CONTACT Disjuntor de proteção de equipamentos eletrônico
CBMC E4 24DC/1-4A+ IOL
2910410
PHOENIX_CONTACT
Disjuntor de proteção de equipamentos eletrônico
Proteção de surtos
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2910410 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4055626448558 |
| Peso por unidade (exclusive embalagem) | 139,000 GRM |
| Número do imposto alfandegário | 85363030 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Teste de umidade | 96 h, 95 % RH, 40 °C |
| Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
| Impactos (Operação) | 30g (IEC 60068-2-27, Teste Ea) |
| Vibração (funcionamento) | 10 Hz ... 57,6 Hz (Amplitude ±0,35 mm; conforme IEC 60068-2-6, teste Fc) |
| 57,6 Hz … 150 Hz (Aceleração 5g; conforme IEC 60068-2-6, teste Fc) | |
| Grau de proteção | IP20 |
Geral
| Classe de inflamabilidade conforme UL 94 | V-0 |
|---|---|
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | cinza claro RAL 7035 |
| Número de pólos | 4 |
| Classe de proteção | III |
| Formato | Módulo sobre trilho inteiriço |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Tensão de teste | 0,5 kV |
| Tensão operacional | 18 V DC ... 30 V DC |
| Tensão nominal | 24 V DC |
| Corrente nominal IN | máx. 16 A DC (IN+) |
| máx. 40 A DC (por cada polo do terminal em caso de jumpeamento de outros equipamentos via IN+) | |
| 1 / 2 / 3 / 4 A DC (ajustável para cada canal de saída) | |
| Tolerância de medição I | ± 15 % |
| Resistência de feedback | máx. 35 V DC |
| Elemento Fail-Safe | 15 A DC (por canal de saída) |
| Eficiência | > 99 % |
| Corrente de repouso I0 | típ. 33 mA |
| Potência de dissipação | típ. 0,8 W (Em estado ocioso) |
| < 4 W (Na operação nominal) | |
| Tempo de inicialização do módulo | 1,6 s |
| Tempo de espera após o desligamento de um canal | 5 s (sobrecarga/Curto-circuito) |
| Tipo de disparo | E (eletrônico) |
| Fusível necessário | não necessário, elemento Fail-Safe integrado |
| Resistência dielétrica | máx. 35 V DC (Circuito de carga) |
| MTBF (IEC 61709, SN 29500) | 6896552 h (com 25 °C com 21 % de carga) |
| 2597403 h (com 40 °C com 34,25 % de carga) | |
| 443066 h (com 35 °C com 100% de carga) | |
| Tempo de desligamento do circuito de carga | ≤ 10 ms (com curto-circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desligamento de subtensão do circuito de carga | ≤ 17,8 V DC (ativo) |
| ≥ 18,8 V DC (inativo) | |
| Desligamento de sobretensão do circuito de carga | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (inativo) | |
| Circuito de carga capacitiva máx. | 30000 µF (Dependendo do ajuste da corrente e da corrente de curto-circuito disponível) |
Interface
| Tipo de interface | IO-Link |
|---|---|
| Especificação | V1.1 |
| Proteção contra inversão polarização | Sim |
| Velocidade de transmissão | 230,4 kBit/s (COM3) |
| Tempo de ciclo | min. 40 ms |
| Quantidade de dados de processo | 8 Byte (Dados de entrada) |
| 3 Byte (Dados de saída) | |
| Tensão nominal de alimentação periférica | 24 V DC |
| Consumo de energia | máx. 30 mA (IO-Link L+) |
| IO-Link Vendor ID | 176dec, 00 B0hex |
| IO-Link Device ID | 393520dec, 06 01 30hex |
Sinalização
| Canal LED desligado | desligado (Canal desligado) |
|---|---|
| Canal LED verde | acende (Canal ligado) |
| Canal LED amarelo | acende (Canal ligado, grau de utilização do canal > 80 %) |
| piscando (Modo de programação ativo) | |
| Canal LED vermelho | acende (Canal desligado, sobretensão ou subtensão ativa) |
| acende temporariamente (Canal desligado, fase de resfriamento de 5 s, comutação por curto circuito ou sobrecarga) | |
| piscando (Canal desligado, pronto para religação, disparo por curto-circuito e sobrecarga) | |
| piscando duas vezes (Canal desligado, excedimento do limite de corrente total do equipamento de 40 A) | |
| LED IO-Link desligado | desligado (Sem comunicação) |
| LED IO-Link verde | piscando (Conexão IO-Link estabelecida) |
Dados de conexão
| Denominação conexão | Circuito de corrente principal IN+ |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 15 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 10 mm² |
| Bitola do condutor AWG | 24 ... 8 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 4 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 6 mm² |
| Denominação conexão | Circuito de corrente principal IN- |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
| Denominação conexão | Circuito de corrente principal OUT |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
Normas e disposições
| Normas/disposições | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| EN 60068-2-78 | |
| EN 50178 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
Classificações
eCl@ss 10.0.127140401eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
