> PHOENIX_CONTACT>Conectores PCB>MC 1,5/ 5-G-3,81 CP2,4 1021436 PHOENIX CONTACT Header de passagem MC 1,5/ 5-G-3,81 CP2,4 1021436
Produto anterior Próximo produto

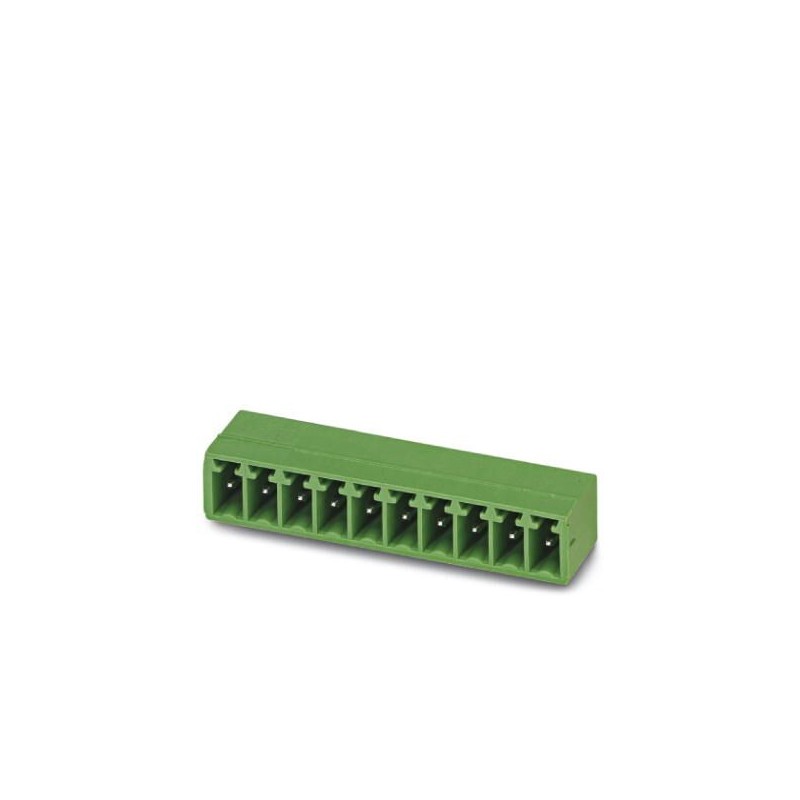

MC 1,5/ 5-G-3,81 CP2,4 1021436 PHOENIX CONTACT Header de passagem MC 1,5/ 5-G-3,81 CP2,4 1021436 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MC 1,5/ 5-G-3,81 CP2,4 1021436 PHOENIX CONTACT Header de passagem MC 1,5/ 5-G-3,81 CP2,4 1021436

MC 1,5/ 5-G-3,81 CP2,4

1021436

PHOENIX_CONTACT

250

Header de passagem - MC 1,5/ 5-G-3,81 CP2,4 - 1021436

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, Número de potenciais: 5, Número de linhas: 1, Número de pólos por linha: 5, número de conexões: 5, família de artigos: MC 1.5/.. -G, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,4 mm, Stecksystem: MINI COMBICON, Travamento: sem

PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 5, pitch: 3.81 mm, color: green, contact surface: Tin, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.4 mm

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1021436
Quantidade de embalagem1
GTIN (EAN)4055626513737
Número do imposto alfandegário85366930

Desenhos

Diagram

Diagram
Type: MC 1,5/...-ST-3,81 with MC 1,5/...-G-3,81

Diagram

Diagram
Type: MCVW 1,5/...-ST-3,81 with MC 1,5/...-G-3,81

Diagram

Diagram
Type: FMC 1,5/...-ST-3,81 with MC 1,5/...-G-3,81

Voltar para cima

Item properties

Brief article descriptionFeed-through header
Plug-in systemMINI COMBICON
Type of contactMale connector
Range of articlesMC 1,5/..-G
Pitch3.81 mm
Number of positions5
Drive form screw headSlotted
Mounting typeWave soldering
Pin layoutLinear pinning
Number of levels1
Number of connections5
Number of potentials5
Voltar para cima

Electrical parameters

Nominal current8 A
Nom. voltage160 V
Rated voltage160 V
Rated voltage (III/2)160 V
Rated voltage (II/2)250 V
Rated surge voltage (III/3)2.5 kV
Rated surge voltage (III/2)2.5 kV
Rated surge voltage (II/2)2.5 kV
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1 - 3 µm Ni),
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1 - 3 µm Ni)
Voltar para cima

Material data - housing

Housing colorgreen (6021)
Insulating materialPBT
Insulating material groupIIIa
CTI according to IEC 60112225
Flammability rating according to UL 94V0
Voltar para cima

Dimensions for the product

Dimensional drawing
Length [ l ]9.2 mm
Width [ w ]20.44 mm
Height [ h ]10.65 mm
Pitch3.81 mm
Height (without solder pin)7.25 mm
Solder pin [P]3.4 mm
Pin dimensions0.8 x 0.8 mm
Dimension a15.24 mm
Voltar para cima

Dimensions for PCB design

Hole diameter1.2 mm
Voltar para cima

Packaging information

Pieces per package250
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60664-1:2007-04
SpecificationIEC 60664-1:2007-04
Minimum clearance - inhomogeneous field (III/3)1.5 mm
Minimum clearance - inhomogeneous field (III/2)1.5 mm
Minimum clearance - inhomogeneous field (II/2)1.5 mm
Minimum creepage distance value (III/3)2.5 mm
Minimum creepage distance value (III/2)1.6 mm
Minimum creepage distance value (II/2)2.5 mm
Voltar para cima

Mechanical tests (A)

Insertion strength per pos. approx.6 N
Withdraw strength per pos. approx.4 N
Polarization when inserted requirement >20 NTest passed
Contact holder in insert requirements >20 NTest passed
Voltar para cima

Durability tests (B)

SpecificationIEC 60512-9-1:2010-03
Contact resistance R11.3 mΩ
Insertion/withdrawal cycles25
Contact resistance R21.5 mΩ
Impulse withstand voltage at sea level2.95 kV
Power-frequency withstand voltage1.39 kV
Insulation resistance, neighboring positions15 TΩ
Voltar para cima

Climatic tests (D)

SpecificationISO 6988:1985-02
Cold stress-40 °C/2 h
Thermal stress100 °C/168 h
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Impulse withstand voltage at sea level2.95 kV
Power-frequency withstand voltage1.39 kV
Voltar para cima

Environmental and durability tests (E)

SpecificationIEC 61984:2008-10
Result, degree of protection, IP codeFinger safety with IP20 test finger
Voltar para cima

Vibration test

SpecificationIEC 60068-2-6:2007-12
ResultTest passed
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 - 60.1 Hz)
Acceleration5 g (60.1 - 150 Hz)
Test duration per axis2.5 h
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402
Voltar para cima

ETIM

ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637
Voltar para cima

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
