> PHOENIX_CONTACT>Conectores PCB>MC 1,5/ 3-G-3,5-RN BK 1501592 PHOENIX CONTACT Carcaça da base de PCB, seção transversal nominal: 1,5 mm², co..
Produto anterior Próximo produto

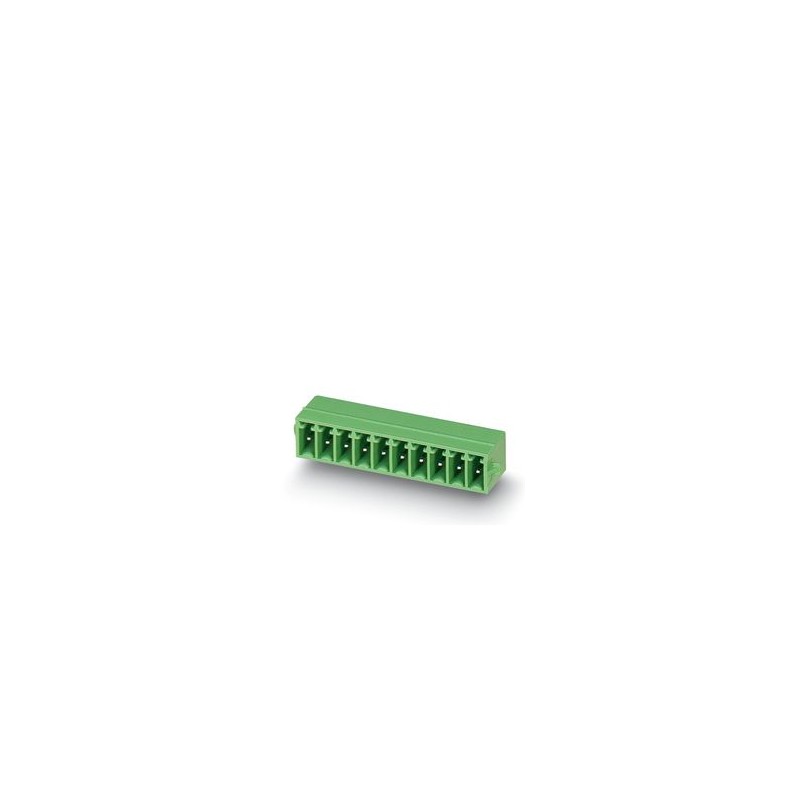

MC 1,5/ 3-G-3,5-RN BK 1501592 PHOENIX CONTACT Carcaça da base de PCB, seção transversal nominal: 1,5 mm², co.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MC 1,5/ 3-G-3,5-RN BK 1501592 PHOENIX CONTACT Carcaça da base de PCB, seção transversal nominal: 1,5 mm², co..

MC 1,5/ 3-G-3,5-RN BK

1501592

PHOENIX_CONTACT

50

Carcaça da base de PCB, seção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: estanho, tipo de contato: Macho, número de linhas: 1, número de postes: 3, família de artigos: MC 1.5/.. -G-RN, passo: 3,5 mm, montagem: Solda por onda, arranjo do pino: Arranjo linear do pino, comprimento do pino [P]: 3,4 mm, número de pinos de solda por potencial: 1, Sistema plug-in: COMBICON MC 1.5, Orientação da face do plug-in: Padrão, travamento: Trava de encaixe, tipo de acessório: Protrusão do soquete, tipo de embalagem: embalagem in a box

PCB headers, nominal cross section: 1.5 mm2, color: black, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Pin, number of rows: 1, number of positions: 3, product range: MC 1,5/..-G-RN, pitch: 3.5 mm, mounting: Wave soldering, pin layout: Linear pinning, solder pin [P]: 3.4 mm, number of solder pins per potential: 1, plug-in system: COMBICON MC 1,5, Pin connector pattern alignment: Standard, locking: Snap-in locking, mounting: Engagement nose, type of packaging: packed in cardboard

Mais detalhes


Conectores PCB

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $47.35
Preço unitário: $0.95

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Best sellers

▲

Related products

▲

Mais informação

▲


Dados técnicos
Product properties
Product lineCOMBICON Connectors S
Product typePCB headers
Product familyMC 1,5/..-G-RN
Number of positions3
Pitch3.5 mm
Number of rows1
Pin layoutLinear pinning
Solder pins per potential1
Electrical properties
Nominal current IN8 A
Nominal voltage UN160 V
Degree of pollution3
Contact resistance1.6 mΩ
Rated voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
Rated voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
Rated voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
Mounting
Mounting typeWave soldering
Pin layoutLinear pinning
Material specifications
Material data - contact
NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicsTin-plated
Metal surface contact area (top layer)Tin (3 - 5 µm Sn)
Metal surface contact area (middle layer)Nickel (1.3 - 3 µm Ni)
Metal surface soldering area (top layer)Tin (3 - 5 µm Sn)
Metal surface soldering area (middle layer)Nickel (1.3 - 3 µm Ni)
Material data - housing
Color (Housing)black (9005)
Insulating materialPBT
Insulating material groupIIIa
CTI according to IEC 60112225
Flammability rating according to UL 94V0
Dimensions
Dimensional drawingfakawlzclm.jpg
Pitch3.5 mm
Width [w]14.1 mm
Height [h]10.65 mm
Length [l]9.2 mm
Installed height7.25 mm
Solder pin length [P]3.4 mm
Pin dimensions0.8 x 0.8 mm
PCB design
Hole diameter1.2 mm
Mechanical tests
Visual inspection
SpecificationIEC 60512-1-1:2002-02
ResultTest passed
Dimension check
SpecificationIEC 60512-1-2:2002-02
ResultTest passed
Resistance of inscriptions
SpecificationIEC 60068-2-70:1995-12
ResultTest passed
Polarization and coding
SpecificationIEC 60512-13-5:2006-02
ResultTest passed
Contact holder in insert
SpecificationIEC 60512-15-1:2008-05
Contact holder in insert
Requirements >20 N		Test passed
Insertion and withdrawal forces
ResultTest passed
No. of cycles25
Insertion strength per pos. approx.7 N
Withdraw strength per pos. approx.6 N
Electrical tests
Thermal test | Test group C
SpecificationIEC 60512-5-1:2002-02
Tested number of positions20
Insulation resistance
SpecificationIEC 60512-3-1:2002-02
Insulation resistance, neighboring positions> 5 MΩ
Air clearances and creepage distances |
SpecificationIEC 60664-1:2007-04
Insulating material groupIIIa
Comparative tracking index (IEC 60112)CTI 225
Rated insulation voltage (III/3)160 V
Rated surge voltage (III/3)2.5 kV
minimum clearance value - non-homogenous field (III/3)1.5 mm
minimum creepage distance (III/3)2.5 mm
Rated insulation voltage (III/2)160 V
Rated surge voltage (III/2)2.5 kV
minimum clearance value - non-homogenous field (III/2)1.5 mm
minimum creepage distance (III/2)1.6 mm
Rated insulation voltage (II/2)250 V
Rated surge voltage (II/2)2.5 kV
minimum clearance value - non-homogenous field (II/2)1.5 mm
minimum creepage distance (II/2)2.5 mm
Environmental and real-life conditions
Vibration test
SpecificationIEC 60068-2-6:2007-12
Frequency10 - 150 - 10 Hz
Sweep speed1 octave/min
Amplitude0.35 mm (10 Hz ... 60.1 Hz)
Sweep speed5g (60.1 Hz ... 150 Hz)
Test duration per axis2.5 h
Durability test
SpecificationIEC 60512-9-1:2010-03
Impulse withstand voltage at sea level2.95 kV
Contact resistance R11.6 mΩ
Contact resistance R21.8 mΩ
Insertion/withdrawal cycles25
Insulation resistance, neighboring positions> 5 MΩ
Climatic test
SpecificationISO 6988:1985-02
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Thermal stress105 °C/168 h
Power-frequency withstand voltage1.39 kV
Ambient conditions
Ambient temperature (operation)-40 °C ... 105 °C (dependent on the derating curve)
Ambient temperature (storage/transport)-40 °C ... 70 °C
Relative humidity (storage/transport)30 % ... 70 %
Ambient temperature (assembly)-5 °C ... 100 °C
Packaging specifications
Type of packagingpacked in cardboard

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 15 Mbytes
