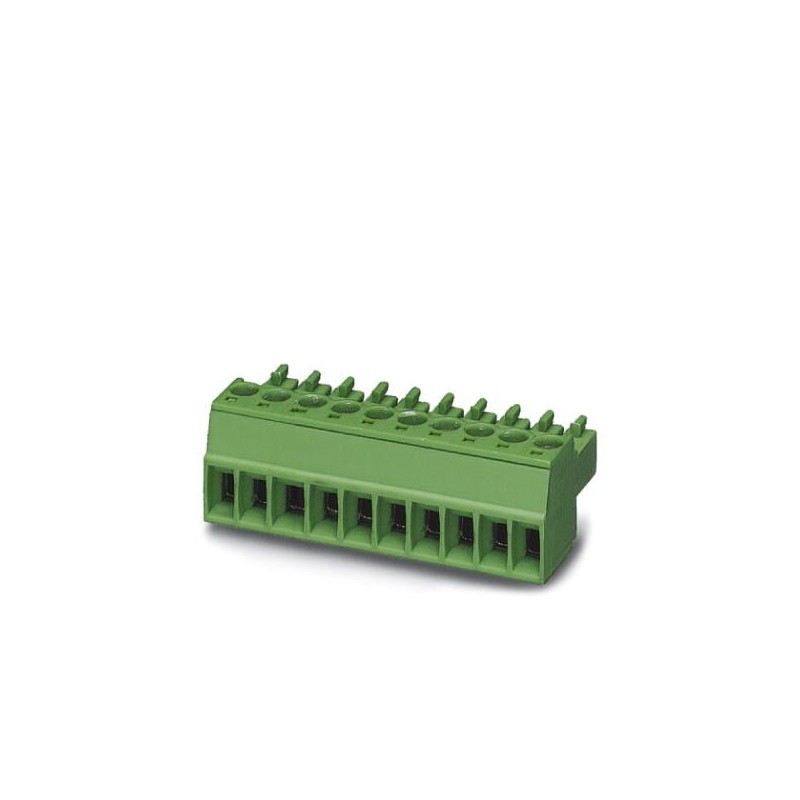

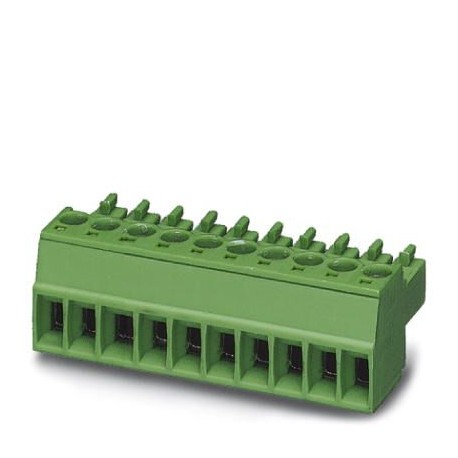

MC 1,5/ 2-ST-3,5 BD:-LS-SO 1716709 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MC 1,5/ 2-ST-3,5 BD:-LS-SO 1716709 PHOENIX CONTACT Conector de placa de circuito impresso

MC 1,5/ 2-ST-3,5 BD:-LS-SO

1716709

PHOENIX_CONTACT

50

Conector de placa de circuito impresso

Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 1, número de pólos: 2, número de conexões: 2, família de artigos: MC 1,5/.. -ST, passo: 3,5 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão do condutor/placa de circuito impresso: 0 °, sistema de encaixe: COMBICON MC 1.5, trava: sem, tipo de fixação: sem, tipo de embalagem: em caixa

PCB connector, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 2, pitch: 3.5 mm, connection method: Screw connection with tension sleeve, color: green, contact surface: Tin

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1716709
Quantidade de embalagem1
GTIN (EAN)4055626637136
Número do imposto alfandegário85366990

Desenhos

Diagram

Diagram
Type: MC 1,5/...-ST-3,5 with MC 1,5/...-G-3,5

Diagram

Diagram
Type: MC 1,5/...-ST-3,5 with MCV 1,5/...-G-3,5

Diagram

Diagram
Type: MC 1,5/...-ST(F)-3,5 with MC 1,5/...-G(F)-3,5 P... THR

Diagram

Diagram
Type: MC 1,5/ 5-ST-3,5 with MCD 1,5/ 5-G3-3,5 P26 THR MAG

Diagram

Diagram
Type: MC 1,5/...-ST-3,5 with MCO 1,5/...-G1L(R)-3,5 KMGY

Diagram

Diagram
Type: MC 1,5/...-ST-3,5 with MCO 1,5/...-G1L(R)-3,5 KMGY

Voltar para cima

Item properties

Brief article descriptionPrinted-circuit board connector
Plug-in systemMINI COMBICON
Type of contactFemale connector
Range of articlesMC 1,5/..-ST
Pitch3.5 mm
Number of positions2
Connection methodScrew connection with tension sleeve
Drive form screw headSlotted (L)
Number of levels1
Number of connections2
Number of potentials2
Voltar para cima

Electrical parameters

Nominal current8 A
Nom. voltage160 V
Rated voltage160 V
Rated voltage (III/2)160 V
Rated voltage (II/2)320 V
Rated surge voltage (III/3)2.5 kV
Rated surge voltage (III/2)2.5 kV
Rated surge voltage (II/2)2.5 kV
Voltar para cima

Connection capacity

Connection methodScrew connection with tension sleeve
pluggableYes
Conductor cross section solid0.14 mm² ... 1.5 mm²
Conductor cross section flexible0.14 mm² ... 1.5 mm²
Conductor cross section AWG / kcmil28 ... 16
Conductor cross section flexible, with ferrule without plastic sleeve0.25 mm² ... 1.5 mm²
Conductor cross section, flexible, with ferrule, with plastic sleeve0.25 mm² ... 0.5 mm²
2 conductors with same cross section, solid0.08 mm² ... 0.5 mm²
2 conductors with same cross section, flexible0.08 mm² ... 0.75 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve0.25 mm² ... 0.34 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve0.5 mm² ... 0.5 mm²
Cylindrical gauge a x b / diameter2.4 mm x 1.5 mm / 1.6 mm
Stripping length7 mm
Torque0.22 Nm ... 0.25 Nm
Voltar para cima

Material data - contact

NoteWEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Contact materialCu alloy
Surface characteristicshot-dip tin-plated
Metal surface terminal point (top layer)Tin (4 - 8 µm Sn)
Metal surface contact area (top layer)Tin (4 - 8 µm Sn)
Voltar para cima

Material data - housing

Housing colorgreen (6021)
Insulating materialPA
Insulating material groupI
CTI according to IEC 60112600
Flammability rating according to UL 94V0
Glow wire flammability index GWFI according to EN 60695-2-12850
Glow wire ignition temperature GWIT according to EN 60695-2-13775
Temperature for the ball pressure test according to EN 60695-10-2125 °C
Voltar para cima

Dimensions for the product

Dimensional drawing
Length [ l ]16.1 mm
Width [ w ]7 mm
Height [ h ]11.1 mm
Pitch3.5 mm
Height (without solder pin)11.1 mm
Dimension a3.5 mm
Voltar para cima

Packaging information

Type of packagingpacked in cardboard
Pieces per package50
Denomination packing unitsPcs.
Voltar para cima

Ambient conditions

Ambient temperature (storage/transport)-40 °C ... 70 °C
Ambient temperature (assembly)-5 °C ... 100 °C
Ambient temperature (operation)-40 °C ... 100 °C (dependent on the derating curve)
Voltar para cima

Termination and connection method

Test for conductor damage and slackeningIEC 60999-1:1999-11
Test passed
Voltar para cima

Pull-out test

Pull-out testIEC 60999-1:1999-11
Test passed
Conductor cross section / conductor type / tensile force0.14 mm² / solid / > 10 N
0.14 mm² / flexible / > 10 N
1.5 mm² / solid / > 40 N
1.5 mm² / flexible / > 40 N
Voltar para cima

Mechanical tests according to standard

Visual examinationTest passed IEC 60512-1-1:2002-02
Dimensional testTest passed IEC 60512-1-2:2002-02
Resistance of markingTest passed IEC 60068-2-70:1995-12
ResultTest passed
SpecificationIEC 60512-13-2:2006-02
No. of cycles25
Insertion strength per pos. approx.6 N
Withdraw strength per pos. approx.4 N
Polarization and codingTest passed IEC 60512-13-5:2006-02
ResultTest passed
SpecificationIEC 60512-15-1:2008-05
Test force per pos.24.5 N
Voltar para cima

Air clearances and creepage distances

Clearances and creepage distancesIEC 60664-1:2007-04
SpecificationIEC 60664-1:2007-04
Minimum clearance - inhomogeneous field (III/3)1.5 mm
Minimum clearance - inhomogeneous field (III/2)1.5 mm
Minimum clearance - inhomogeneous field (II/2)1.5 mm
Minimum creepage distance value (III/3)2 mm
Minimum creepage distance value (III/2)1.5 mm
Minimum creepage distance value (II/2)1.6 mm
Voltar para cima

Mechanical tests (A)

Insertion strength per pos. approx.6 N
Withdraw strength per pos. approx.4 N
Polarization when inserted requirement >20 NTest passed
Contact holder in insert requirements >20 NTest passed
Voltar para cima

Durability tests (B)

SpecificationIEC 60512-9-1:2010-03
Contact resistance R11.3 mΩ
Insertion/withdrawal cycles25
Contact resistance R21.4 mΩ
Impulse withstand voltage at sea level2.95 kV
Power-frequency withstand voltage1.39 kV
Insulation resistance, neighboring positions> 1.6 TΩ
Voltar para cima

Climatic tests (D)

SpecificationISO 6988:1985-02
Cold stress-40 °C/2 h
Thermal stress100 °C/168 h
Corrosive stress0.2 dm3SO2on 300 dm3/40 °C/1 cycle
Impulse withstand voltage at sea level2.95 kV
Power-frequency withstand voltage1.39 kV
Voltar para cima

Environmental and durability tests (E)

SpecificationIEC 61984:2008-10
Result, degree of protection, IP codeFinger safety with IP20 test finger
Voltar para cima

Environmental Product Compliance

REACh SVHCLead 7439-92-1
Voltar para cima
