> PHOENIX_CONTACT>Conectores PCB>MC 0,5/ 4-G-2,5 RD 1028198 PHOENIX CONTACT Header de passagem MC 0,5/ 4-G-2,5 RD 1028198
Produto anterior Próximo produto

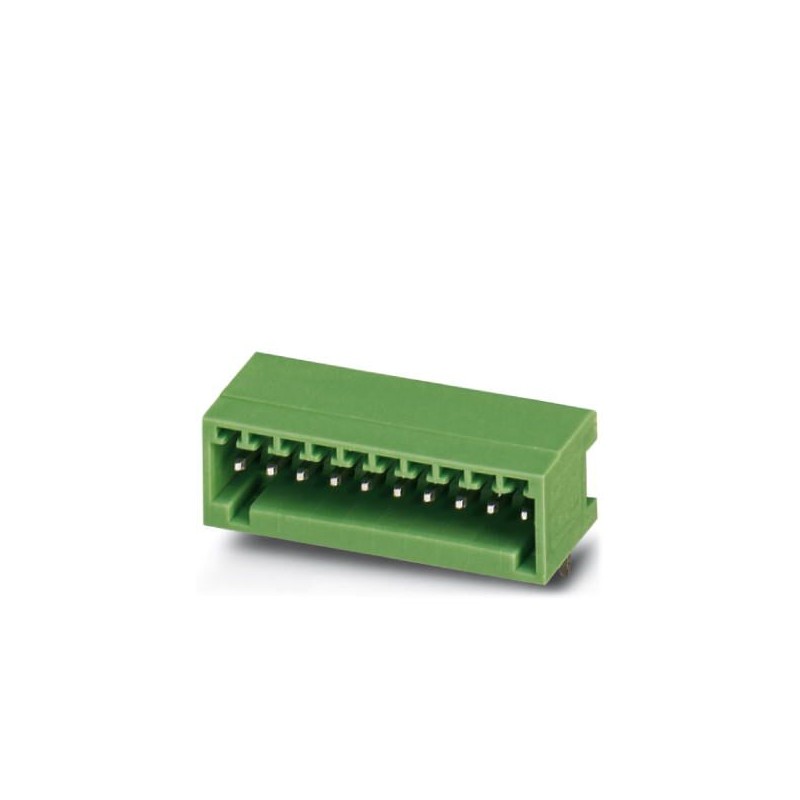

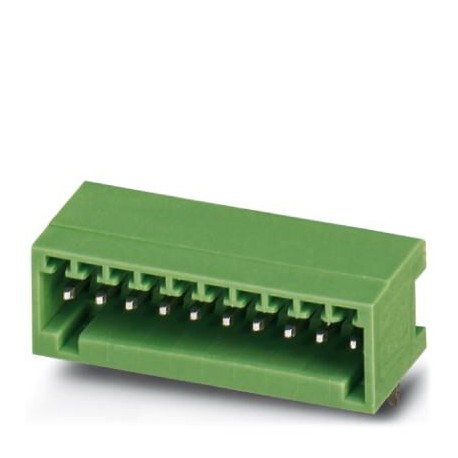

MC 0,5/ 4-G-2,5 RD 1028198 PHOENIX CONTACT Header de passagem MC 0,5/ 4-G-2,5 RD 1028198 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MC 0,5/ 4-G-2,5 RD 1028198 PHOENIX CONTACT Header de passagem MC 0,5/ 4-G-2,5 RD 1028198

MC 0,5/ 4-G-2,5 RD

1028198

PHOENIX_CONTACT

50

Produto sob demanda, sem reembolso.

Header de passagem - MC 0,5/ 4-G-2,5 RD - 1028198

Caixa da base da placa de circuito impresso, seção nominal: 0,5 mm², cor: vermelho, corrente nominal: 4 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 4, número de linhas: 1, número de pólos: 4, número de conexões: 4, família de artigos: MC 0,5/.. -G, passo: 2,5 mm, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 0 °, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,8 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON FK-MC 0,5, Orientação da face do plug-in: Padrão, trava: sem, tipo de fixação: sem, tipo de embalagem: Embalagem em caixa

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $68.52
Preço unitário: $1.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa básica da placa de circuito impresso, corrente nominal: 4 A, tensão de teste (III/2): 160 V, número de polos: 4, passo: 2,5 mm, cor: vermelho, superfície de contato: Estanho, montagem: Solda por onda

Dados comerciais

Código do pedido1028198
Quantidade de embalagem (VPE)50 Unid
Quantidade mínima de pedido50 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
GTIN4055626524467
Peso por unidade (exclusive embalagem)1,072 GRM
Número do imposto alfandegário85366930
País de origemDE (Alemanha)

Medidas

Medidas [ l ]10,1 mm
Largura11,9 mm
Medida do passo2,5 mm
Medida a7,5 mm
Largura [ w ]11,9 mm
Altura [ h ]11,9 mm
Altura8,1 mm
Comprimento do pino de solda3,8 mm
Medidas do pino0,8 x 0,8 mm
Comprimento10,1 mm

Geral

Família de produtosMC 0,5/..-G
Corvermelho
Número de pólos4

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss

eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

ETIM for 1028198 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de polos (EF001391) 4
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 2.5 mm
Dimensão das conexões (EF006827) 2.5 mm
Corrente nominal especificada In (EF008250) 4 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.2 mm
Comprimento do pino (EF006825) 3.8 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Vermelho
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Caixa (para SMD)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
