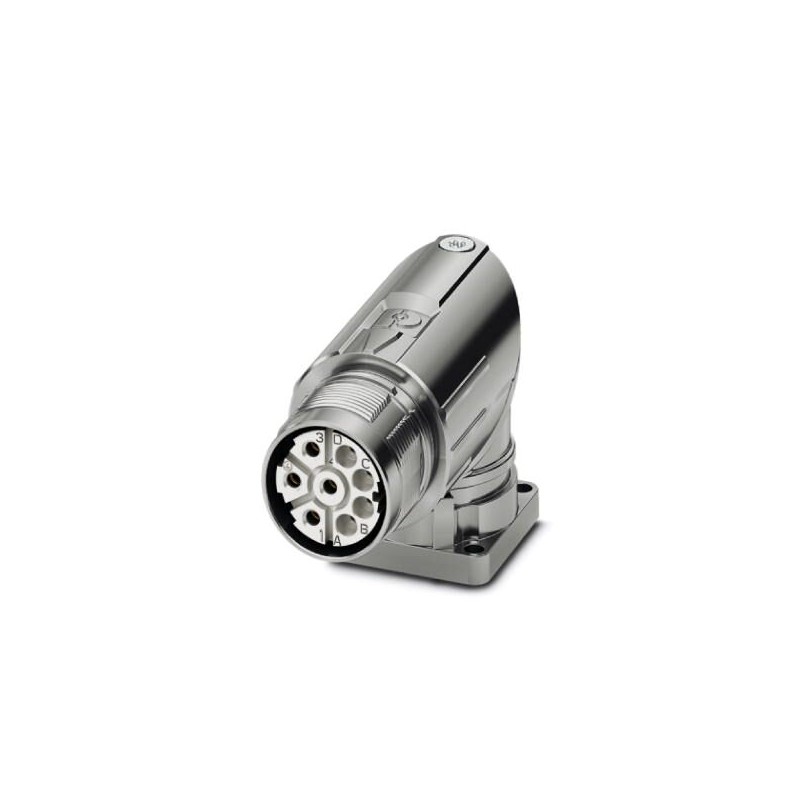

M23-7ES198AA600S 1628488 PHOENIX CONTACT Conector de dispositivo para a parede frontal, M23 PRO, ângulo gira..
M23-7ES198AA600S
1628488
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Conector de dispositivo para a parede frontal, M23 PRO, ângulo giratório, para o padrão e ONECLICK rápido, sistema de travamento, M23, Não. de pos.: 4+3+PE, tipo de contato: Soquete, ligação Faston, as dimensões da flange: 28 mm x 28 mm
M23, Conexão. ficha. para ser apar. parede frontal., M23 PRO, Ângulo de rotação, para ONECLICK rápido e bloqueio padrão, Nº de pólos: 4+3+PE, Tipo de contacto: Fêmea, Ligação ondulada, medição da flange: 28 mm x 28 mm, O artigo não contém chumbo de acordo com a diretiva RoHS II, sem exceção 6c (Pb< 0,1%)
Device connector for front wall, M23 PRO, angled rotatable, for standard and ONECLICK fast locking system, M23, No. of pos.: 4+3+PE, type of contact: Socket, Crimp connection, flange dimensions: 28 mm x 28 mm
Conectores > Condutor circular, de montagem (sem cabo)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1628488 |
|---|---|
| Quantidade de embalagem | 1 |
| Página de catálogo | Página 147 (C-2-2019) |
| GTIN (EAN) | 4055626622194 |
| Número do imposto alfandegário | 85366990 |
Data of the insulating body
| Note | Order information: Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately |
|---|---|
| Insulator material | PA 6.6 |
| Contact connection method | Crimp connection |
| Type of contacts | Socket |
| Application | Power |
| Number of positions | 8 |
| Contact diameter of power contacts | 2 mm |
| Litz wire cross section of power contacts min. | 0.25 mm² |
| Litz wire cross section of power contacts max. | 4 mm² |
| Rated current for power contacts | 30 A |
| Additional text | for max. connection cross section |
| Rated voltage of power contact | 630 V |
| Rated surge voltage | 6 kV |
| Overvoltage category | III |
| Degree of pollution | 3 |
| Contact diameter of signal contacts | 1 mm |
| Litz wire cross section of signal contacts min. | 0.06 mm² |
| Litz wire cross section of signal contacts max. | 1 mm² |
| Rated current of each signal contact at 25°C | 9 A |
| Additional text | for max. connection cross section |
| Rated voltage of signal contact | 250 V |
| Rated surge voltage | 4 kV |
| Overvoltage category | III |
| Degree of pollution | 3 |
| Additional text | for max. connection cross section |
| Installation height | 2000 m |
Housing data
| Housing material | GD-Zn |
|---|---|
| Flange dimensions | 28 mm x 28 mm |
| Type of locking | for standard and ONECLICK fast locking system |
| Degree of protection (when plugged in) | IP66 / IP68 (2m / 24h) / IP69K |
| Thread type | M23 |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Classificações
| Característica | Valor |
|---|---|
| Com conexão blindada (EF002535) | Não |
| Com ligação PE (EF005600) | Não |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Grau de proteção (IP), montado (EF007466) | IP68 |
| Temperatura ambiente (EF002386) | 105 °C |
| Temperatura de operação (EF002393) | -40 °C |
| Com rosca (EF003723) | Sim |
