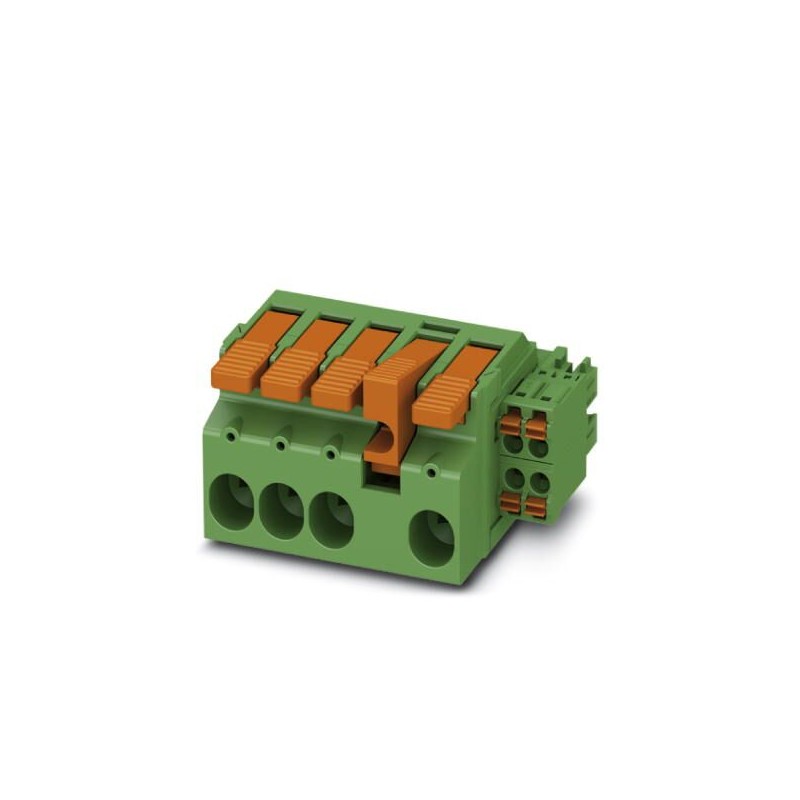

LPCH 6/ 4+6-STL4-7,62 1716989 PHOENIX CONTACT PCB híbrido conector, corrente nominal: 41 A, tensão nominal (..
LPCH 6/ 4+6-STL4-7,62
1716989
PHOENIX_CONTACT
25
PCB híbrido conector, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, nominal da seção transversal: 6 mm2, número de posições: 10, pitch: 7.62 mm, método de ligação: Push-na primavera de conexão, cor: verde, superfície de contato: Estanho
Conector híbrido para placa de circuito impresso, seção nominal: 6 mm², cor: verde, corrente nominal: 41 A, 8 A, tensão nominal (III/2): 1000 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 10, número de linhas: 1, número de polos: 10, número de conexões: 10, família de artigos: LPCH 6/.. +6-STL, passo: 7,62 mm, tipo de conexão: Conexão de alavanca push-in, direção de conexão do driver/placa de circuito impresso: 0 °, sistema de encaixe: COMBICON PC 6 híbrido, trava: Trava de soquete, tipo de fixação: Flange de soquete, tipo de embalagem: caixa
PCB hybrid connector, nominal current: 41 A, rated voltage (III/2): 1000 V, nominal cross section: 6 mm², number of positions: 10, pitch: 7.62 mm, connection method: Push-in spring connection, color: green, contact surface: Tin
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1716989 |
|---|---|
| Quantidade de embalagem | 25 UNID |
| Quantidade mínima de encomenda | 25 UNID |
| Observação | Produzido sob encomenda (sem devolução) |
| GTIN (EAN) | 4055626530444 |
| Peso por unidade (exclusive embalagem) | 38,000 g |
| Número do imposto alfandegário | 85366990 |
| País de origem | PL (Polónia) |
Item properties
| Brief article description | PCB hybrid connector |
|---|---|
| Plug-in system | POWER COMBICON 6 Hybrid |
| Type of contact | Female connector |
| Range of articles | LPCH 6/..-STL |
| Pitch | 7.62 mm |
| 3.81 mm | |
| Number of positions | 10 |
| Connection method | Push-in spring connection |
| Locking | Latch mechanism/latching at position 4 |
| Number of levels | 1 |
| 2 | |
| Number of connections | 10 |
| Number of potentials | 10 |
Power connection capacity
| Conductor cross section solid | 0.75 mm² ... 10 mm² |
|---|---|
| Conductor cross section flexible | 0.75 mm² ... 6 mm² |
| Conductor cross section AWG / kcmil | 18 ... 8 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.75 mm² ... 6 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.75 mm² ... 6 mm² |
| Cylindrical gauge a x b / diameter | 4.3 mm x 4.0 mm / 4.0 mm |
| Stripping length | 18 mm |
Connection capacity signal
| Conductor cross section solid | 0.2 mm² ... 1.5 mm² |
|---|---|
| Conductor cross section flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG / kcmil | 24 ... 16 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.25 mm² ... 1.5 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.25 mm² ... 1 mm² |
| Cylindrical gauge a x b / diameter | 2.4 mm x 1.5 mm / 1.5 mm |
| Stripping length | 10 mm |
Material data - contact
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Contact material | Cu alloy |
| Surface characteristics | Tin-plated |
| Metal surface terminal point (top layer) | Tin (4 - 8 µm Sn) |
| Metal surface contact area (top layer) | Tin (4 - 8 µm Sn) |
Material data - housing
| Insulating material | PA GF |
|---|---|
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
Material data – actuating element
| Insulating material | PA GF |
|---|---|
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
Dimensions for the product
| Length [ l ] | 48 mm |
|---|---|
| Width [ w ] | 51.73 mm |
| Height [ h ] | 35.65 mm |
| Pitch | 7.62 mm |
| Dimension a | 30.48 mm |
Packaging information
| Type of packaging | packed in cardboard |
|---|---|
| Pieces per package | 25 |
| Denomination packing units | Pcs. |
Ambient conditions
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
|---|---|
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Ambient temperature (operation) | -40 °C ... 100 °C (dependent on the derating curve) |
Termination and connection method
| Conductor connection test | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
|---|---|
| Test result | Test passed |
| Test – repeated connection and release | IEC 60999-1:1999-11 |
| Test passed | |
| Test for conductor damage and slackening | IEC 60999-1:1999-11 |
| Test passed |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| Test passed | |
| Conductor cross section / conductor type / tensile force | 0.75 mm² / solid / > 30 N |
| 0.75 mm² / flexible / > 30 N | |
| 10 mm² / solid / > 90 N | |
| 6 mm² / flexible / > 80 N |
Mechanical tests according to standard
| Visual examination | Test passed IEC 60512-1-1:2002-02 |
|---|---|
| Dimensional test | Test passed IEC 60512-1-2:2002-02 |
| Resistance of marking | Test passed IEC 60068-2-70:1995-12 |
| Result | Test passed |
| Specification | IEC 60512-13-2:2006-02 |
| No. of cycles | 25 |
| Insertion strength per pos. approx. | 7 N |
| Withdraw strength per pos. approx. | 4 N |
| Polarization and coding | Test passed IEC 60512-13-5:2006-02 |
| Result | Test passed |
| Specification | IEC 60512-15-1:2008-05 |
| Test force per pos. | 20 N |
Air clearances and creepage distances
| Clearances and creepage distances | IEC 60664-1:2007-04 |
|---|---|
| Specification | IEC 60664-1:2007-04 |
| Rated insulation voltage (III/3) | 800 V |
| Rated insulation voltage (III/2) | 1000 V |
| Rated insulation voltage (II/2) | 1000 V |
| Rated surge voltage (III/3) | 8 kV |
| Rated surge voltage (III/2) | 8 kV |
| Rated surge voltage (II/2) | 6 kV |
| Minimum clearance - inhomogeneous field (III/3) | 8 mm |
| Minimum clearance - inhomogeneous field (III/2) | 8 mm |
| Minimum clearance - inhomogeneous field (II/2) | 5.5 mm |
| Minimum creepage distance value (III/3) | 10 mm |
| Minimum creepage distance value (III/2) | 5 mm |
| Minimum creepage distance value (II/2) | 5 mm |
Temperature cycles
| Specification | IEC 60999-1:1999-11 |
|---|---|
| Test current (minimum cross section) | 9 A DC |
| Test current (maximum cross section) | 41 A DC |
| Temperature cycles | 192 |
Mechanical tests (A)
| Insertion strength per pos. approx. | 7 N |
|---|---|
| Withdraw strength per pos. approx. | 4 N |
| Polarization when inserted requirement >20 N | Test passed |
| Contact holder in insert requirements >20 N | Test passed |
Durability tests (B)
| Specification | IEC 60512-9-1:2010-03 |
|---|---|
| Contact resistance R1 | 0.42 mΩ |
| Insertion/withdrawal cycles | 25 |
| Contact resistance R2 | 0.46 mΩ |
| Impulse withstand voltage at sea level | 7.3 kV |
| Power-frequency withstand voltage | 3.31 kV |
| Insulation resistance, neighboring positions |
Climatic tests (D)
| Specification | ISO 6988:1985-02 |
|---|---|
| Cold stress | -40 °C/2 h |
| Thermal stress | 100 °C/168 h |
| Corrosive stress | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Impulse withstand voltage at sea level | 7.3 kV |
| Power-frequency withstand voltage | 3.31 kV |
Environmental and durability tests (E)
| Specification | IEC 61984:2008-10 |
|---|---|
| Result, degree of protection, IP code | Back of hand safety with IP10 access probe |
Classificações
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 7.62 mm |
| Dimensão das conexões (EF006827) | 7.62 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Secção da ligação de cabo flexível (EF007343) | 10 mm² |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
