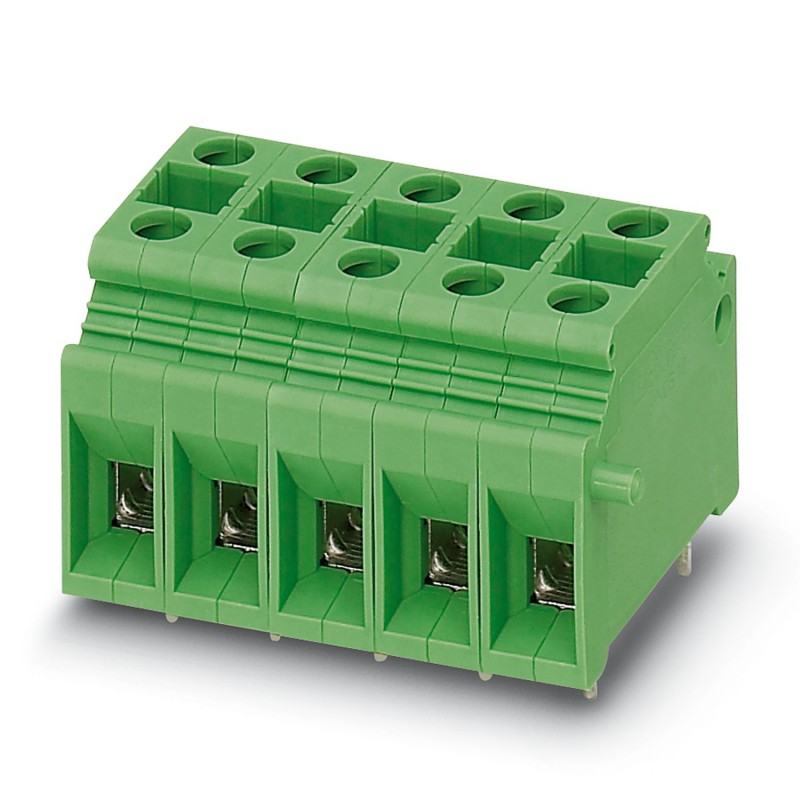

KDS10/SO-6 (5KDS+KDS-PE+5RZ) 1889990 PHOENIX CONTACT Do PWB bloco terminal
KDS10/SO-6 (5KDS+KDS-PE+5RZ)
1889990
PHOENIX_CONTACT
10
Produto sob demanda, sem reembolso.
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 76 A, tensão nominal (III/2): 320 V, seção transversal nominal: 10 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: KDS10, passo: 10 mm, tipo de conexão: Conexão roscada com cápsula de tração, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 0°, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 4,3 mm, número de pinos de solda por potencial: 4, Tipo de embalagem: in a box
Printed circuit board terminal, nominal current: 76 A, rated voltage (III/2): 320 V, nominal cross section: 10 mm2, number of potentials: 1, number of rows: 1, number of positions per row: 1, product range: KDS 10, pitch: 10 mm, connection method: Screw connection with tension sleeve, screw head form: L Slotted, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 4.3 mm, number of solder pins per potential: 4, type of packaging: packed in cardboard
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product type | Printed circuit board terminal |
| Product family | KDS 10 |
| Product line | COMBICON Terminals L |
| Type | PCB terminal block can be aligned in rows+feed-through terminal block |
| Number of positions | 1 |
| Pitch | 10 mm |
| Number of connections | 2 |
| Number of rows | 1 |
| Number of potentials | 1 |
| Pin layout | Linear pinning |
| Solder pins per potential | 4 |
| Data management status | |
| Article revision | 02 |
| Nominal current IN | 76 A |
| Nominal voltage UN | 320 V |
| Rated voltage (III/3) | 250 V |
| Rated surge voltage (III/3) | 4 kV |
| Rated voltage (III/2) | 320 V |
| Rated surge voltage (III/2) | 4 kV |
| Rated voltage (II/2) | 630 V |
| Rated surge voltage (II/2) | 4 kV |
| Connection technology | |
| Type | PCB terminal block can be aligned in rows+feed-through terminal block |
| Nominal cross section | 10 mm² |
| Conductor connection | |
| Connection method | Screw connection with tension sleeve |
| Conductor cross section rigid | 0.5 mm² ... 16 mm² |
| Conductor cross section flexible | 0.5 mm² ... 10 mm² |
| Conductor cross section AWG | 20 ... 6 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.5 mm² ... 10 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.5 mm² ... 10 mm² |
| 2 conductors with same cross section, solid | 0.5 mm² ... 4 mm² |
| 2 conductors with same cross section, flexible | 0.5 mm² ... 4 mm² |
| 2 conductors with same cross section, flexible, with ferrule without plastic sleeve | 0.5 mm² ... 2.5 mm² |
| 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve | 0.5 mm² ... 6 mm² |
| Stripping length | 12 mm |
| Drive form screw head | Slotted (L) |
| Tightening torque | 1.2 Nm ... 1.5 Nm |
| Mounting type | Wave soldering |
| Pin layout | Linear pinning |
| Material data - contact | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Contact material | Cu alloy |
| Surface characteristics | Tin-plated |
| Metal surface terminal point (top layer) | Tin (5 - 7 µm Sn) |
| Metal surface terminal point (middle layer) | Nickel (2 - 3 µm Ni) |
| Metal surface soldering area (top layer) | Tin (5 - 7 µm Sn) |
| Metal surface soldering area (middle layer) | Nickel (2 - 3 µm Ni) |
| Material data - housing | |
| Color (Housing) | green (6021) |
| Insulating material | PA |
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| Glow wire flammability index GWFI according to EN 60695-2-12 | 850 |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 775 |
| Temperature for the ball pressure test according to EN 60695-10-2 | 125 °C |
| Dimensional drawing |  |
| Pitch | 10 mm |
| Width [w] | 10 mm |
| Height [h] | 33.3 mm |
| Length [l] | 36.8 mm |
| Installed height | 29 mm |
| Solder pin length [P] | 4.3 mm |
| Pin dimensions | 1 x 0.9 mm |
| PCB design | |
| Hole diameter | 1.4 mm |
| Test for conductor damage and slackening | |
| Specification | IEC 60998-2-1:1990-04 |
| Result | Test passed |
| Pull-out test | |
| Specification | IEC 60998-2-1:1990-04 |
| Conductor cross section/conductor type/tractive force setpoint/actual value | 0.5 mm² / solid / > 30 N |
| 0.5 mm² / flexible / > 30 N | |
| 16 mm² / solid / > 100 N | |
| 10 mm² / flexible / > 90 N | |
| Torque test | |
| Specification | IEC 60998-2-1:1990-04 |
| Temperature-rise test | |
| Specification | IEC 60998-2-1:1990-04 |
| Requirement temperature-rise test | Increase in temperature ≤ 45 K |
| Insulation resistance | |
| Specification | IEC 60998-2-1:1990-04 |
| Insulation resistance, neighboring positions | 109Ω |
| Air clearances and creepage distances | |
| Specification | IEC 60664-1:2007-04 |
| Insulating material group | I |
| Comparative tracking index (IEC 60112) | CTI 600 |
| Rated insulation voltage (III/3) | 250 V |
| Rated surge voltage (III/3) | 4 kV |
| minimum clearance value - non-homogenous field (III/3) | 3 mm |
| minimum creepage distance (III/3) | 3.2 mm |
| Rated insulation voltage (III/2) | 320 V |
| Rated surge voltage (III/2) | 4 kV |
| minimum clearance value - non-homogenous field (III/2) | 3 mm |
| minimum creepage distance (III/2) | 3 mm |
| Rated insulation voltage (II/2) | 630 V |
| Rated surge voltage (II/2) | 4 kV |
| minimum clearance value - non-homogenous field (II/2) | 3 mm |
| minimum creepage distance (II/2) | 3.2 mm |
| Vibration test | |
| Specification | IEC 60068-2-6:1995-03 |
| Frequency | 10 - 150 - 10 Hz |
| Sweep speed | 1 octave/min |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Acceleration | 5g (60.1 Hz ... 150 Hz) |
| Test duration per axis | 2.5 h |
| Test directions | X-, Y- and Z-axis |
| Glow-wire test | |
| Specification | IEC 60998-2-1:1990-04 |
| Temperature | 850 °C |
| Time of exposure | 5 s |
| Ambient conditions | |
| Ambient temperature (operation) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
| Relative humidity (storage/transport) | 30 % ... 70 % |
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Type of packaging | packed in cardboard |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 33.3 mm |
| Número de conexões elétricas (EF008252) | 2 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 10 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.5 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.4 mm |
| Comprimento do pino (EF006825) | 4.3 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
