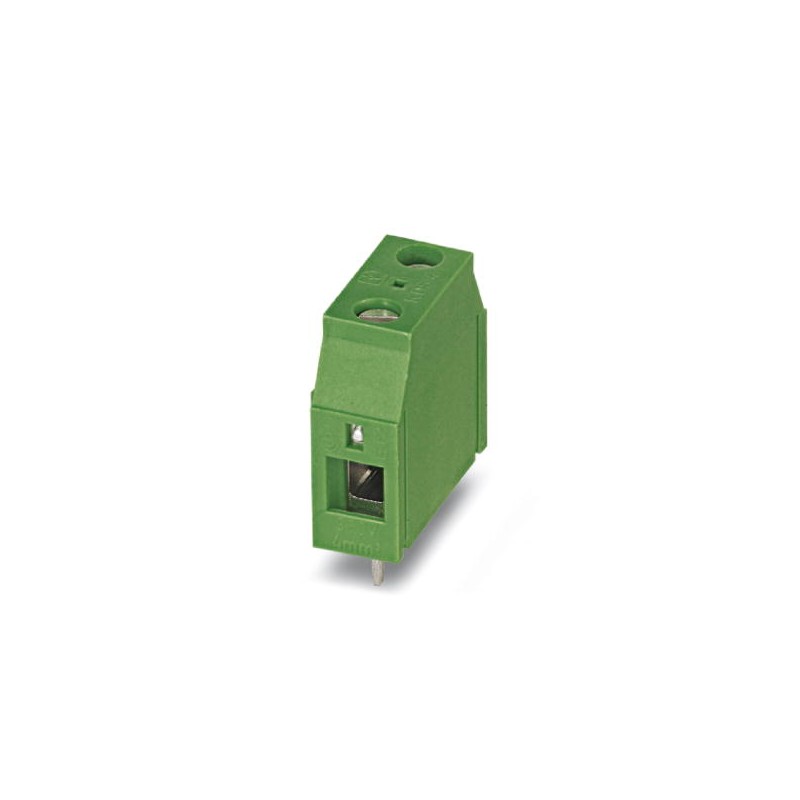

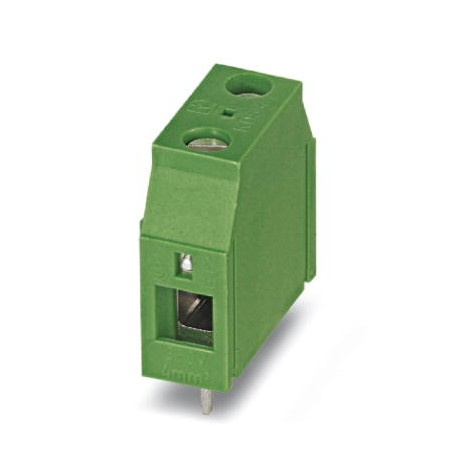

KDS 4/ 2 NZ361907 1780060 PHOENIX CONTACT Borne de placa de circuito impresso
KDS 4/ 2 NZ361907
1780060
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 41 A, tensão nominal (III/2): 320 V, seção transversal nominal: 4 mm², número de potenciais: 2, número de linhas: 1, número de polos por linha: 2, família de artigos: KDS 4, passo: 7,5 mm, tipo de conexão: Conexão roscada com cápsula de tração, método de fixação roscada: L Ranhura longitudinal, montagem: Solda por onda, direção de conexão condutor/placa de circuito impresso: 0 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 5 mm, número de pinos de solda por potencial: 2, tipo de embalagem: caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1780060 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4017918260026 |
| Peso por unidade (exclusive embalagem) | 10,720 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | PL (Polônia) |
Medidas
| Medidas [ l ] | 20,6 mm |
|---|---|
| Medida do passo | 7,5 mm |
| Medida a | 7,5 mm |
| Largura [ w ] | 15 mm |
| Altura | 18 mm |
| Altura [ h ] | 23 mm |
| Comprimento de pino [P] | 5 mm |
| Diâmetro do furo de sondagem | 1,3 mm |
Geral
| Família de produtos | KDS 4 |
|---|---|
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III/2) | 4 kV |
| Tensão de teste (III / 2) | 4 kV |
| Tensão de dimensionamento (III/3) | 320 V |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (II/2) | 630 V |
| Conexão conforme norma | EN-VDE |
| Corrente nominal IN | 41 A |
| Bitola nominal | 4 mm² |
| Superfície Pino de solda | |
| Pino calibrador | A3 |
| Comprimento de isolamento | 8 mm |
| Número de pólos | 2 |
| Rosca | M3 |
| Torque mín. | 0,6 Nm |
| Binário de arranque máx. | 0,8 Nm |
Dados de conexão
| Bitola do condutor AWG mín. | 24 |
|---|---|
| Bitola do condutor AWG máx. | 10 |
| 2 condutores com o mesmo perfil rígido mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil rígido máx | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 0,2 mm² |
| 2 condutores com o mesmo perfil flexível máx | 1 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 0,25 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 1 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,5 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 23 mm |
| Número de conexões elétricas (EF008252) | 4 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Ligação com parafuso |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.2 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.3 mm |
| Comprimento do pino (EF006825) | 5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
